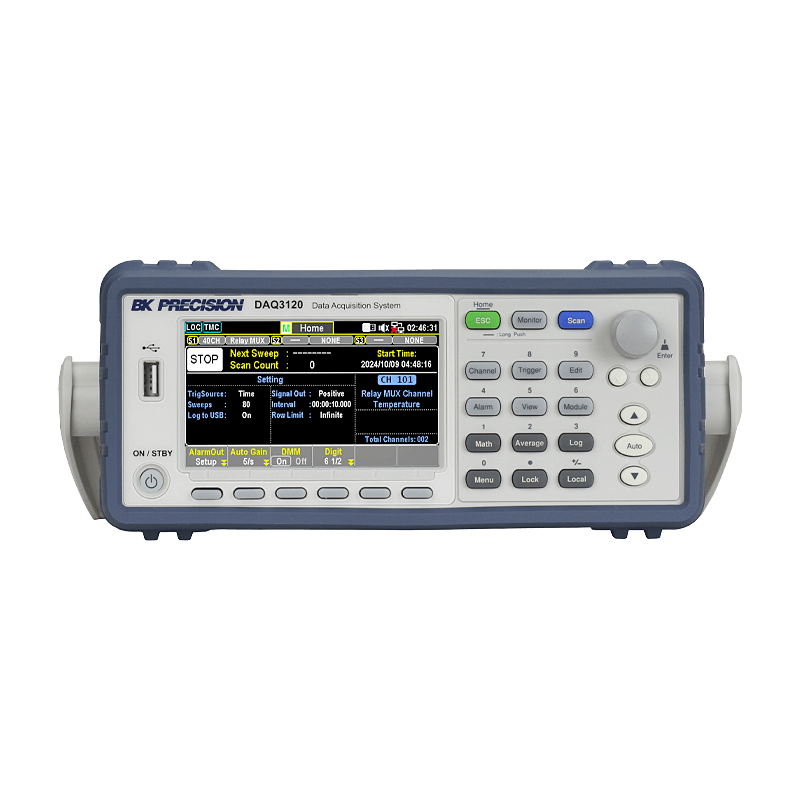

Le module DM304 est un commutateur matriciel 4x8 pour le système d'enregistrement de données modulaire DAQ3120 de B&K Precision. Il offre jusqu'à 32 connexions croisées (cross-points) dans une configuration matricielle flexible et permet de connecter simultanément plusieurs appareils de mesure à différents points de test. Le module est donc idéal pour les systèmes de test automatisés et les structures de mesure complexes.
Le DM304 est particulièrement adapté aux scénarios de test automatisés dans lesquels différents signaux doivent être connectés et mesurés de manière flexible. Les domaines d'application typiques sont :
- Systèmes de test pour modules électroniques
- Circulation des signaux entre plusieurs appareils de mesure
- Tests de dispositifs avec de nombreux points de mesure
- Montages de test complexes dans des environnements de laboratoire et de production
Caractéristiques du produit :
- Matrice 4 lignes x 8 colonnes (32 points de croisement commutables au total)
- Tension d'entrée maximale : 300 V
- Courant maximal : 1 A
- Temps de commutation rapide : 3 ms par commutation
- Liaisons de commutation à 2 fils pour un acheminement flexible des signaux
- Possibilité de combiner plusieurs modules DM304 (jusqu'à 96 points de croisement)
- Remarque : Le module ne se connecte pas directement au DMM intégré du DAQ3120

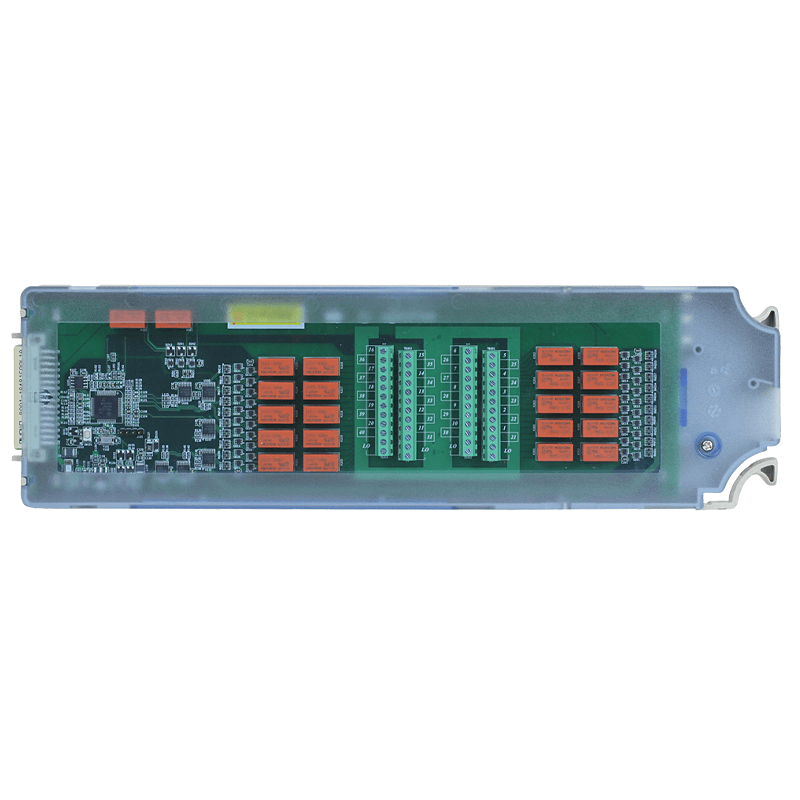

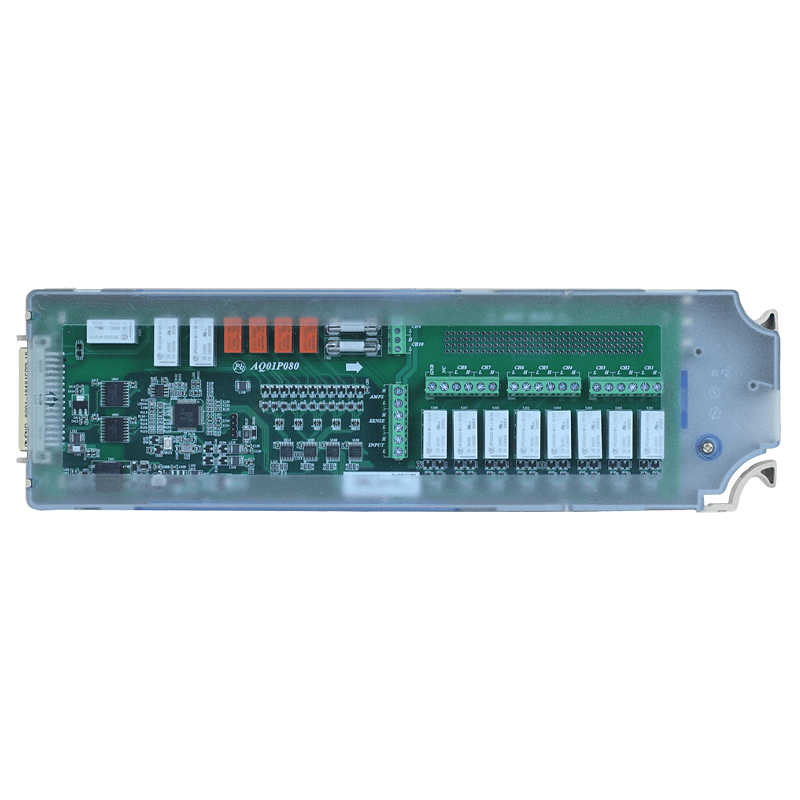

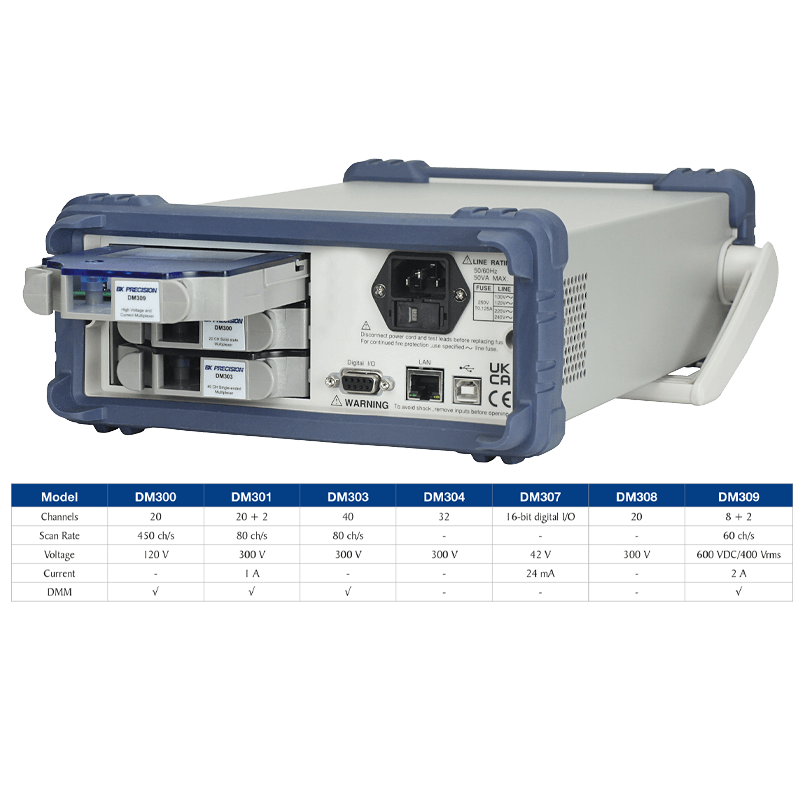

Contrairement aux autres modules de la série, qui sont principalement destinés à des mesures directes avec le DMM interne, le DM304 fonctionne comme une simple matrice de commutation. Il ne convient pas pour une connexion directe au DMM, mais peut être utilisé en combinaison avec des appareils externes ou pour la distribution de signaux au sein d'un système de test. Alors que le DM300 et le DM301 convainquent par leur taux de balayage élevé ou leur capacité de mesure du courant, le DM304 offre une flexibilité maximale dans la gestion des signaux. Le DM303 fournit la plus haute densité de canaux avec 40 canaux Single-Ended, tandis que le DM309 est spécialisé dans les mesures de haute tension et de courant.
