Le module DM307 est une interface multifonctionnelle puissante pour le système d'enregistrement de données modulaire DAQ3120 de B&K Precision. Elle étend le système au-delà des simples tâches de mesure en lui ajoutant des entrées/sorties numériques flexibles, un compteur rapide (totaliseur) et deux sorties analogiques programmables - idéal pour commander des montages de test, générer des signaux ou compter des impulsions.
Le module DM307 est idéal pour :
- Automatisation et commande de bancs d'essai
- Tests de fin de ligne dans la production
- Tâches de comptage et de surveillance (comptage d'impulsions/de débit, comptage de cycles et d'événements)
- Simulation de signaux de capteurs via des sorties analogiques
- Applications d'alarme et de déclenchement dans les systèmes de contrôle et de mesure à long terme
Caractéristiques du produit :
- Module multifonction pour l'extension du DAQ3120 avec des fonctions de contrôle et de génération
- 16 bits d'E/S numériques via deux ports 8 bits pour le pilotage d'appareils externes ou la lecture de signaux numériques (jusqu'à max. 42 V)
- 1 entrée Totalizer-entrée pour le comptage d'impulsions avec des fréquences jusqu'à 100 kHz
- 2 sorties analogiques haute résolution (DAC) avec une résolution de 18 bits
- Sortie programmée de tension jusqu'à ±12 V ou courant jusqu'à ±24 mA par sortie
- Surveillance continue des limites d'alarme aux entrées numériques et entrées de totalisation - les événements d'alarme sont également consignés entre les scans
- Canaux de détection pour la surveillance de la tension ou du courant pendant la sortie du signal
- Intégration transparente dans le système DAQ3120 avec une configuration confortable via le panneau avant, logiciel PC ou interface web

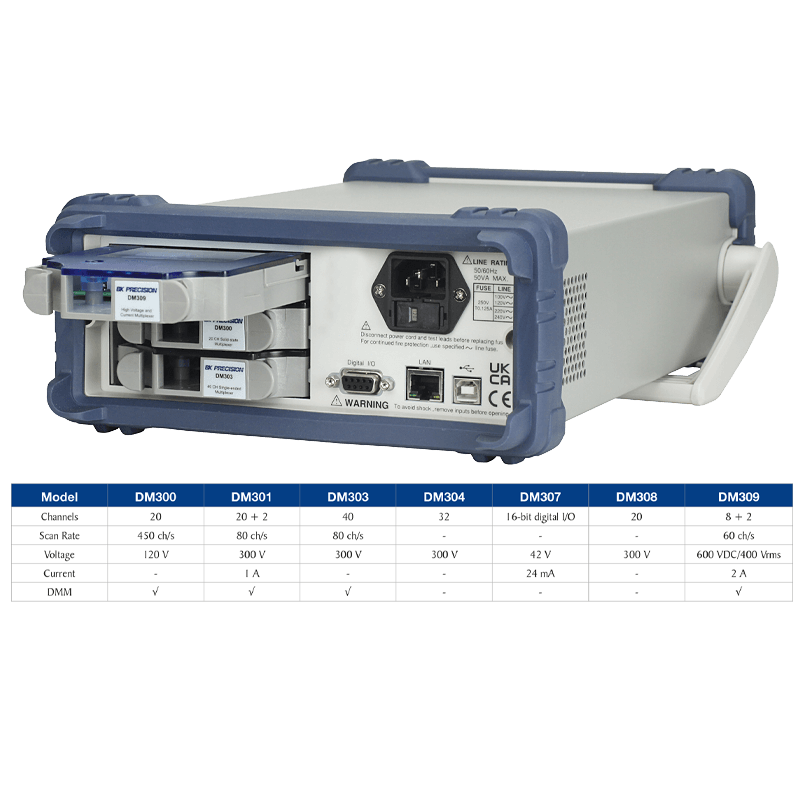

À la différence des modules multiplexeurs DM300, DM301, DM303 et du module haute tension DM309, qui acheminent les signaux de mesure vers le DMM à 6½ chiffres intégré du DAQ3120, le DM307 se concentre sur les tâches de commande, de comptage et de génération de signaux. Pour un balayage rapide et entièrement isolé des signaux de tension, le DM300 convient avec jusqu'à 450 canaux/s. Ceux qui ont besoin de mesures universelles de tension et de courant choisiront le DM301 avec 20 canaux de multiplexage plus 2 canaux de courant jusqu'à 1 A. Le DM303 offre un grand nombre de canaux pour les mesures de tension avec 40 entrées Single-Ended, les circuits matriciels peuvent être réalisés avec le DM304 comme circuit croisé 4×8. Pour la commutation et l'actionnement de charges jusqu'à 300 V et 1 A, le DM308 est disponible avec 20 contacts de relais, tandis que le DM309 permet des mesures jusqu'à 600 VDC ou 2 A - idéal pour les applications de puissance exigeantes. Le DM307 complète parfaitement ces modules de mesure et de commutation lorsqu'un contrôle numérique, un comptage d'impulsions et des signaux de sortie analogiques précis sont également nécessaires.
