Benning 044164 | MA EV 1 Messadapter zur Prüfung von EV-Ladekabel und Wallboxen

Name: 044164 | MA EV 1 Messadapter zur Prüfung von EV-Ladekabel und Wallboxen
Brand: Benning
SKU: 044164
Price: 1890.0 EUR
Availability: InStock

Herstellernummer: 044164

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

1.890,00 €

zzgl. MwSt. 2.249,10 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt

Benning 044164 | MA EV 1 Messadapter zur Prüfung von EV-Ladekabel und Wallboxen.

Produktmerkmale:

Kompatibilität: Ladekabel Mode 2 & Mode 3, Wallboxen
Normen: DIN EN 50678 (VDE 0701), DIN EN 50699 (VDE 0702), IEC 60364-6 / DIN VDE 0100-600, DIN EN 61851-1 (VDE 0122-1)
Simulationen: CP-Status (A–D), PP-Status zur Stromtragfähigkeit, diverse Fehlersimulationen
Steckverbinder Infrastrukturseite: Typ 2, CEE-Kupplung 16 A (400 V, 5-polig), Schutzkontaktsteckdose 16 A (230 V), 4 mm Sicherheitsbuchsen (L1/L2/L3/N/PE/PP/CP)
Steckverbinder Fahrzeugseite: Typ 2, 4 mm Sicherheitsbuchsen für alle Leiter inkl. PP/CP
Versorgung: Netzanschlusskabel 1,5 m (Schuko, 230 V), Netzanschlusskabel 2 m (CEE-Stecker 16 A, 400 V, 5-polig), integrierter Li-Ion-Akku
Schnittstelle: Mini-USB für Datenübertragung & Firmware-Updates
Schutzart: IP67 (bei geschlossenem Koffer)
Abmessungen: 410 × 350 × 170 mm
Gewicht: 6,5 kg

Technische Daten

Garantie (Jahre):	2

Dokumente und Downloads

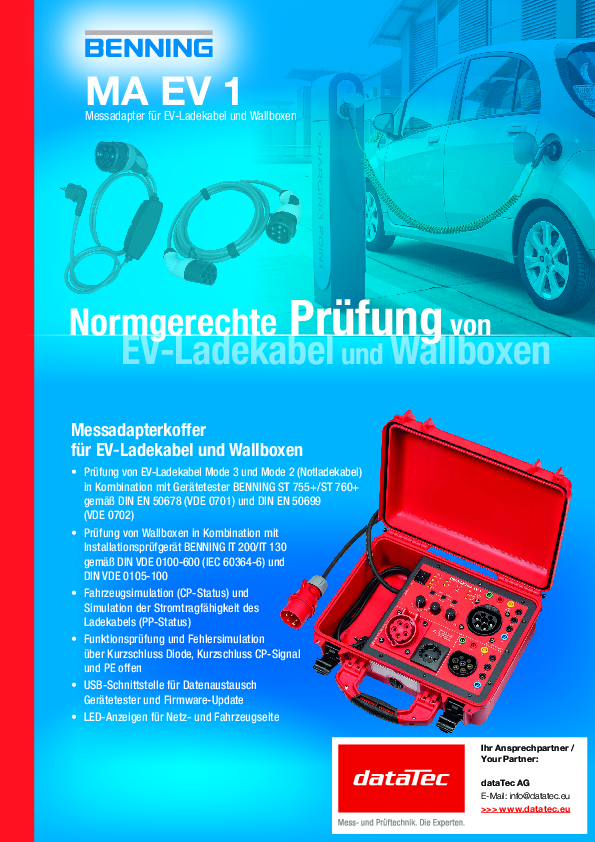

Datenblatt

pdf | 1.27 MB

Beschreibung

044164 | MA EV 1 Messadapter zur Prüfung von EV-Ladekabel und Wallboxen

Der BENNING MA EV 1 ist ein professioneller Messadapter für die normgerechte Prüfung von EV-Ladekabeln (Mode 2 & Mode 3) sowie Wallboxen. In Kombination mit geeigneten Gerätetestern oder Installationsprüfgeräten ermöglicht er umfassende Funktions-, Sicherheits- und Fehlersimulationstests gemäß relevanter DIN- und VDE-Normen.

Allgemeine Merkmale:

Der MA EV 1 dient als zuverlässige Prüflösung für Elektrofachkräfte, Servicebetriebe und Installateure, die Ladekabel und Ladeinfrastruktur auf Sicherheit und Funktionalität testen müssen. Dank integrierter Fahrzeug- und Kabelsimulation (CP-/PP-Status) lassen sich Ladezustände realitätsnah nachstellen. Fehlersimulationen wie CP-Kurzschluss oder PE-Unterbrechung unterstützen die Diagnose und Qualitätssicherung.

Mit seinem robusten, IP67-geschützten Koffer ermöglicht der Messadapter auch den mobilen Einsatz unter rauen Bedingungen. Die USB-Schnittstelle erlaubt sowohl den Datenaustausch mit Gerätetestern als auch Firmware-Updates. Durch LED-Statusanzeigen für Netz- und Fahrzeugseite sind Messzustände jederzeit klar erkennbar.

Einsatzmöglichkeiten:

Prüfung von EV-Ladekabeln Mode 3 – inklusive RPE-/RISO-Messung, Prüfung der Stromtragfähigkeit und Funktionsprüfung.
Prüfung von EV-Notladekabeln (Mode 2) – inkl. Auslösezeit/-strom der Schutzeinrichtungen, Fehlersimulationen und CP-/PP-Signalmessung.
Prüfung von Wallboxen – in Kombination mit Installationsprüfgeräten gemäß DIN VDE 0100-600 / IEC 60364-6.
Service & Wartung – Diagnose defekter Kabel, Ladepunkte und Installationen durch definierte Fehlerzustände.
Dokumentation & Qualitätssicherung – durch automatisierte Prüfabläufe in Verbindung mit BENNING ST 755+/760+.
