Pendulum CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s

Name: CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s
Brand: Pendulum
SKU: CNT-104R
Price: 14855.0 CHF
Availability: InStock

Numéro de fabrication : CNT-104R

Délai de livraison sur demande

14 855,00 CHF

TVA 16 058,26 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

Pendulum CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s.

Données techniques

Atténuateur:	Gamme de déclencheurs : x10 / x1
Comptage d'événements (Totalize):	Oui
Dimensions (L x l x H) (mm):	315 x 215 x 100
Entrée AC:	100 à 240 V CA, 50 à 60 Hz (nom.) ; < 70 W
Fonctionnement sur batterie:	Non
Fonctions de mesure:	Fréquence, période, intervalle de temps, phase, rapport cyclique, largeur d'impulsion, temps de montée/de descente, rapport de fréquence (ratio), comptage d'événements (totalisation)
Garantie (années):	3
Impédance d'entrée:	1 MΩ en parallèle avec 40 pF ou 50 Ω
Interfaces:	USB, LAN Optionnel : GPIB
Largeur d'impulsion min.:	1,5 ns
Modèle:	CNT-104R
Nombre de canaux:	4
Numéro d'article:	CNT-104R
Options/extensions:	Écart d'Allan, décalage de fréquence, synchronisation GNSS, interface GPIB, base de temps OCXO / Ultra-OCXO, sortie d'impulsions, entrées arrière, entrée RF C (3/10 GHz à 24 GHz en option), base de temps au rubidium, TIE (erreur d'intervall
Plage de mesure HF (ou microW) (GHz):	24
Plage de mesure RF (MHz):	400
Poids (kg):	150
Résolution de mesure:	12 digits/s
Résolution de mesure (temps de porte):	de 100 ps à 1 000 s
Sensibilité:	CC-100 MHz : 15 mVrms / 100-200 MHz : 25 mVrms / 250-350 MHz : 35 mVrms
Source de déclenchement:	Canaux A à D, externes
Statistiques des valeurs de mesure:	Valeur mesurée actuelle, minimum, maximum, moyenne, écart-type

Description

CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s

Le Pendulum CNT-104R est un calibreur/analyseur de fréquence au rubidium multi-canal dans un appareil de table compact. Cet appareil tout-en-un combine une référence de fréquence au rubidium ultra-stable de 10 MHz avec un analyseur de fréquence avancé à 4 canaux. Il permet d'étalonner simultanément jusqu'à quatre oscillateurs/horloges sur les quatre canaux d'entrée.

Le contrôle GNSS optionnel de la base de temps en rubidium élimine les dérives de vieillissement minimales et offre une précision sans précédent dans une solution compacte. Le grand écran graphique permet d'observer la dérive au fil du temps ainsi que la distribution des fréquences, complétée par des paramètres numériques et statistiques traditionnels. Le CNT-104R offre des mesures sans faille, une résolution temporelle de <7 ps, une résolution fréquentielle de 12-13 chiffres par seconde et un réglage variable du temps de porte de 50 ns à 1000 s.

Le CNT-104R offre un excellent rapport qualité/prix et une utilisation intuitive. Les représentations graphiques, telles que l'évolution dans le temps et les distributions de fréquence, permettent une meilleure analyse des résultats et aident à mettre en évidence des tendances telles que la dérive de fréquence. Les caractéristiques suivantes méritent d'être soulignées:

Facile à utiliser: Le CNT-104R convainc par son écran tactile facile à utiliser, ses réglages automatiques et la possibilité de contrôler l'appareil à distance.

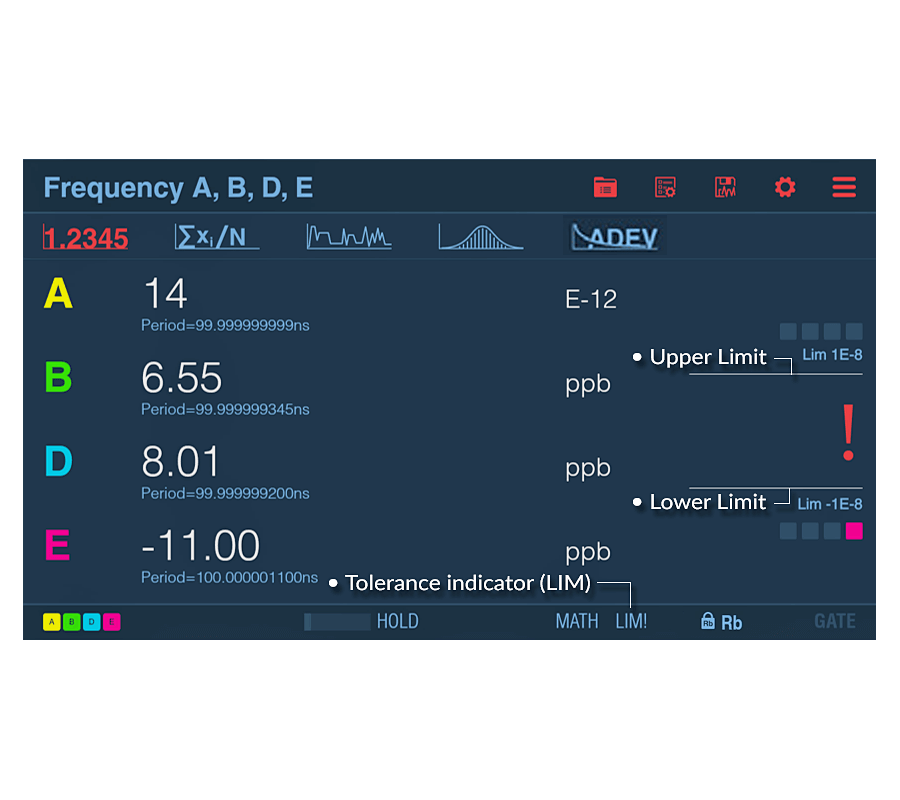

Souplesse: L'appareil prend en charge un grand nombre de types de signaux et offre la possibilité de définir des limites de tolérance personnalisées, ce qui permet une adaptation précise et individuelle aux différentes exigences.
Robustesse: Le CNT-104R répond aux exigences strictes de la norme MIL-PRF-28800F classe 3, ce qui en fait un outil fiable pour une utilisation dans des environnements exigeants.

Spécifications du produit:

Analyseur de fréquence: 4 canaux avec une gamme de fréquence de 0,001 Hz à 400 MHz.
Fréquence de référence: Référence de fréquence en rubidium ultra-stable de 10 MHz avec une précision de 1×10^-12 sur 24 heures (avec option GNSS).
Résolution: Résolution temporelle de 7 ps et résolution fréquentielle de 12-13 chiffres par seconde.
Modes de mesure: Fréquence, période, intervalle de temps, largeur d'impulsion, temps de montée/descente, déphasage et plus encore.
Affichage: Écran tactile couleur (1280x720 px) pour les réglages, les représentations numériques et graphiques.
Contrôle: Contrôle local par écran tactile ou souris et contrôle à distance par interface web ou VNC.
Option GNSS: Améliore la précision en éliminant la dérive due au vieillissement de l'horloge au rubidium.
Interfaces: Gbit Ethernet, USB (hôte), WLAN (en option avec dongle).
Dimensions: 210 x 90 x 395 mm ; poids : 3 kg.

Domaines d'application:

Le CNT-104R est idéal pour différents domaines d'application, notamment:

Recherche et développement: Grâce à sa vitesse et à sa précision de mesure, les signaux de fréquence et de phase peuvent être analysés avec précision. Le CNT-104R capture les changements de fréquence et de phase en temps réel avec une résolution allant jusqu'à 7 ps.
Métrologie: Parfait pour les laboratoires de calibration pour calibrer en parallèle jusqu'à quatre oscillateurs ou sources de fréquence avec une précision de 11 chiffres.
Environnements de production: Remplace jusqu'à quatre compteurs de fréquence et réduit les coûts de test. Avec une vitesse allant jusqu'à 170 000 mesures par seconde, les temps de test sont considérablement réduits.
Tests sur le terrain : Avec l'option GNSS, le CNT-104R convient parfaitement comme horloge de référence portable pour la synchronisation des interventions sur le terrain.

Accessoires

Exclusif

Pendulum
CNT-OPT-90-07A

Calibrage avec données de test selon ISO 17025, pour CNT-91R ou 6689 avec oscillateur au rubidium

En réapprovisionnement- en cours d'approvisionnement. Délai de livraison sur demande

691,00 CHF

Exclusif

Pendulum
CNT-OPT-90-07

Calibrage avec données de test, pour CNT-91R ou 6689

Prêt à être expédié dans 5 à 10 jours ouvrables

533,00 CHF

Pendulum
CNT-OPT-22-05

Kit de montage en rack 19" pour deux CNT-9x, CNT-100, GPS-12x, GSG-5/6 ou FDA-300 côte à côte

Prêt à être expédié dans 5 à 10 jours ouvrables

267,00 CHF

Pendulum
CNT-OPT-22-90

Kit de montage en rack 19" pour un CNT-9x, CNT-100, GPS-12x, GSG-5/6 ou FDA-300

Prêt à être expédié dans 5 à 10 jours ouvrables

198,00 CHF

Pendulum
CNT-OPT-27

Sac de transport

Prêt à être expédié dans 5 à 10 jours ouvrables

247,00 CHF

Pendulum
CNT-OPT-27H

Mallette de transport

Prêt à être expédié dans 5 à 10 jours ouvrables

524,00 CHF

Pendulum
CNT-OPT-01-200

Antenne multi-GNSS L1&L5, gain 40 dB, N-coupleur (femelle) pour CT-104R

Prêt à être expédié dans 5 à 10 jours ouvrables

306,00 CHF

Pendulum
CNT-OPT-02-20T

Câble d'antenne, N sur TNC, 20 m pour CT-104R

Prêt à être expédié dans 5 à 10 jours ouvrables

188,00 CHF

Pendulum
CNT-OPT-02-50T

Câble d'antenne, N sur TNC, 50 m pour CT-104R

Prêt à être expédié dans 5 à 10 jours ouvrables

351,00 CHF

Produits similaires

Exclusif

Pendulum
CNT-90XL-40G

Compteur/analyseur de fréquences micro-ondes, 40 GHz, graphique, incl. option CNT-OPT-19-90

Prêt à être expédié dans 5 à 10 jours ouvrables

13 325,00 CHF

Exclusif

Pendulum
CNT-90XL-27G

Compteur/analyseur de fréquences micro-ondes, 27 GHz, graphique, incl. option CNT-OPT-19-90

Prêt à être expédié dans 5 à 10 jours ouvrables

9 180,00 CHF

Exclusif

Pendulum
CNT-90XL-60G

Compteur/analyseur de fréquences micro-ondes, 60 GHz, graphique, incl. option CNT-OPT-19-90

Prêt à être expédié dans 5 à 10 jours ouvrables

24 478,00 CHF

Exclusif

Pendulum
CNT-90XL-46G

Compteur/analyseur de fréquences micro-ondes, 46 GHz, graphique, incl. option CNT-OPT-19-90

Prêt à être expédié dans 5 à 10 jours ouvrables

18 556,00 CHF

Exclusif

Pendulum
CNT-91

Compteur de fréquence/timer/analyseur, 400 MHz/50 ps, graphique, base de temps standard incluse

Prêt à être expédié dans 5 à 10 jours ouvrables

4 758,00 CHF

Exclusif

Pendulum
CNT-91R

Compteur de fréquence/timer/analyseur, 400 MHz/50 ps, graphique, base de temps en rubidium incluse

Délai de livraison sur demande

11 104,00 CHF

Exclusif

Pendulum
CNT-90

Compteur de fréquence/timer/analyseur, 400 MHz/100 ps, graphique, base de temps standard incluse

En réapprovisionnement- en cours d'approvisionnement. Délai de livraison sur demande

2 665,00 CHF

Pendulum
CNT-91R/AF

Compteur & calibreur de fréquence, 3 GHz, 400 MHz/50 ps, graphique, base de temps en rubidium incluse + CNT-OPT-10

Délai de livraison sur demande

14 302,00 CHF

Pendulum
CNT-91R/AF-20

Compteur & calibreur de fréquence, 20 GHz, 400 MHz/50 ps, graphique, base de temps en rubidium incluse + CNT-OPT-14B

Délai de livraison sur demande

16 079,00 CHF

Pendulum
CNT-104S

Compteur de fréquence à 4 canaux, 400 MHz, résolution 7 ps, entrée HF optionnelle jusqu'à 24 GHz

Délai de livraison sur demande

10 413,00 CHF

Pendulum
CNT-102

Compteur de fréquence 2 canaux, 400 MHz, résolution 14 ps, TCXO, entrée HF optionnelle jusqu'à 24 GHz

Délai de livraison sur demande

5 182,00 CHF

Soldes

Photo à titre indicatif – Article d'occasion

Soldes

Photo à titre indicatif – Article d'occasion

Pendulum
CNT-104S

Démonstrateur - Compteur de fréquence à 4 canaux, 400 MHz, résolution 7 ps, entrée HF optionnelle jusqu'à 24 GHz (PENDU1008_2301_V)

1 en stock. Prêt à être expédié en 1 jour ouvrable

Sur demande

Options

Exclusif

Pendulum
CNT-OPT-10

Option entrée 3 GHz, pour série CNT-90/91 & CNT-100

Prêt à être expédié dans 5 à 10 jours ouvrables

1 066,00 CHF

Pendulum
CNT-OPT-110

10 GHz entrée C (option matérielle) pour la série CNT-100

Délai de livraison sur demande

2 715,00 CHF

Pendulum
CNT-OPT-110-15

Entrée C Mise à niveau 10 à 15 GHz pour CNT-100 (option logicielle) Condition préalable : option 110

Prêt à être expédié dans 5 à 10 jours ouvrables

1 471,00 CHF

Pendulum
CNT-OPT-110-20

Entrée C Mise à niveau 15 à 20 GHz CW pour CNT-100 (option logicielle) Condition préalable : option 110 et 110/15

Prêt à être expédié dans 5 à 10 jours ouvrables

1 471,00 CHF

Pendulum
CNT-OPT-110-24

Entrée C Mise à niveau 20 à 24 GHz CW pour CNT-100 (option logicielle) Condition préalable : option 110, 110/15 et 110/20

Prêt à être expédié dans 5 à 10 jours ouvrables

1 471,00 CHF

Pendulum
CNT-OPT-11A

Entrées arrière A, B pour série CNT-100 (remplacent les entrées frontales)

Prêt à être expédié dans 5 à 10 jours ouvrables

193,00 CHF

Pendulum
CNT-OPT-11C

Entrée C arrière pour série CNT-100 (remplace l'entrée frontale)

Prêt à être expédié dans 5 à 10 jours ouvrables

425,00 CHF

Pendulum
CNT-OPT-132

Sortie d'impulsions programmable 0,5Hz à 100 MHz (licence logicielle) Période 10 ns, largeur d'impulsion de 6ns, pas de 2ns

Prêt à être expédié dans 5 à 10 jours ouvrables

-9 % 480,00 CHF 533,00 CHF

Pendulum
CNT-OPT-151

Fonction de mesure TIE et Timestamp (licence logicielle)

Prêt à être expédié dans 5 à 10 jours ouvrables

-10 % 187,00 CHF 208,00 CHF

Pendulum
CNT-OPT-55

Contrôle GNSS de l'oscillateur au rubidium Option matérielle (installée en usine)

Délai de livraison sur demande

1 817,00 CHF

Pendulum
CNT-OPT-026

Interface de communication GPIB pour CNT-102, CNT-104S et CNT-104R

Délai de livraison sur demande

445,00 CHF

Pendulum
CNT-OPT-161

Vue du diagramme ADEV pour CNT-102, CNT-104S et CNT-104R

Délai de livraison sur demande

-10 % 320,00 CHF 356,00 CHF

Informations sur le fabricant

Pendulum

Pendulum Instruments est un fournisseur mondial de solutions de mesure et d’étalonnage de haute précision pour le temps et la fréquence, avec des applications en métrologie, en technologies haute fréquence et micro-ondes, en télécommunications ainsi que dans l’aérospatiale. Son portefeuille comprend notamment des fréquencemètres et analyseurs de fréquence, des étalons de temps et de fréquence ainsi que des scanners CEM.

Pendulum CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s

Pendulum CNT-104R | Compteur de fréquence à 4 canaux, 400 MHz, synchronisation temporelle au rubidium, 7ps, 20 MSa/s.

Données techniques

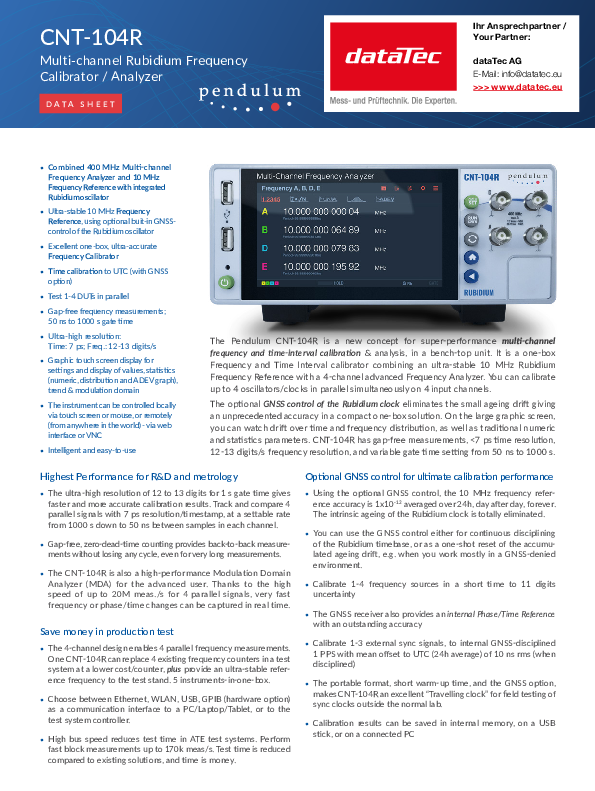

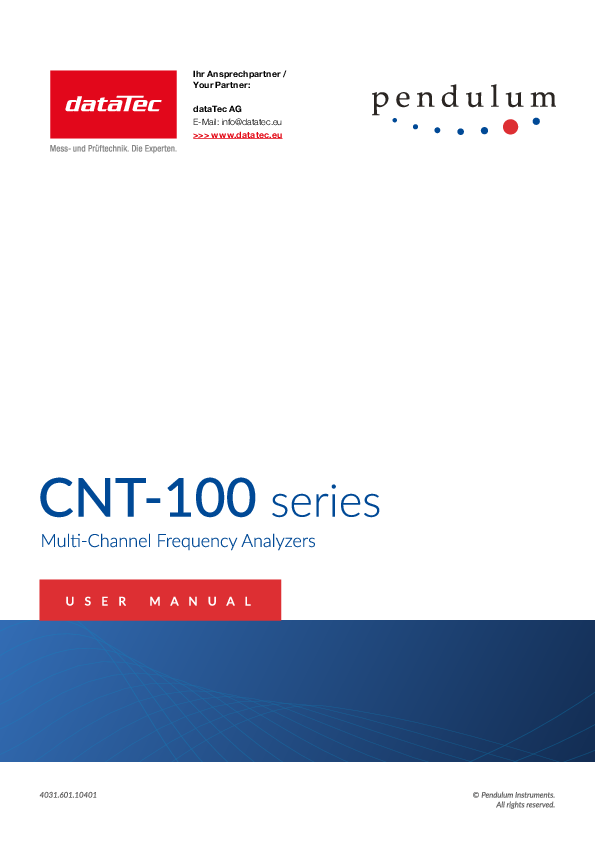

Documents et téléchargements
