L'analyseur de fréquence Pendulum CNT-104S à 4 canaux vous offre un concept révolutionnaire pour une puissante analyse multicanaux de la fréquence et des intervalles de temps. Suivez en parallèle la fréquence, la phase ou le temps des 4 canaux d'entrée sur le grand écran graphique. Le CNT-104S vous permet d'effectuer des mesures sans faille, avec une résolution temporelle de
La résolution ultra-élevée en single-shot permet d'obtenir un meilleur aperçu de la conception testée, des résultats plus rapides lors des comparaisons de phase entre les horloges, un étalonnage plus précis et la détection de très petites variations de temps/phase. Suivez et comparez 4 signaux parallèles avec une résolution de 7 ps à une vitesse de 50 ns entre les échantillons dans chaque canal. Sur tous les canaux, une mesure est effectuée de manière synchrone toutes les 50 ns. L'estampille temporelle de chaque mesure de canal peut varier jusqu'à 7 ps. En termes de 50 ns, c'est "simultané/synchrone".
Le comptage sans faille du temps mort zéro permet des mesures back-to-back sans perte de cycle, même pour des mesures très longues. Le CNT-104S est également un analyseur de domaine de modulation (MDA) très performant. Grâce à sa vitesse élevée, jusqu'à 20M échantillons/sec pour 4 signaux parallèles, il est possible de capturer des changements de fréquence ou de phase/temps très rapides en temps réel.
Le CNT-104S vous permet de réaliser des mesures qui nécessitaient auparavant de nombreux appareils, comme la comparaison de phase de 4 horloges atomiques, sans avoir besoin d'un interrupteur. Et des mesures d'intervalles de temps multi-arrêts (1 événement de démarrage et 3 événements d'arrêt) pour les mesures de temps de vol dans la recherche physique.
Avec le grand écran tactile couleur et ses menus intuitifs, vous effectuez tous les réglages par simple pression du doigt. Vous pouvez également connecter une souris au CNT-104S. Vous pouvez également utiliser l'interface du serveur web pour contrôler le compteur de fréquences via l'écran d'un PC externe.
Caractéristiques du produit:
- Analyseur de fréquence avec 4 canaux indépendants jusqu'à 400 MHz, plus une entrée HF optionnelle de 0,1 à 24 GHz, extensible par licence logicielle à 10, 15, 20 ou 24 GHz
- En un seul appareil : 4 compteurs parallèles pour la mesure de fréquence de 1 mHz à 400 MHz ; avec une résolution temporelle ultra élevée de
- intervalle de temps multi-arrêt
- mesures de fréquence/période sans faille à temps mort nul
- très grande vitesse de mesure : jusqu'à 20M de mesures/s pour 4 canaux permet l'acquisition en temps réel de changements de fréquence et de phase très rapides pour une analyse de domaine de modulation (MDA)
- Transmission rapide des données de mesure de 170k mesures/s en mode bloc

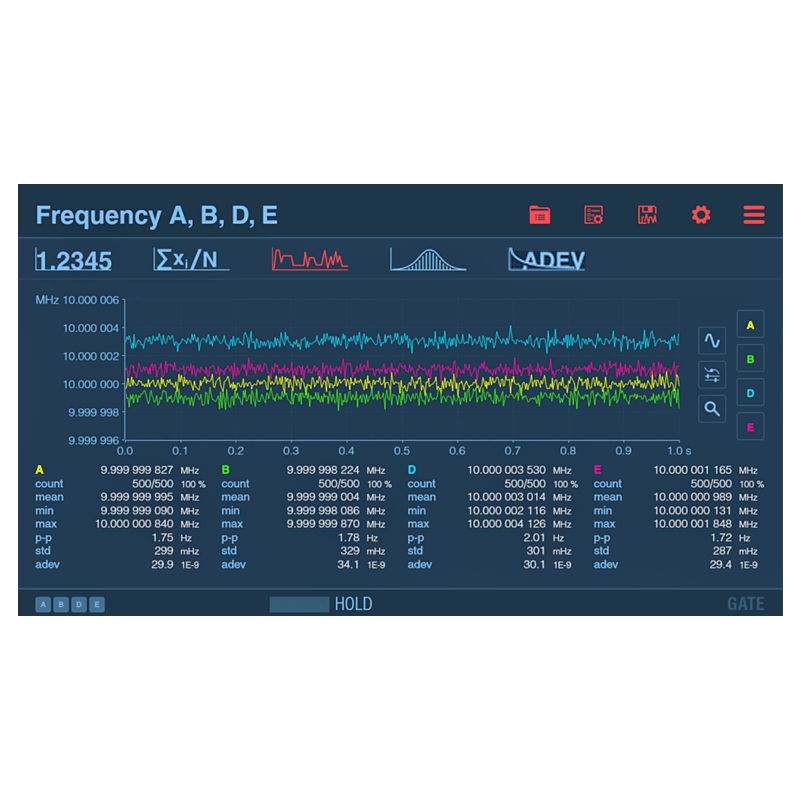

- Affichage graphique à écran tactile pour les réglages et l'affichage des valeurs, statistiques (numériques et graphiques de distribution), tendance et domaine de modulation
