SPS RL42-L | Relais haute tension 6000VAC / max. 30A nombre de pôles 2, bobine 24VDC / 0,07A (économie de courant)

Numéro de fabrication : RL42-L

RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
192 en stock. Prêt à être expédié en 1 jour ouvrable

160,00 CHF *

TVA 172,96 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :
Faire une demande d'offre Le produit se trouve déjà dans le panier
Téléchargements sur le produit Questions sur le produit Demander le prix de la formation
Points forts Documents et téléchargements Description Accessoires

SPS RL42-L | Relais haute tension 6.000 V / max. 30 A nombre de pôles 2, bobine 24 V DC / 0,07 A.

  • Relais à courant continu monostable
  • Pouvoir de coupure max. 6000 V (charge ohmique)
  • Tension d'essai : contacts max. 8 kV DC
  • Tension de coupure max. 5000 V
  • Courant de commutation max. 10 AAC
  • Courant permanent max. 30 AAC
  • Fréquence de commutation max. 3 / sec
  • Cycles de commutation mécaniques 5 * 106
  • Corps de base en plastique
  • Equipement des contacts : 2 inverseurs
  • Largeur : 78 mm
  • Hauteur : 55 mm
  • Profondeur : 48 mm
  • Poids : env. 300 g
  • Bobine d'excitation : 24 VDC / 0,07 A

Remarque : pour la fixation sur rail symétrique de 35 mm, vous avez besoin du clip de montage MC22

.

Documents et téléchargements

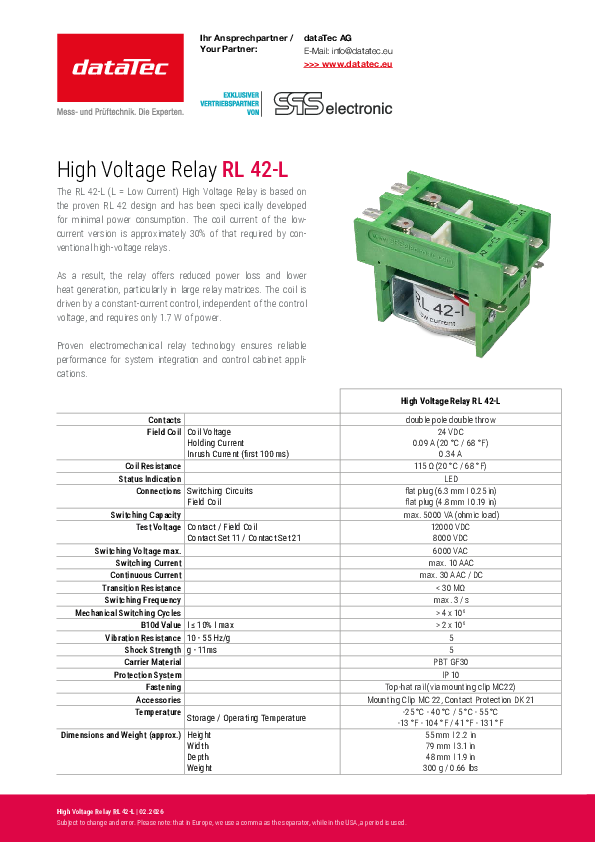

Fiche technique
pdf | 0.33 MB

Description

RL42-L | Relais haute tension 6000VAC / max. 30A nombre de pôles 2, bobine 24VDC / 0,07A (économie de courant)

Le relais haute tension RL 42-L (L = Low Current) a été développé sur la base du RL 42 qui a fait ses preuves depuis de nombreuses années. Lors du développement, une importance particulière a été accordée à une consommation de courant aussi faible que possible. La consommation de courant pour l'utilisation de la variante Low Current est d'environ 30% par rapport aux relais HT traditionnels. Cela peut être garanti par une puissance de commande plus faible pour les mêmes paramètres de commutation. D'autres avantages qui en résultent sont une puissance dissipée plus faible et moins de chaleur pour les grandes matrices de relais. La commande de la bobine fonctionne avec un courant constant - indépendamment de la tension de commande. Le relais haute tension RL 42-L ne nécessite que 1,7 watt.
