SPS RL20 | Relais haute tension, 6000 V AC, deux inverseurs, contact auxiliaire à ouverture, courant de commutation max. 10 A AC

Numéro de fabrication : RL20

RL20
RL20
RL20
150 en stock. Prêt à être expédié en 1 jour ouvrable

226,00 CHF

TVA 244,31 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :
Faire une demande d'offre Le produit se trouve déjà dans le panier
Téléchargements sur le produit Questions sur le produit Demander le prix de la formation
Points forts Données techniques Documents et téléchargements Description Accessoires

SPS electronic RL20 | Relais haute tension, 6.000 V AC, deux inverseurs, contact auxiliaire d'ouverture, courant de commutation max. 10 A AC.

  • Contacts (à guidage forcé) : Circuit principal 2 inverseurs // Circuit auxiliaire 1 contact à ouverture
  • Bobine d'excitation : tension de bobine 24 V DC (5 - 55 °C)
  • Indicateur d'état : LED
  • Connexions des circuits de commutation : borne à vis // bobine d'excitation borne à vis
  • Tension de commutation : circuit principal max. 6.000 V AC // circuit auxiliaire 400 V AC
  • Courant de commutation : circuit principal max. 10 A AC // circuit auxiliaire max. 2 A
  • Courant permanent : circuit principal max. 30 A AC / DC // circuit auxiliaire max. 2 A
  • Résistance de contact : < ; 10 mΩ
  • Fréquence de commutation : max. 3 / s
  • Matériau support : PA6 V0, PC V0
  • Degré de protection : IP 20
  • Dimensions (HxLxP) : 100 mm x 56 mm x 85 mm
  • Poids : 430 g
  • Température de stockage / fonctionnement : 0 à +40 °C / +5 à +55 °C
  • Fixation : fixation par encliquetage sur rail symétrique (35 mm) selon DIN EN 60715 // montage par vis 4 x Ø 4,5 mm (35 x 75 mm)

Données techniques

Documents et téléchargements

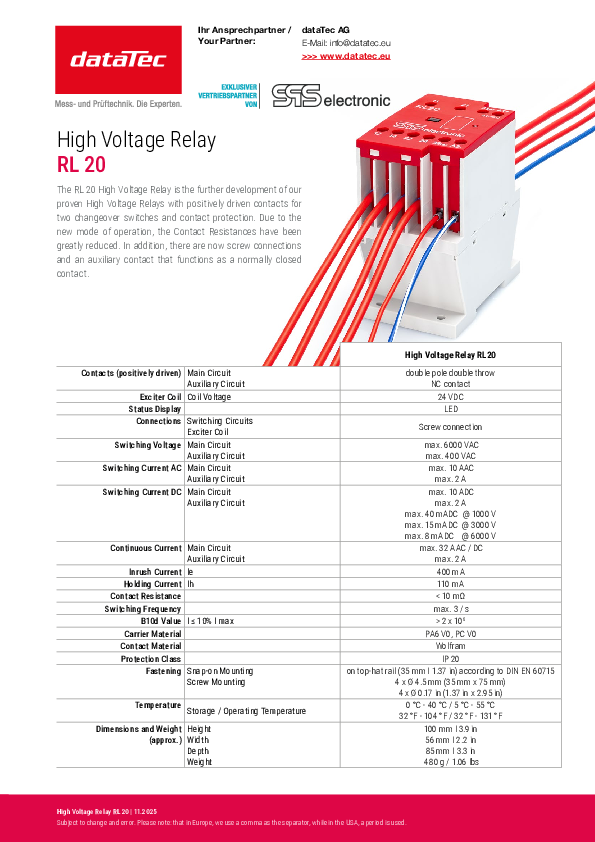

Fiche technique
RL20
pdf | 0.19 MB

Description

RL20 | Relais haute tension, 6000 V AC, deux inverseurs, contact auxiliaire à ouverture, courant de commutation max. 10 A AC

Le relais haute tension RL 20 est le perfectionnement des relais haute tension SPS éprouvés avec des contacts à guidage forcé pour deux commutateurs et une protection contre les contacts accidentels. Grâce au nouveau mode de fonctionnement, les résistances de contact ont été fortement réduites. De plus, il y a maintenant des bornes à vis et un contact auxiliaire qui fonctionne comme un contact à ouverture.
