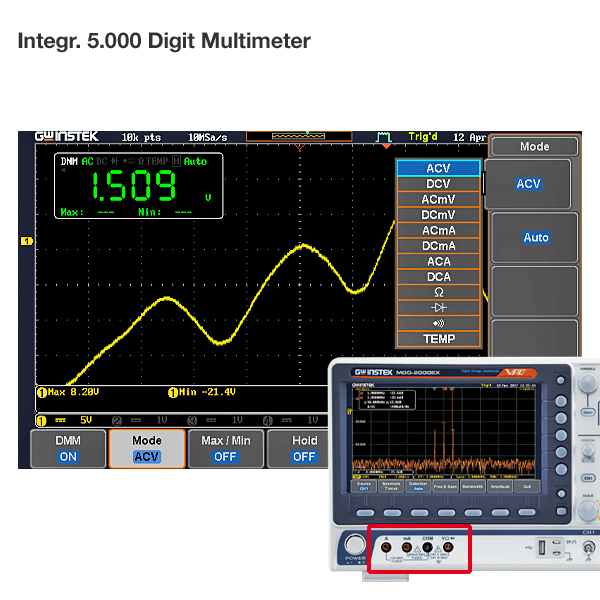

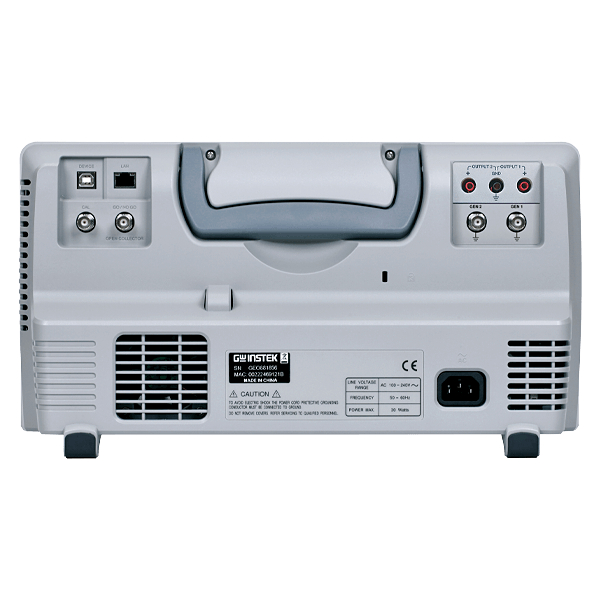

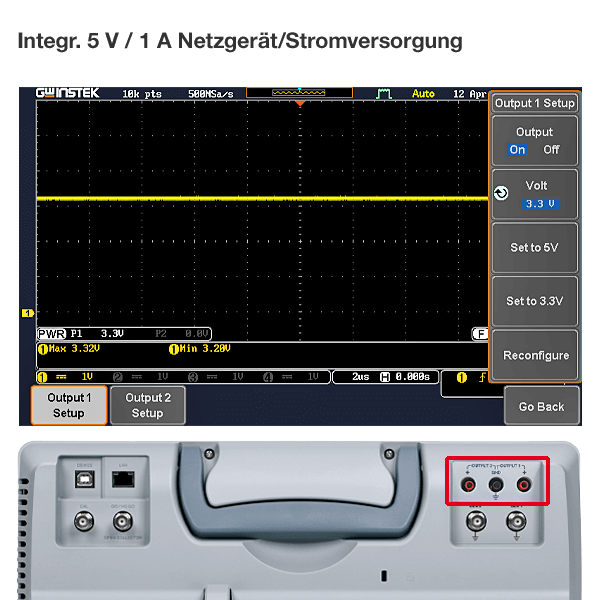

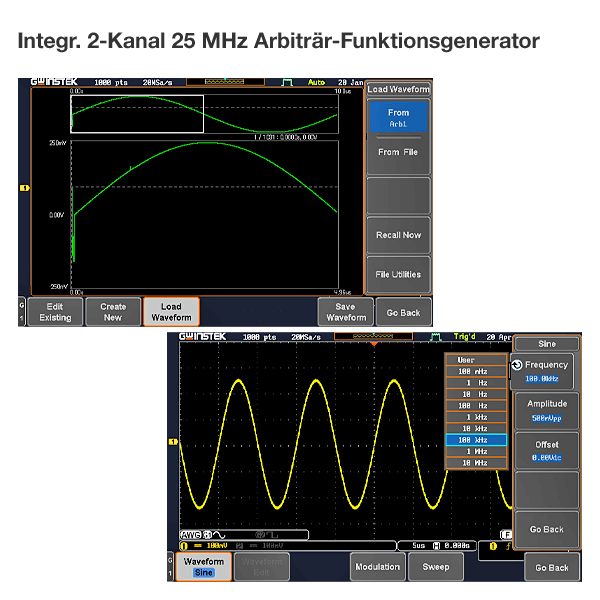

L'oscilloscope de la série MDO-2000E offre une bande passante de 100 MHz et un taux d'échantillonnage en temps réel de 1 GSa/s. L'écran et la résolution verticale de 1 mV/ div permettent aux oscilloscopes de la série MDO-2000E de mesurer des signaux complexes et faibles et d'afficher clairement les résultats de mesure.
Les oscilloscopes multi-domaines de la série MDO-2000E offrent en standard une profondeur de mémoire incroyable de 10 Mpts pour récupérer et analyser entièrement le signal. Selon l'application de mesure, la profondeur de mémoire peut être réglée sur 1 k, 10 k, 100 k, 1 M ou 10 M. Une profondeur de mémoire courte associée à un taux d'échantillonnage élevé permet à l'utilisateur d'observer une forme d'onde qui change rapidement et, d'autre part, le choix d'une grande profondeur de mémoire permet de vérifier des tracés de courbe qui changent constamment et lentement.
La fonction standard Mémoire segmentée permet de diviser la mémoire d'acquisition en 29 000 segments au maximum afin d'utiliser de manière optimale la profondeur de mémoire de 10 Mpts dont vous disposez. Il est possible de déclencher des formes d'ondes présentant un intérêt particulier et de les enregistrer dans la mémoire segmentée (chaque événement déclencheur remplit un segment). Cela augmente considérablement l'efficacité de la mémoire.
La série d'oscilloscopes MDO-2000E est équipée d'une fonction de "recherche de forme d'onde" et d'une mémoire segmentée pour étendre la durée d'observation des signaux de la mémoire flexible de 10 Mpts. La mémoire segmentée peut être divisée en 29.000 zones afin d'éviter les séquences de signaux inintéressantes et de pouvoir ainsi rechercher toutes les séquences de signaux essentielles. Cela permet d'afficher et d'enregistrer les séquences de signaux importantes. La "fonction de recherche de forme d'onde" (waveform search function) permet aux utilisateurs de rechercher rapidement les séquences de courbes souhaitées en fonction des conditions de déclenchement posées.
La série d'oscilloscopes à domaine mixte MDO-2000E permet aux utilisateurs d'observer facilement et complètement le comportement à la mise sous tension et les formes d'ondes transitoires rares. Cela facilite le débogage des formes d'onde en utilisant la technologie avancée de traitement des signaux VPO (Visual Persistence Oscilloscope), ce qui permet d'atteindre une mise à jour des signaux de 120 000 wfm/s et de superposer ces formes d'onde respectives sur l'écran pour obtenir un affichage des signaux à plusieurs niveaux et donc une meilleure représentation des signaux. Les oscilloscopes dotés de la technologie VPO affichent les signaux dans une disposition tridimensionnelle de l'amplitude, du temps et de l'intensité du signal pour chaque point du signal. 256 couleurs différentes indiquent les changements de signal. Comparé à un oscilloscope à mémoire numérique conventionnel, la série MDO-2000E offre un affichage beaucoup plus naturel et réel, correspondant au signal réel.
Analyseur de spectre intégré

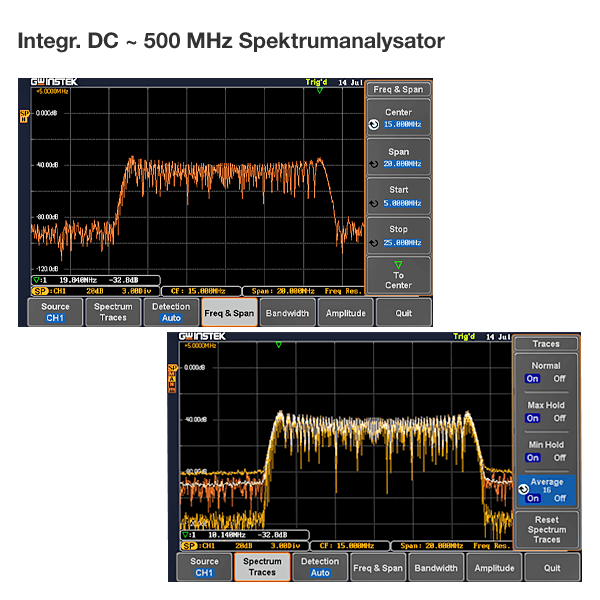

Lorsque l'on utilise le mode analyseur de spectre, l'écran affiche le niveau de fréquence. Les utilisateurs peuvent saisir différents paramètres caractéristiques en fonction des exigences de l'application, comme par exemple la fréquence centrale de l'affichage (Center Frequency), la plage de fréquences affichée (Span), la fréquence de démarrage et la fréquence d'arrêt. Cela permet d'examiner très rapidement et intuitivement la plage de fréquences requise. L'interface utilisateur correspond à un véritable analyseur de spectre.

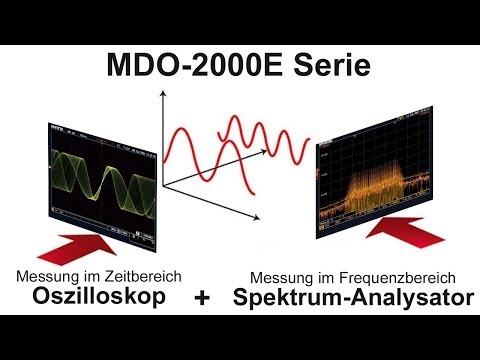

Les caractéristiques et les composantes du signal peuvent être identifiées beaucoup plus facilement dans le plan des fréquences que dans le plan du temps. Par exemple, la composition des harmoniques du signal ou les caractéristiques de fréquence d'un signal de modulation.
