GW Instek GSP-9300B | Analyseur de spectre, 9 kHz - 3 GHz, LAN/USB/RS-232, AM/FM, -122 à +33 dBm

Name: GSP-9300B | Analyseur de spectre, 9 kHz - 3 GHz, LAN/USB/RS-232, AM/FM, -122 à +33 dBm
Brand: GW Instek
SKU: GSP-9300B
Price: 3237.0 CHF
Availability: InStock

Numéro de fabrication : GSP-9300B

Délai de livraison sur demande

3 237,00 CHF

TVA 3 499,20 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

GW Instek GSP9300B | Analyseur de spectre 9 kHz ~ 3 GHz de bande passante et 1Hz de résolution, avec préamplificateur intégré.

Gamme de fréquences : 9 kHz à 3 GHz
Résolution de fréquence : 1 Hz / Stabilité de fréquence : ±0,025 ppm / Taux de vieillissement : 1 ppm
Largeur de bande de résolution : 1 Hz à 1 MHz / -3 dB (-6 dB si le filtre CEM est activé)
Sweep le plus rapide : 204 μs
Avec préamplificateur intégré (PreAmp) : 1 MHz à 3 GHz / 18 dB
Sensibilité : -149 dBm/Hz (lorsque le préamplificateur est activé)
Le niveau de bruit moyen le plus bas DANL (diplayed average noise level) : -122 dBm (à 1 ~ 10 MHz) ou -116 dBm (à 2,7 ~ 3,25 GHz), dans les deux cas sans préamplificateur
3 modes de représentation : spectre, topographie et spectrogramme
Aperçu optimal : écran couleur Dual View avec affichage du menu
Fonctions de démodulation et d'analyse intégrées : AM, FM, ASK, FSK et démodulation FSK binaire
Plus de 20 fonctions de mesure intégrées : point 1dB, harmoniques, CHBW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, bande passante N-dB, marqueur de bruit, compteur de fréquences, Time Domain Power, Gated Sweep
Tests Pass/Fail intégrés
Interfaces numériques : LAN, USB, RS-232, LXI, sortie vidéo DVI, GPIB (en option)
Slot micro-SD en façade
Driver IVI (nécessite NI VISA)
Entrée/sortie de référence en face arrière, entrée trigger, sortie alarme/IF et casque
Alimentation électrique : AC 100 V à 240 V, 50/60 Hz ; détection automatique
Options : Générateur de suivi, interface GPIB, batterie pour un fonctionnement hors réseau
Dimensions : (H) 210 x (L) 350 x (P) 100 mm
Poids : environ 4,5 kg (toutes options comprises)
Accessoires fournis : câble d'alimentation, certificat d'étalonnage, CD-ROM (avec guide de démarrage rapide, manuel d'utilisation, manuel de programmation, manuel et pilote IVI)

Données techniques

Balayage:	linéaire
Bruit de phase SSB:	-88 dBc/Hz @ 1 GHz (décalage de porteuse de 10 kHz)
DANL Bruit moyen affiché:	env. -122 dBm
Dimensions (L x l x H) (mm):	100 x 350 x 210
Dynamique:	jusqu'à 152 dB (sans préamplificateur)
Démodulations:	AM, FM
Détecteurs:	RMS, pic, quasi-crête
Fonctions de mesure:	Démodulation et analyse AM/FM, Harmonique, Puissance du canal, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Marqueur de bruit, Compteur de fréquences, Puissance du domaine temporel, Balayage géré
Garantie (années):	2
Générateur de tracking:	Non
Interfaces:	USB, LAN, GPIB, RS-232
Largeur de bande de résolution:	1 Hz
Largeurs de bande du filtre:	1 Hz - 1 MHz en séquence 1-3-10, EMI 200 Hz, 9 kHz, 120 kHz, 1 MHz
Modèle:	GSP9300B
Numéro d'article:	GSP-9300B
Particularités:	En option : fonctionnement sur batterie
Plage d'amplitude:	-122 dBm - +30 dBm
Plage de fréquence maxi (GHz):	3
Poids (kg):	4.5
Stabilité en fréquence:	1 ppm
Taille de l'écran:	21,3 cm
Type d'écran:	800 x 600, LCD
min. Plage de fréquence (kHz):	9

Documents et téléchargements

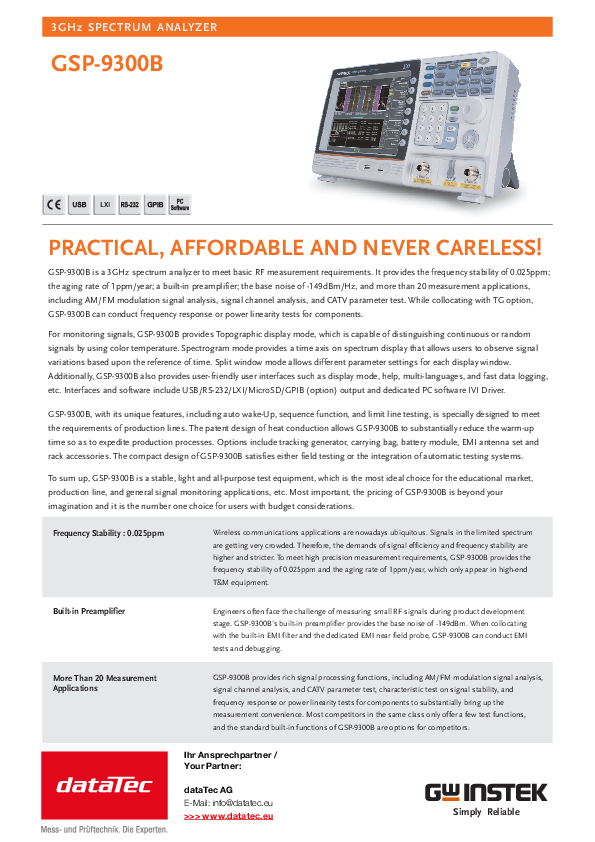

Fiche technique

pdf | 1.14 MB

Description

GSP-9300B | Analyseur de spectre, 9 kHz - 3 GHz, LAN/USB/RS-232, AM/FM, -122 à +33 dBm

L'analyseur de spectre / analyseur de signaux GSP-9300B, particulièrement économique, capture les signaux dans une plage de fréquences de 9 kHz à 3 GHz et les représente dans un spectre de fréquences. Il est possible de mesurer, de détecter et d'analyser très rapidement des signaux analogiques et numériques, des fréquences porteuses et des bandes latérales, des fréquences parasites, des perturbations, des atténuations d'un signal via le domaine temporel / spectre de fréquences.

Avec sa grande stabilité de fréquence de 0,025 ppm, l'analyseur répond aux exigences d'une détection et d'une analyse de signaux aussi précises que possible, par exemple dans le domaine de la communication sans fil.

Les balayages de spectre peuvent être saisis très rapidement, en seulement 204 µs, ce qui permet d'enregistrer et de vérifier efficacement les signaux de modulation. Les nombreuses fonctions de démodulation et d'analyse sont également caractéristiques : outre les procédés standard tels que AM et FM, l'analyseur de spectre offre également les types de modulation numérique ASK et FSK (Amplitude and Frequency Shift Keying) ainsi que la démodulation FSK binaire.
