GW Instek GKT-008 | Sondes de champ proche CEM, en kit, mesure de champ E et H, 150 kHz - 3 GHz, pour analyseurs de spectre de la série GSP-9300.

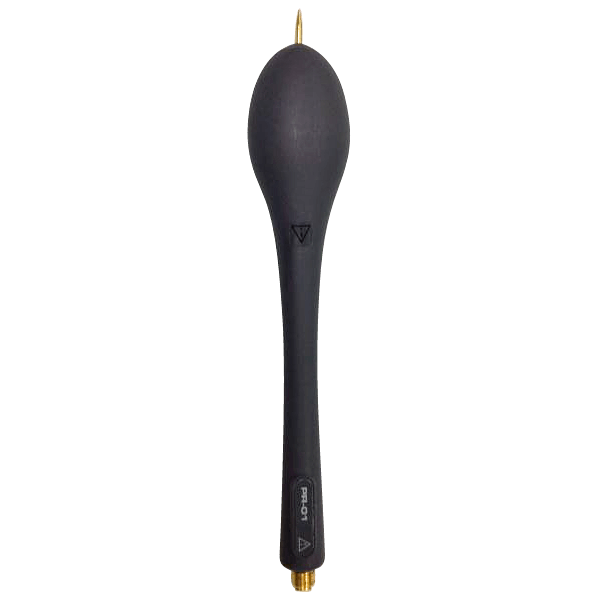

PR-01 Sonde de champ E :

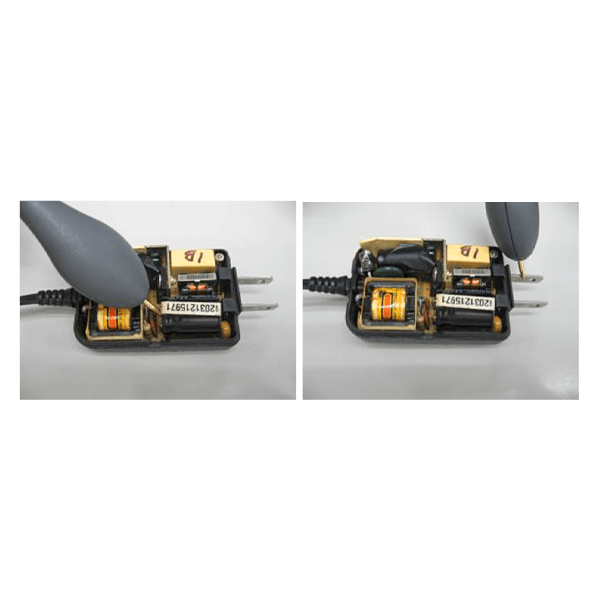

Mesure de la tension AC pour la caractérisation des signaux parasites
Gamme de fréquence : 150 kHz à 30 MHz
Perte d'insertion (S21) / réponse en fréquence : 5 dB ± 1 dB / -3,6 dB
Connexion : connecteur SMA, 50 Ω
Résistance d'entrée : 10 MΩ
Tension admissible : max. 300 V AC
Catégorie de mesure : CAT Il, CAT II (300 V AC)
Conseil de sécurité : utilisation en combinaison avec le limiteur de transitoires GPL-5010 pour protéger l'analyseur de spectre

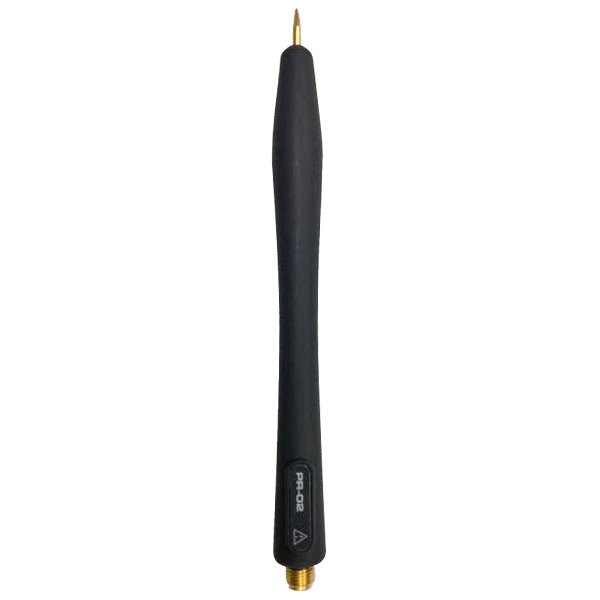

PR-02 Sonde de champ E :

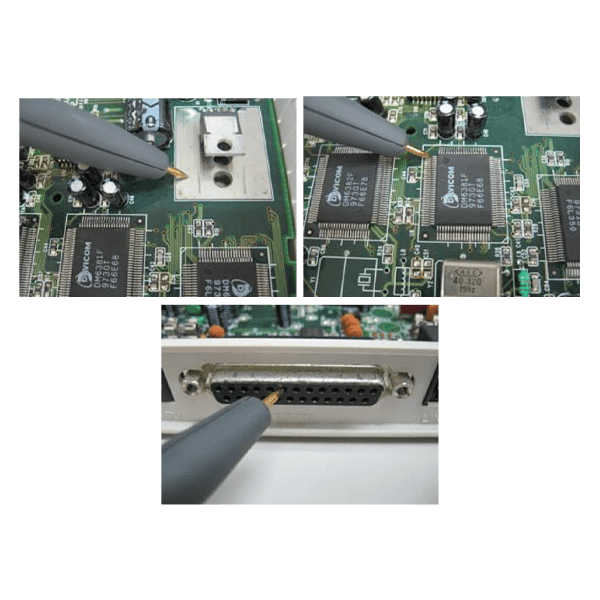

Sonde de contact pour l'analyse de la distribution d'énergie et source de perturbations CEM
Gamme de fréquences : 30 MHz à 3 GHz
Perte d'insertion (S21) / réponse en fréquence : 10 dB ± 3 dB / -13,5 dB
Connexion : connecteur SMA, 50 Ω
Résistance d'entrée : 1 MΩ
Tension admissible : max. 50 V DC
Catégorie de mesure : CAT I (50 V DC)
Conseil de sécurité : utilisation en combinaison avec le bloqueur DC ADB-008 pour protéger l'analyseur de spectre

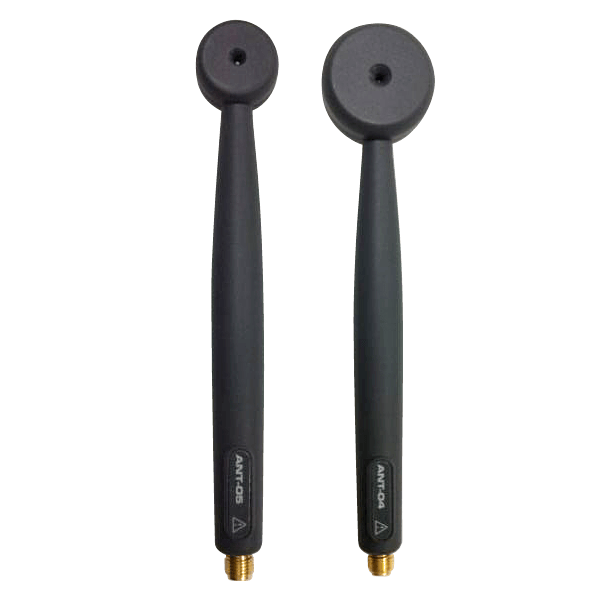

ANT-04 Sonde de champ H :

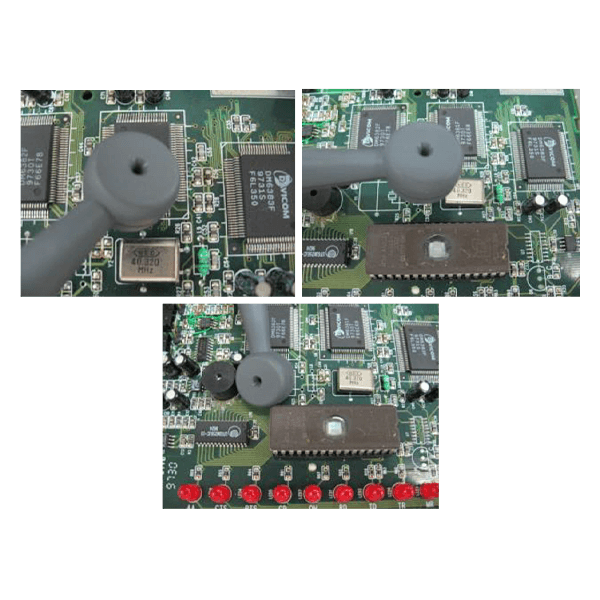

Localisation de la source de perturbation CEM
Gamme de fréquence : 30 MHz à 3 GHz
Facteur de correction / réponse en fréquence : 10 dB ± 4 dB / -26,5 dB
Connexion : connecteur SMA, 50 Ω
Puissance d'entrée admissible : 0,5 W
Catégorie de mesure : CAT I (50 V DC)
Consigne de sécurité : Utilisation en combinaison avec le bloqueur DC ADB-008 pour protéger l'analyseur de spectre

ANT-05 Sonde de champ H :

Localisation de la source de perturbation CEM
Gamme de fréquences : 30 MHz à 3 GHz
Facteur de correction / Réponse en fréquence : 10 dB ± 4 dB / -26,5 dB
Connexion, connecteur SMA, 50 Ω
Puissance d'entrée admissible : 0,5 W
Catégorie de mesure : CAT I (50 V DC)
Conseil de sécurité : utilisation en combinaison avec le DC-Blocker ADB-008 pour protéger le DUT et l'analyseur de spectre

Données techniques

Garantie (années):	1

Description

GKT-008 | Kit de sondes de champ proche CEM, pour analyseur de spectre GSP-9300 / GSP-9330

Le kit de sondes CEM GKT008 comprend quatre sondes de champ proche : PR-01 Sonde de champ E, PR-02 Sonde de champ E, ANT-04 Sonde de champ H et ANT-05 Sonde de champ H. Les sondes de champ proche servent à mesurer les champs HF électriques et magnétiques des composants et des modules électroniques. Elles sont utilisées avec l'analyseur de spectre GSP-9300 de GW Instek, entre autres pour les tests de pré-conformité CEM.

Contenu de la livraison

PR-01 Sonde de tension AC 150 kHz à 30 MHz
PR-02 Sonde de champ E, 30 MHz à 3 GHz
ANT-04 Sonde de champ H, 30 MHz à 3 GHz
ANT-05 Sonde de champ H, 30 MHz à 3 GHz
ADP-002 Adaptateur SMA (f) - N mâle (m)
GTL-303 Câble de mesure HF SMA (m) - SMA (m)
