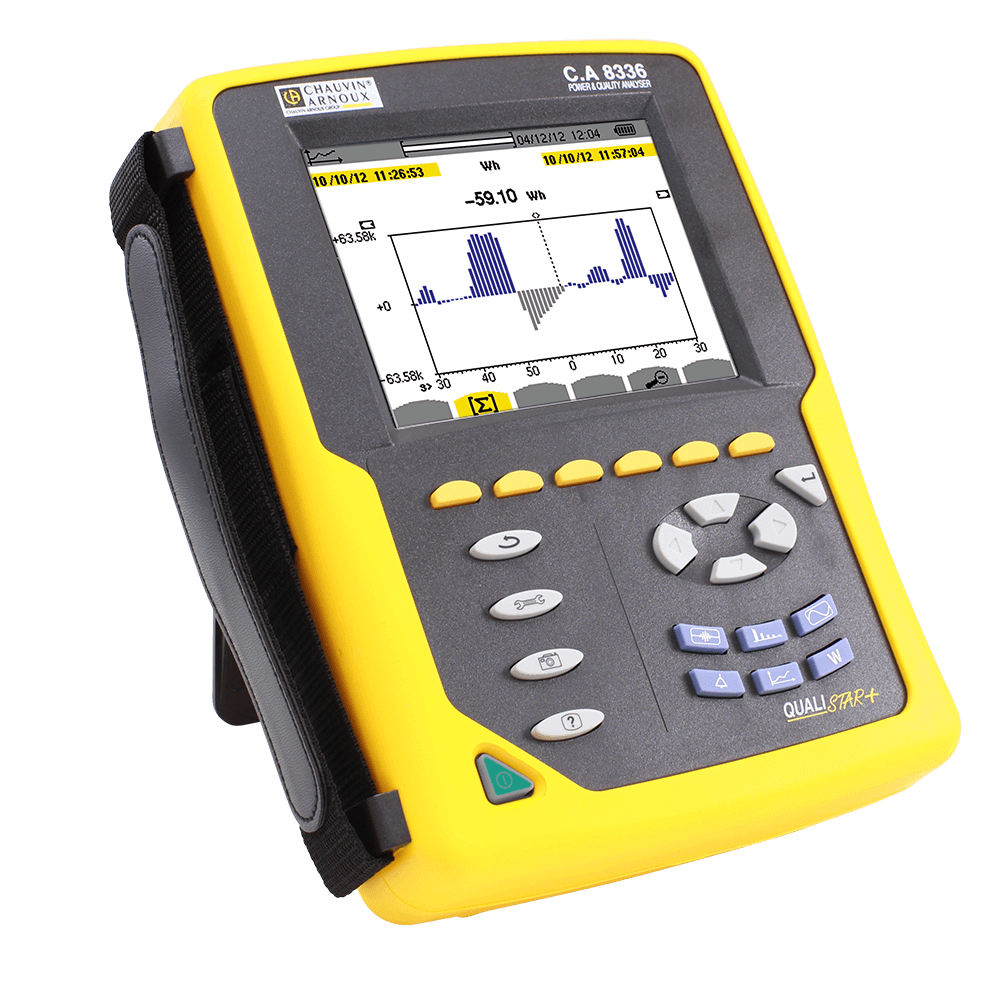

Chauvin Arnoux P01160591 | CA8336 Qualistar+ Analyseur de réseau 5x V et 4x I- Entrées sans pinces de courant

Numéro de fabrication : P01160591

P01160591
P01160591
P01160591
P01160591
P01160591
P01160591
P01160591
P01160591
Prêt à être expédié dans 5 à 10 jours ouvrables

4 479,00 CHF

TVA 4 841,80 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :
Faire une demande d'offre Le produit se trouve déjà dans le panier
Téléchargements sur le produit Questions sur le produit Demander le prix de la formation
Points forts Données techniques Documents et téléchargements Description Contenu de la livraison Accessoires

Chauvin Arnoux P01160591 | CA8336 Qualistar+ Analyseur de réseau 5x V et 4x I- entrées sans pinces ampèremétriques.

  • Nombre de canaux de mesure : 4x U / 4x I
  • Nombre d'entrées : 5x V / 4x I
  • Tensions : TRMS AC+DC jusqu'à 1000 V
  • Courants : TRMS AC+DC de 5 mA à 10 kA selon le capteur de courant
  • Fréquence
  • Puissances : W, VA, var, VAD, PF, DPF, cos &phi ;, tan φ
  • Energies : Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
  • Survoltages de rang 0 à 50, phase, mode expert
  • Transients : jusqu'à 210
  • Flicker (Pst et Plt)
  • Inrush avec forme d'onde sur une période de > ; 10 minutes
  • Fonction TrueInrush
  • Enregistrement de paramètres sélectionnés sur une période de 2 semaines à plusieurs années (selon l'intervalle d'échantillonnage)
  • 10 000 alarmes de 40 types différents
  • Peak-Détection
  • Représentation vectorielle (diagramme à aiguilles)
  • Disponible actuellement en 27 langues
  • IP53 / IK08
  • Interface USB
  • IEC 61000-4-30 classe B
  • Dimensions / poids : 240 x 180 x 55 mm / 1,9 kg
  • Optionnel : grand choix de capteurs/pinces de courant pour des intensités de 5 mA à 10 kA.

Données techniques

Documents et téléchargements

Fiche technique
P01160511
pdf | 3.97 MB
Manuel
P01160591
pdf | 2.08 MB

Description

P01160591 | CA8336 Qualistar+ Analyseur de réseau 5x V et 4x I- Entrées sans pinces de courant

Tous les paramètres en un coup d'œil: Le Qualistar+ C.A 8336 permet aux services de surveillance et de maintenance des bâtiments industriels, commerciaux ou administratifs d'avoir rapidement un aperçu des principales caractéristiques de la qualité du réseau. L'étendue des fonctions de cet analyseur de puissance et d'énergie en fait l'appareil idéal pour la maintenance préventive et le dépannage et il permet également d'établir facilement des bilans énergétiques complets d'une installation.
Pour le dimensionnement des installations électriques et la détection des défauts de commutation, le C.A 8336 dispose des fonctions Inrush et TrueInrush.

L'appareil est très maniable et compact et offre en outre de nombreuses valeurs calculées et fonctions de traitement. Le C.A 8336 dispose de 4 canaux de mesure pour les tensions et de 4 canaux de mesure pour les courants et il saisit et enregistre simultanément tous les paramètres mesurés, les transitoires, les alarmes et les formes d'onde.

Lors du raccordement, l'appareil reconnaît automatiquement les capteurs de courant utilisés. Il est même possible d'utiliser simultanément différents capteurs de courant et, grâce au réglage des rapports de transformation, les données de mesure sont toujours directement lisibles.

Les Qualistar+ convainquent par leur facilité d'utilisation sur site:

  • accès direct aux fonctions principales (configuration....)
  • accès direct aux mesures (harmoniques, scintillement...)

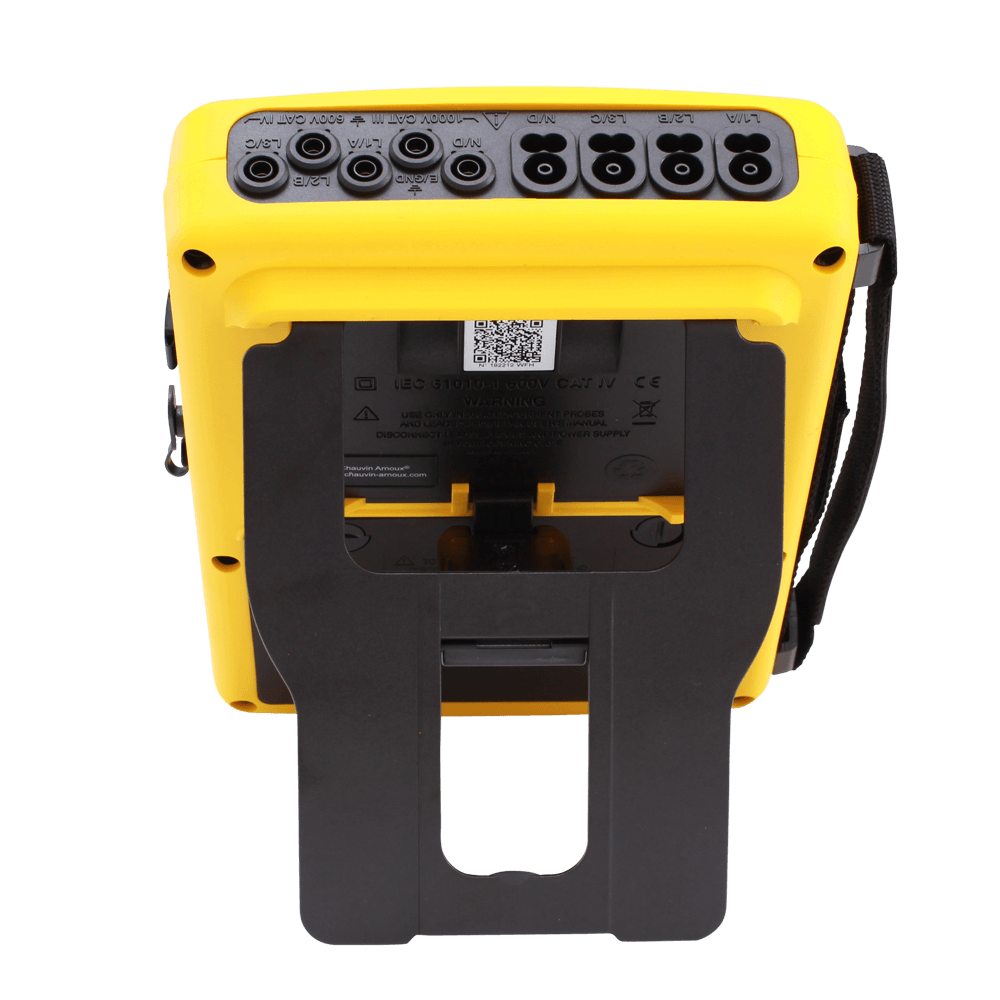

  • Les entrées de tension et de courant sont repérées par des anneaux de couleur

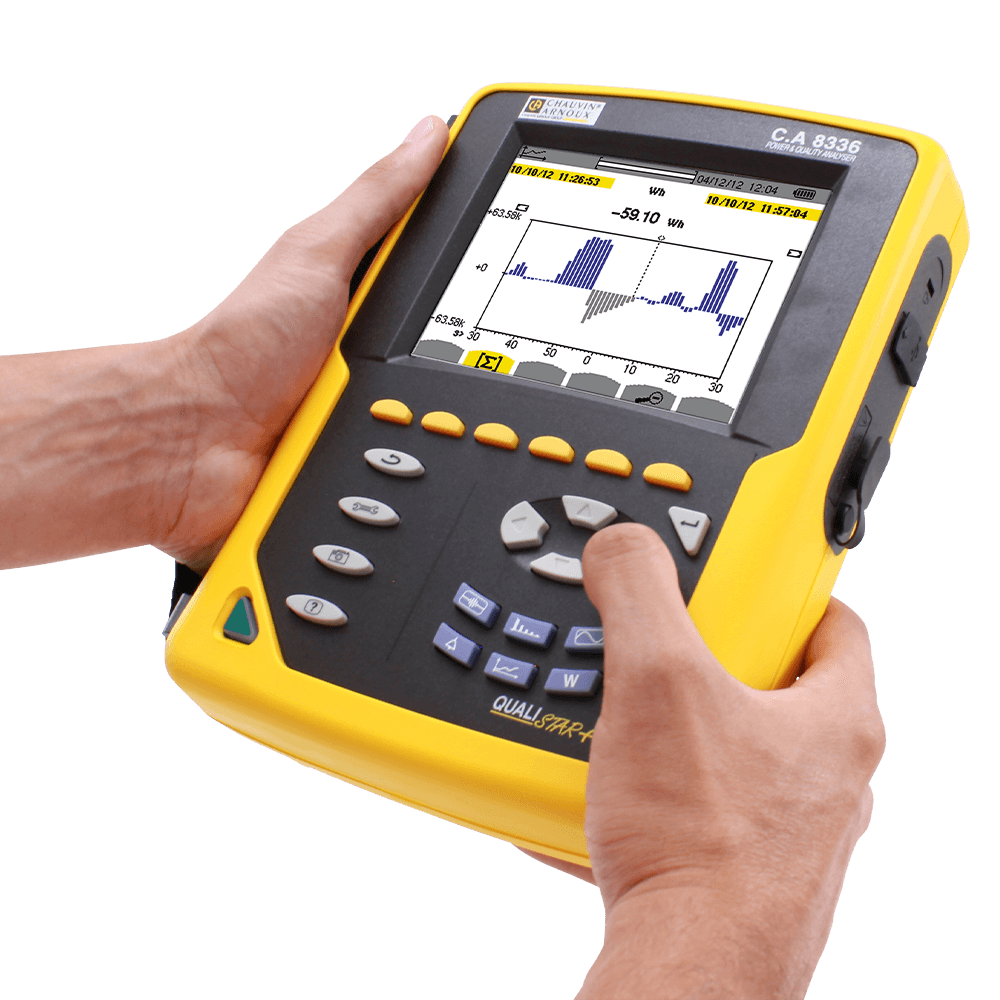

  • Grand écran couleur TFT offrant une lisibilité optimale
  • 13 heures de fonctionnement sur piles

Les nombreuses fonctions de mesure et de surveillance font du Qualistar+ C.A 8336 un appareil très polyvalent. Il convient aux tensions jusqu'à 1 000 V en CAT III et 600 V en CAT IV.

Logiciels: Les résultats de mesure de la série Qualistar peuvent être analysés à l'aide de deux logiciels : PAT est fourni en standard et DataView® est disponible en option. Ils permettent à l'utilisateur de configurer les appareils, de reprendre les données de mesure, de les traiter et de les analyser. De plus, DataView® offre la possibilité d'établir des rapports sur la qualité de la tension conformes aux normes.

Accessoires spéciaux : Le cordon de mesure ESSAILEC permet d'effectuer des tests sur des compteurs, sur des relais de protection intégrés ou sur des circuits secondaires de transformateurs de tension ou de courant, sans couper l'alimentation électrique.

Tous les Qualistar+ sont accompagnés d'un jeu de bagues/stylos de couleur qui permettent d'identifier les cordons de mesure et les entrées par un code couleur selon les directives nationales ou les goûts personnels.

Contenu de la livraison

  • CA8336

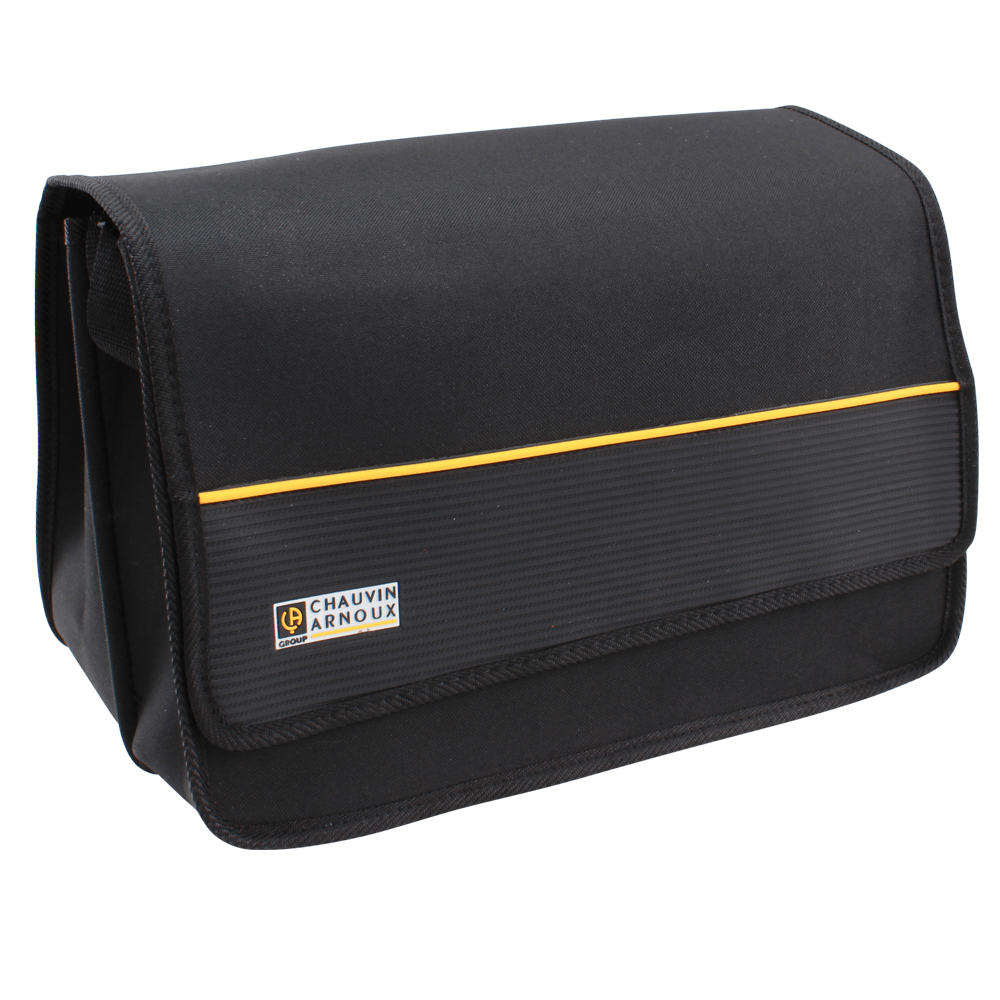

  • Sac pour accessoires
  • 5 cordons de mesure de tension de 3 m avec fiches bananes de 4 mm
  • 5 pinces crocodiles
  • 1 jeu de 12 pièces d'identification en couleur pour cordons de mesure et prises de raccordement
  • 1 feuille de protection pour écran
  • .Film anti-rayures (déjà posé)
  • 1 câble USB
  • 1 câble d'alimentation avec bloc d'alimentation
  • 1 fiche de données de sécurité
  • 1 CD avec mode d'emploi en plusieurs langues
  • 1 CD avec le logiciel d'évaluation (Power Analyser Transfer)
