Experten-Wärmebildkameras der Exx-Serie von Teledyne FLIR.

Steigern Sie die Effizienz von Inspektionen.

Die leistungsstarken Wärmebildkameras der Exx-Serie mit Pistolengriff überzeugen dank allen notwendigen Funktionen, um frühzeitig Hotspots und potenzielle Fehlerstellen schnell zu erkennen.

Der präzise, lasergestützte Autofokus und Teledyne FLIRs innovative Objektive sorgen für gestochen scharfe Ergebnisse und damit akkurate Temperaturmesswerte. Vom wasserdichten gummierten Gehäuse bis hin zum kratzfesten LCD aus Dragontrail™-Glas ist die Exx-Serie auf den Einsatz in rauen Umgebungen ausgelegt.

Die Modelle sind ideal zur schnellen Fehlerdiagnose von elektrischen Verteilern und mechanischen Systemen geeignet. So können Sie Systemausfälle vermeiden, die Anlagensicherheit erhöhen und die Systemverfügbarkeit maximieren.

Modellübersicht.

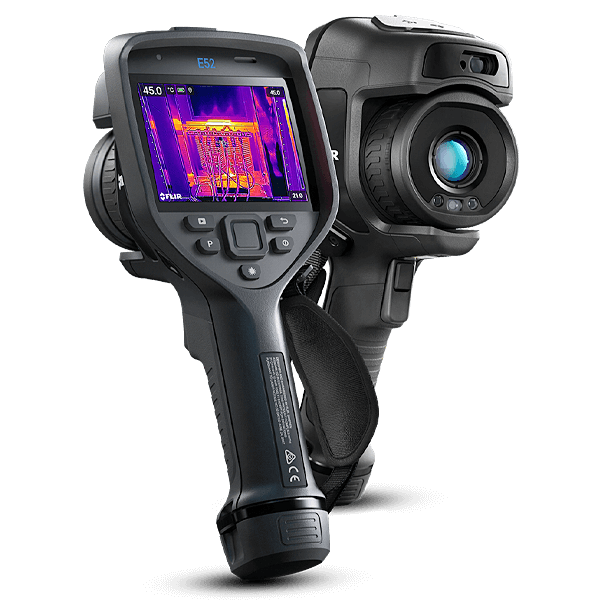

E52

240 × 180 px (43.200)
NETD <50 mK
Objekt-Messbereich von
-20 bis zu 550 °C
MSX®-Funktion

E54

320 × 240 px (76.800)
NETD <40 mK
Objekt-Messbereich von
-20 bis zu 650 °C
MSX®-Funktion

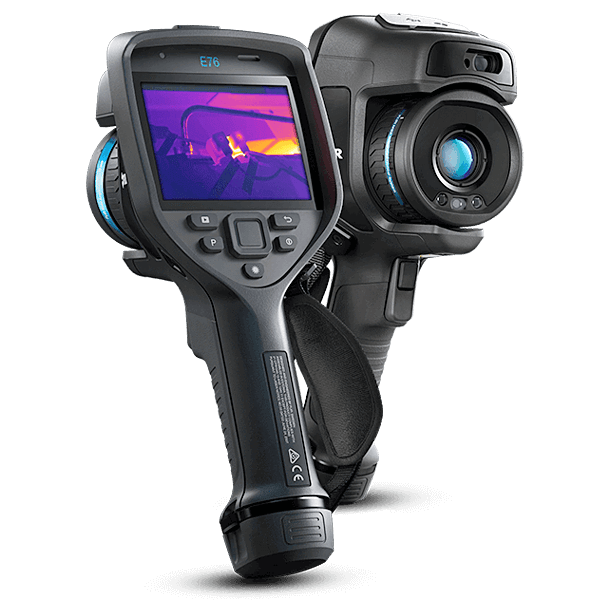

E76

320 × 240 px (76.800)
NETD <30 mK
Objekt-Messbereich von -20 bis zu 650 °C; optional 1.000 °C
MSX®-Funktion
UltraMax®-Superauflösung
mit 307.200 px
Lasergestützter Autofokus
AutoCal™-Wechselobjektive

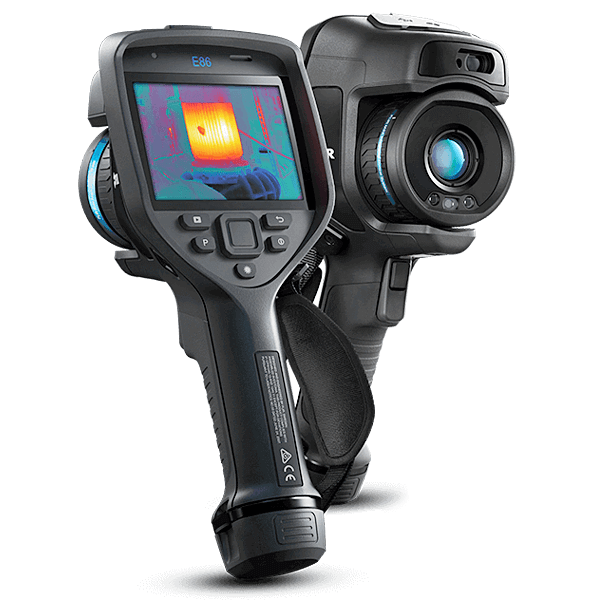

E86

464 × 348 px (161.472)
NETD <30 mK
Objekt-Messbereich von
-20 bis zu 1.500 °C
MSX®-Funktion
UltraMax®-Superauflösung
mit 645.888 px
Lasergestützter Autofokus
Displaygestützte Bereichsfeldmessung
AutoCal™-Wechselobjektive

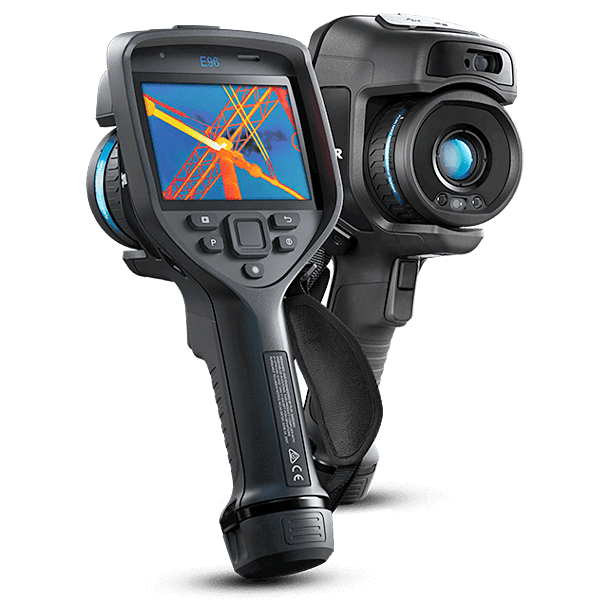

E96

640 × 480 px (307.200)
NETD <30 mK
Objekt-Messbereich von
-20 bis zu 1.500 °C
MSX®-Funktion
UltraMax®-Superauflösung
mit 1.228.800 px (1,2 Mio.)
Lasergestützter Autofokus
Displaygestützte Bereichsfeldmessung
AutoCal™-Wechselobjektive

E52

Thermal imaging camera 240x180px 24° optics, MSX, manual focus, reporting software (84502-0301)

Ready to ship in 5 to 10 business days

E54

Thermal imaging camera 320x240px 24° optics, MSX, manual focus, reporting software (84512-1201)

Delivery time upon request

Series

Exx series

Thermal imaging cameras E76, E86, E96

Price depending on choice of model

Select now

Die innovative MSX®-Technologie.

Die Modelle der Exx-Serie verfügen über eine integrierte Bildoptimierung, die detailgetreue MSX®-Technologie, mit der Sie als Thermograf umgehend Probleme erkennen und lokalisieren können. MSX® verbessert die Struktur eines Wärmebildes (rechts), wodurch sich sehr schnell mehr Anomalien entdecken lassen. So können Sie Kanten, Konturen, Beschriftungen erkennen und lesen.

Die ultimative Auflösung – UltraMax.

Mit UltraMax® können Sie die Auflösung Ihrer nativen Wärmebilder für noch mehr Klarheit und eine höhere Genauigkeit der Temperaturmessung verbessern. UltraMax® ist eine Bildbearbeitungstechnik, mit der Sie Berichte mit Bildern erstellen können, die viermal mehr Pixel haben als herkömmliche Bilder und 50 % weniger Rauschverhalten aufweisen. Sie können kleinere Ziele in der Ferne heranzoomen und sie noch genauer messen denn je.

UltraMax® ermöglicht eine Bildverbesserung für 4-fache Pixelanzahl und doppelt so hohe Auflösung. Mit bis zu viermal mehr Pixel für den Zielbereich ermöglicht UltraMax® eine detailliertere Analyse von kleineren Komponenten und Bauteilen. Mehr Pixel erhöhen nicht nur die Bildqualität, sondern sie verbessern auch die Größenverhältnisse bei weiterer Entfernung zum Messobjekt für noch größere Messgenauigkeit. Sie können kleine oder weit entfernte Objekte besser erkennen.

Somit kann eine Kamera mit einer Detektor-Auflösung von 320 × 240 Pixeln (Abb. oben) dadurch dank UltraMax®-Superauflösung Bilder in der Größe 640 × 480 Pixel (Abb. unten) erzeugen. Die UltraMax®-Superauflösungstechnologie ist neben der Exx-Serie auch bei den Kameraserien T500, T800 und bei der T1020 verfügbar.

Die AutoCal™-Optiken.

Die Modelle E76, E86 und E96 sind mit allen AutoCal™-Wechselobjektiven kompatibel. Die Kamera erkennt von selbst, wenn ein neues Objektiv angebracht wird und startet die Kalibrierung automatisch. Folgende Optiken stehen zur Auswahl:

14°, 29 mm Objektiv: Dieses Teleobjektiv hat ein enges Sichtfeld für präzisen Fokus und scharfe Bilder von weit entfernten Objekten.
24°, 17 mm Objektiv: Dieses Objektiv wird oft als „Standardobjektiv“ angesehen. Mit einem Sichtfeld von 24° × 18° kann der Benutzer einen sicheren Abstand zu stromführenden Geräten einhalten (z. B. 3 m) und dennoch kleinere Objekte scharf abbilden.
42°, 10 mm Objektiv: Dieses Weitwinkelobjektiv erfasst das größte Sichtfeld für die Aufnahme von Gebäuden, Dächern oder anderen Bereichen, bei denen es wichtig ist, die meisten Informationen in einem einzigen Bild zu erfassen.
24°/14°, 17/29 mm Dual FOV Objektiv: Das FlexView™ DFOV (dual field-of-view) -Objektiv mit zwei Sichtfeldern: Die breitere 24-Grad-Sichtfeld-Funktion des FlexView Objektivs ermöglicht dabei einen Weitbereichsscann zur Erkennung potenzieller Anomalien, während die schmalere 14-Grad-Sichtfeld-Funktion dank des größeren optischen Zooms mit 2,8-mal so vielen Pixeln vom Zielobjekt für eine höhere Auflösung sorgt. Die Umschaltung wird über die Software gesteuert.

Teledyne FLIR
14 ° telephoto lens, 29 mm lens, incl. AutoCal for thermal imaging cameras Ex5 / T5x0 / T840

T199588

CHF 1,853.00

1 in stock. Ready to ship in 1 business day

Teledyne FLIR
24 ° standard lens, 17 mm lens, incl. AutoCal for thermal imaging cameras Ex5 / T5x0 / T840

T199589

CHF 1,853.00

Delivery time upon request

Teledyne FLIR
42 ° wide-angle lens, 10 mm lens, incl. AutoCal for thermal imaging cameras Ex5 / T5x0 / T840

T199590

CHF 1,853.00

Delivery time upon request

Teledyne FLIR
6 ° telephoto lens, 70 mm lens for thermal imaging cameras T530 / T540 / T840

T300095

CHF 6,282.00

Delivery time upon request

Teledyne FLIR
T300587

14°/24° dual FOV IR lens f=17/29mm / lens with two fields of view for thermal imaging cameras of the Exx/T5xx/8xx series, incl. carrying bag

CHF 3,604.00

Delivery time upon request

Regelmäßige Inspektionen erhöhen die Anlagenzuverlässigkeit und beugen ungeplanten Ausfällen vor. Detailreiche Wärmebilder zeigen Fertigungs- und Anlageninspektoren überhitzte Ausrüstung, damit sie sofort das Problem eingrenzen, die Anlage reparieren und Ausfälle verhindern können.

Empfehlungen: E76 / E86 / E96

Führen Sie gründliche Untersuchungen durch, verhindern Ausrüstungsausfälle und sorgen mit regelmäßigen Inspektionen für Sicherheit. Durch eine Kamera, welche dem Detektor eine höhere Auflösung bietet, können Sie bei der Inspektion potenziell gefährlicher Ziele sicheren Abstand halten.

Empfehlungen: E96

Verbessern Sie durch Erkennung von Dämmlücken, undichten Stellen im Dach und HLK-Mängeln die Energieeffizienz. Sie verlieren keine Zeit mit der Problemsuche, sondern können umgehend den Reparaturbedarf ermitteln und das Ausmaß von Schäden mit leicht lesbaren Wärmebildern belegen.

Empfehlungen: E52 / E54 / E86

Mit EST (Elevated Skin Temperature) erfassen und visualisieren Wärme zur schnellen Erkennung von Personen mit erhöhter Hauttemperatur / Fieber. Der integrierte Screen-EST-Modus bietet visuelle Positionierungsmarkierungen, automatisches Sampling zur Aktualisierung des Temperaturdurchschnitts sowie grafischer Pass/Fail-Anzeige.

Empfehlungen: E54- / E86-EST

Anfrage und Beratung.

Welche Modell ist das richtige für Sie? Unsere Experten unterstützen Sie bei der Auswahl, dass es zu Ihnen und Ihrer Messaufgabe passt. Wir freuen uns auf Ihre Kontaktaufnahme.
