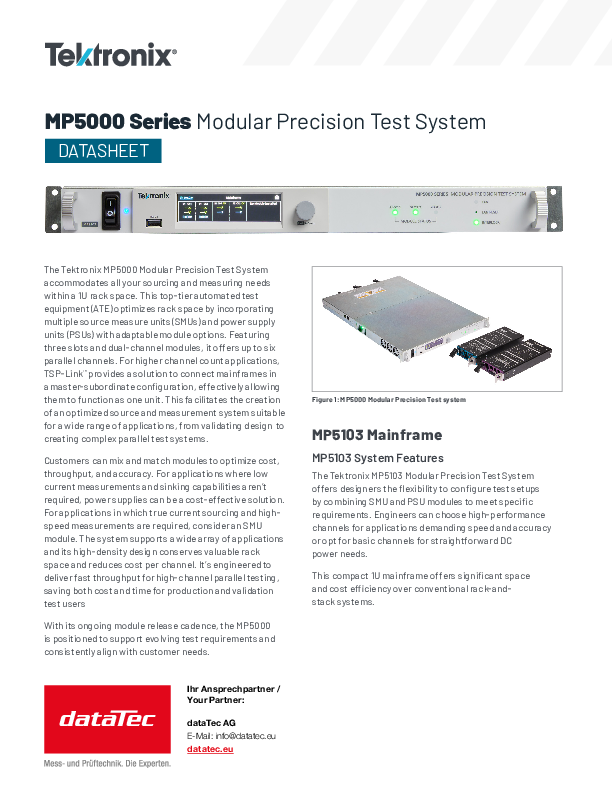

Die Tektronix MP5000 Serie ist ein flexibles und platzsparendes Testsystem für Forschung, Entwicklung und Produktion. Mit ihrem modularen Aufbau erlaubt sie die Kombination von Source Measure Units (SMUs) und Power Supply Units (PSUs) in einem 1 HE Rackgehäuse. Damit wird eine hohe Kanaldichte bei gleichzeitig niedrigen Kosten pro Kanal erreicht – ideal für moderne, automatisierte Testumgebungen.
Anwendungsmöglichkeiten
Die MP5000 Serie ist vielseitig einsetzbar, beispielsweise für:
- Versorgung und Test von elektronischen Baugruppen im Labor
- Produktionsumgebungen mit hohem Paralleltest-Bedarf
- Langzeit- und Belastungstests mit präziser Strom- und Spannungsregelung
- ATE-Systeme, in denen flexible und sichere Netzteilfunktionen benötigt werden
PSU-Modul MPSU50-2ST
Das MPSU50-2ST ist ein hochleistungsfähiges Netzgeräte-Modul mit zwei isolierten Kanälen. Es liefert Spannungen bis 50 V und Ströme bis 5 A pro Kanal und kann bei Bedarf durch Serienschaltung oder Parallelschaltung auf bis zu 100 V bzw. 10 A erweitert werden. Mit seiner integrierten Schutz- und Sense-Technologie ist es ein zuverlässiges Werkzeug für präzise Stromversorgung in Labor und Produktion.
Vorteile und Stärken
- Zwei unabhängige Kanäle pro Modul – bis zu 6 Kanäle pro Mainframe
- Erweiterte Leistungsbereiche durch Kanal-Stacking: bis 100 V oder 10 A
- Bipolare Ausgänge ohne Umstecken der Leitungen
- Eingebaute Schutzfunktionen (OVP, OCP) zum Schutz des Prüflings
- Physische Ausgangstrennung durch integrierte Relais im abgeschalteten Zustand
- Remote-Sense-Funktion (4-Draht) für genaue Spannung direkt am DUT
Weitere Bestandteile der MP5000 Serie
- MP5103 (Mainframe) – 1U Mainframe mit 3 Modul-Slots, Touch-Display, Ethernet/USB-C Schnittstellen und TSP-Link Synchronisation.
- MSMU60-2 (SMU Modul) – Hochpräzises SMU-Modul mit 2 Kanälen, bis 60 V/1,5 A, 4-Quadrantenbetrieb und Messauflösung bis 100 fA.
Technische Highlights MPSU50-2ST
- 2 isolierte Kanäle pro Modul, bis zu 6 Kanäle pro Mainframe
- Maximal 50 V / 5 A pro Kanal
- Erweiterbar auf bis zu 100 V / 10 A (seriell oder parallel)
- Maximale Ausgangsleistung: 50 W pro Kanal
- Bipolare Ausgangsfähigkeit ohne Umstecken
- Integriertes OVP (Überspannungsschutz) und OCP (Überstromschutz)
- Remote-Sense (4-Draht) für hochpräzise Ausgangsspannung
- Integriertes Ausgangsrelais für sichere Trennung im ausgeschalteten Zustand
