Die Tektronix MP5000 Serie wurde speziell für höchste Ansprüche in Entwicklung, Validierung und Produktionstests entwickelt. Dank des modularen Aufbaus kombiniert sie Source Measure Units (SMUs) und Power Supply Units (PSUs) in einem kompakten 1U Rackformat. Damit sparen Anwender wertvollen Platz und Kosten im Labor oder Test-Rack.
Anwendungsmöglichkeiten
Die MP5000 Serie eignet sich für eine Vielzahl von Anwendungen, darunter:
- Validierung und Debugging von Schaltungen und Halbleitern
- Hochkanalige Paralleltests in automatisierten Testumgebungen (ATE)
- Präzise Charakterisierung von Bauteilen
- Zuverlässigkeitstests mit synchronisierten Multi-Mainframe-Setups

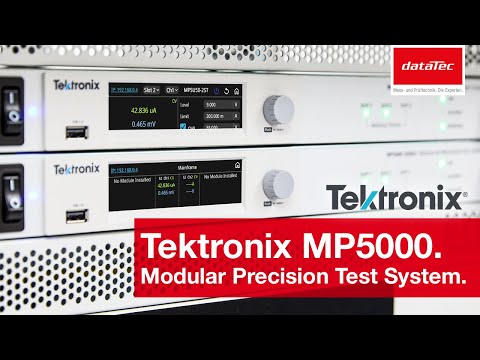

Mainframe MP5103
Das hier vorgestellte MP5103 ist das Herzstück der MP5000 Serie. Dieses kompakte 1 HE Mainframe ist hochflexibel und lässt sich mit bis zu drei Modulen bestücken. Durch die Kombination von PSU- und SMU-Modulen kann das MP5103 exakt an die jeweilige Anwendung angepasst werden. Die modulare Bauweise ermöglicht das Hinzufügen oder Entfernen von Modulen im laufenden Betrieb, wodurch Stillstandszeiten minimiert werden.
Vorteile und Stärken
- Kompakte Bauweise (1U) spart wertvollen Rackplatz
- 3 Slots
- Bis zu 6 Kanäle pro Mainframe
- Hohe Flexibilität durch freie Modulwahl (SMU/PSU)
- Einfache Skalierung über TSP-Link für synchronisierte Multi-Mainframe-Systeme
- Moderne Schnittstellen wie 1 Gbps Ethernet und USB-C für schnellen Datentransfer
- Integrierte Touch-Bedienung für einfache Einrichtung und Fehlersuche
Verfügbare Module
- MSMU60-2 (SMU Modul) – Präzise Source Measure Unit mit 2 Kanälen, bis 60 V/1,5 A, 4-Quadrantenbetrieb, hochauflösende Messung bis 100 fA. Ideal für exakte I/V-Charakterisierung.
- MPSU50-2ST (PSU Modul) – Leistungsstarkes Netzgeräte-Modul mit 2 Kanälen, bis 50 V/5 A (erweiterbar auf 100 V/10 A bei Reihenschaltung). Mit OVP/OCP-Schutz und Remote Sense für genaue Spannungsversorgung.
Technische Highlights
- 1U Mainframe mit 3 Modul-Slots (bis zu 6 Kanäle)
- TSP-Link Synchronisation < 500 ns
- 18 digitale I/O-Pins für Handshake-Signale
- Hot-Swap-fähige Module ohne Neustart
- SMU-Modul: bis 60 V / 1,5 A, 6½-stellige Messauflösung
- PSU-Modul: bis 50 V / 5 A, erweiterbar auf 100 V / 10 A
- Ethernet (1 Gbps) und USB-C für schnelle Datenübertragung
- Integriertes Touch-Display für Setup und Diagnose
- Software-Optionen: Web Interface, TSP Toolkit, ACS Suite, Python/IVI/LabVIEW Treiber
