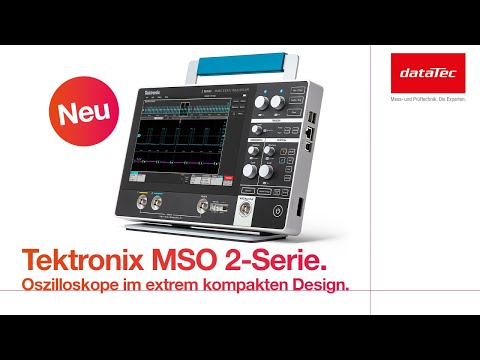

Tektronix MSO24 | Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät

Herstellernummer: MSO24

MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
MSO24
27 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Tektronix MSO24 | Mixed-Signal Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät.

  • Display: 10,1” kapazitives TFT Touchscreen mit WXGA (1280 px x 800 px) Auflösung
  • Analoge Eingänge: 4
  • Optionale digitale Eingänge: 16
  • Verfügbare Bandbreiten: 70, 100, 200, 350, 500 MHz
  • Sample-Rate: 2.5 GS/s Half channels // 1.25 GS/s All channels
  • Aufzeichnungslänge: 10 M points per channel
  • Vertikale Auflösung: 8 bits ADC / Up to 16 bits in high-resolution mode
  • Trigger: Edge, pulse width, runt, timeout, logic, setup & hold, rise/ fall time, and parallel bus
  • Standardmäßige Analysefunktionen:
    • Cursors: Waveform, V bars, H bars, and V&H bars
    • Measurements: 36
    • Plots: XY, limit mask
    • Math: Basic waveform arithmetic, FFT, and advanced equation editor
    • Search: Search on any trigger criteria
  • Optionale Serial trigger, decode and analysis: I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, and SENT
  • Optionaler Arbiträr-Generator: 50 MHz waveform generation
  • Connectivity: USB 2.0 Host, USB 2.0 Device (2 ports), LAN (10/100 MB/s Base-T Ethernet)
  • Optionales Akku-Pack: Mit bis zu 6 Stunden Akku-Laufzeit
  • Abmessungen (H x B x T)(ohne Akku-Pack): 210 mm x 344 mm x 40,4 mm
  • Gewicht (ohne Akku-Pack): 1,8 kg

Technische Daten

Dokumente und Downloads

Datenblatt
MSO22
pdf | 3.34 MB
Anwenderbericht
Keithley-KickStart_Applications-Guide
pdf | 4.92 MB
Handbuch
MSO2-Serie
pdf | 3.04 MB

Beschreibung

MSO24 | Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät

Die Oszilloskope der Tektronix MSO 2 Serie verfügen über bis zu 4 analoge Kanäle, 500 MHz Bandbreite, 2,5 GS/s Abtastrate, 16-Kanal-MSO (optional), 50 MHz AFG (optional), 4-Bit-Digital-Pattern-Generator (optional), fortgeschrittene Trigger (optional), Protokolldekodierung (optional), DVM und Frequenzzähler - und das alles in einem kompakten Format mit einer Tiefe von ca. 1,5", was es zum idealen Oszilloskop für elektronische Fehlersuche und Tests macht, egal wo Sie arbeiten.

Mit einem kapazitiven Touchscreen und einer äußerst intuitiven Benutzeroberfläche, die speziell für die Berührungssteuerung entwickelt wurde, reiht sich das MSO2 in die Familie der preisgekrönten Tektronix Next-Generation-Oszilloskope ein. Bearbeiten Sie direkt auf dem Touchscreen die Ausrichtung, den vertikalen & horizontalen Zoom, passen Sie den Maßstab an, blenden Sie mit einem Wisch die Ergebnisleiste und das Menü ein, und vieles mehr. Die gemeinsame Benutzeroberfläche und die Programmierschnittstelle der Next-Gen-Serien machen es einfach, jedes Oszilloskop der nächsten Generation von Tektronix zu verwenden.

Das übersichtliche Front-Panel enthält zudem die wichtigsten Tasten und Regler mit farbkodierten LED-Ringlichtern, um einen schnellen Zugriff auf die am häufigsten verwendeten Geräteeinstellungen zu ermöglichen.

Das optionale Akku-Pack ermöglicht Ihnen, Ihr Labor-Oszilloskop schnell, einfach und völlig flexibel im Feld zu nutzen.

Eine große Auswahl an kompatiblen Tastköpfen und das umfangreiche Zubehörprogramm machen das Tektronix MSO 2 Serie zum leistungsfähigsten und vielseitigsten Gerät seiner Klasse.

Wählen Sie Ihr Modell:

Diese Variante des MSO der Serie 2 verfügt über 4 analoge Kanäle. Sie erhalten das MSO der Serie 2 auch mit 2 analogen Känlen (MSO22) sowie optional mit 16 digitalen Kanälen. Wählen Sie Ihre Bandbreiten-Option: Sie erhalten das 2 Series MSO mit 70, 100, 200, 350 und 500 MHz.
