Série GI2K - Sources de courant AC pour les tests de courant élevé

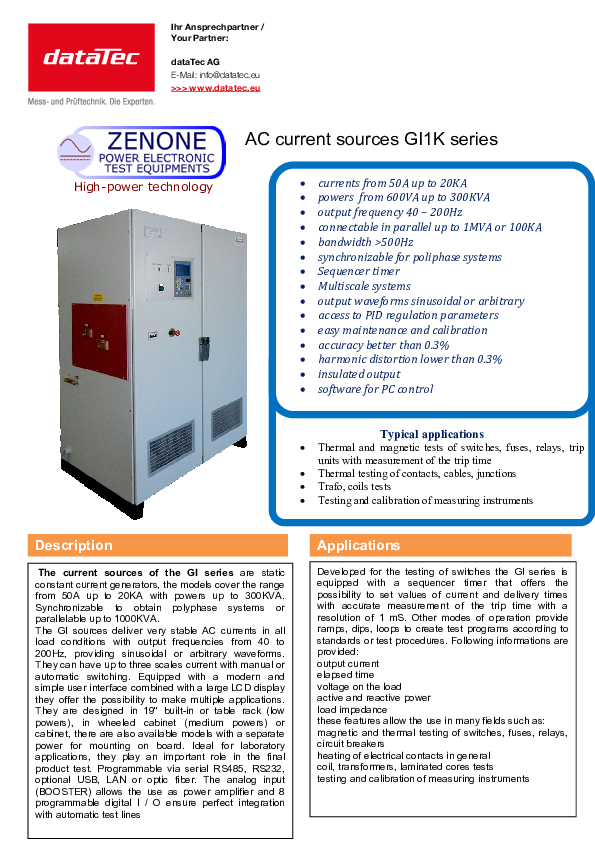

Les sources de courant AC de la série GI2K sont des générateurs statiques de courant constant pour des courants alternatifs très stables sur une large plage de charge. Selon le modèle, la série couvre des courants de sortie de 50 A à 20 kA et des puissances de 600 VA à 300 kVA. Les appareils fonctionnent avec une fréquence de sortie réglable de 40 à 200 Hz et prennent en charge les formes de sortie sinusoïdales et librement définissables (arbitraires). Pour les puissances d'essai plus importantes, les systèmes peuvent être synchronisés (pour les applications polyphasées) ou montés en parallèle (jusqu'à 1 MVA ou 100 kA).
Appellez-nous ou envoyez-nous une demande de devis, nous nous ferons un plaisir de vous conseiller et de configurer avec vous le système optimal pour votre application :
Caractéristiques générales et possibilités d'utilisation
- Développé pour les tests thermiques et magnétiques sur les interrupteurs, les fusibles, relais et unités de déclenchement, y compris la mesure précise du temps de déclenchement
- Tests thermiques de contacts, de câbles et de connexions (jonctions)
- Tests sur transformateurs, bobines et noyaux magnétiques
- Test et étalonnage d'appareils de mesure
- Temporisation de séquenceur pour les séquences de test (par ex.B. rampes, dips, boucles) avec une résolution temporelle allant jusqu'à 1 ms
- Systèmes à plages multiples (1 à 3 plages de courant) avec commutation manuelle ou automatique des plages
- Régulation stable avec accès aux paramètres PID, faibles harmoniques et haute précision
- Lien PC et intégration dans des lignes de test automatiques via des interfaces série et des E/S numériques programmables
Modèles disponibles de la série GI2K
La série GI2K est conçue comme une combinaison de puissance nominale et de courant nominal dépendant du modèle. Vous choisissez ainsi l'appareil adéquat en fonction de l'intensité de courant et de la puissance de test dont vous avez besoin.
Niveaux de puissance disponibles
- 600 VA
- 1200 VA
- 2500 VA
- 5 kVA
- 7.5 kVA
- 10 kVA
- 15 kVA
- 20 kVA
- 30 kVA
- 50 kVA
- 75 kVA
- 100 kVA
- 150 kVA
- 200 kVA
- 300 kVA
Courants nominaux disponibles
- 50 A
- 120 A
- 240 A
- 350 A
- 500 A
- 750 A
- 1000 A
- 2000 A
- 3000 A
- 4000 A
- 5000 A
- 6000 A
- 8000 A
- 10 kA
- 12 kA
- 15 kA
- 20 kA
- Autres courants nominaux sur demande
Appellez-nous ou envoyez-nous une demande de devis, nous vous conseillerons volontiers et configurerons avec vous le système optimal pour votre application :
Variantes de boîtier et de montage
- Rack horizontal encastré
- Rack vertical encastré
- Rack de tableRack (notamment pour les petites puissances)
- Armoire électrique mobile (puissances moyennes)
- Armoire électrique
- Électronique et partie puissance séparées pour montage sur carte
Options de modèles et options supplémentaires
- /M-GI-SW : Logiciel GImanager avec fonction d'arbitrage monophasé
- /M3-GI-SW : Logiciel GImanager avec fonction d'arbitrage triphasé
- /Rack : Rack pour montage encastré (jusqu'à 5 kVA)
- /Rack-V : Rack pour montage vertical (jusqu'à 5 kVA)
- /3-Rack : Armoire électrique avec sources triphasées
- /LAN : interface LAN
- /USB : interface USB
- /Rout : sortie sur la face arrière
- /Fout : sortie sur la face avant
- /Sout : accès à une sortie spéciale (spécification requise)
- /ATE : Sans écran
- /Cons : unité de commande séparée (câble de 3 m)
- /F-I/O : ports E/S et série en face avant
- /R-I/O : ports E/S et série en face arrière
- /F-ms : interrupteur principal en face avant
- /R-ms : Interrupteur principal sur la face arrière
- Autres exécutions et finitions sur demande
Caractéristiques des produits de la série:
- Plage de courant de sortie : 50 A à 20 kA
- Puissance de sortie : 600 VA à 300 kVA
- Fréquence de sortie : 40 à 200 Hz (résolution 0.01 Hz, précision 0.15%)
- Largeur de bande : > ; 500 Hz
- Formes d'onde : sinusoïdale ou librement définissable (arbitraire)
- Nombre de plages de courant (échelles) : 1 à 3, commutables manuellement ou automatiquement
- Résolution du courant : 0.3% de la valeur finale (F.S.)
- Courant min. réglable : 1/20 de la valeur finale (F.S.)
- Précision (courant) : meilleure que 0.3% F.S. ; mesure de courant : plage +10% F.S., résolution 0.2%, précision 0.3%
- Mesure de la tension : plage +10% F.S., résolution 0.5%, précision 0.5%
- Mesures supplémentaires : Facteur de puissance (PF), impédance, fréquence ; affichage, entre autres, du courant, du temps, de la tension de charge, de la puissance active/réactive, de l'impédance de charge
- Distorsion harmonique (THD) à 50-60 Hz : typ. 0.2% ; ondulation HF : typ. 0.3% F.S.
- Minuterie du séquenceur : 1 ms à l'infini, résolution 1 ms, jusqu'à 30 pas ; modes, entre autres, de l'ondulation.entre autres Auto-Repeat, Ramp, Pause/Resume, Continuous ou Pulsed
- Synchronisation/déphasage : Auto/réseau/externe ; 0-360°, résolution 1°, précision ±1° ; angle de départ 0-360°
- Interfaces : RS232 et RS485 (isolées) ; en option USB, LAN ou fibre optique
- Entrées/sorties numériques : 4 entrées (24 V NPN, programmables) et 4 sorties (24 V PNP, programmables)
- Booster/Contrôle analogique : 0 à 20 pk-pk (utilisation possible comme amplificateur de puissance)
- Alimentation : 230 V 1~ ±10% ou 400 V 3~ ±10%, 45-65 Hz ; cos(phi) typ. 0.85 ; protection via automate
- Sortie isolée ; isolation ligne/sortie/GND : 2500 Vrms, sortie/GND : 1500 Vrms
- Refroidissement : ventilation forcée ; indice de protection IP20 ; température de fonctionnement 5-40 °C, stockage -5 à 60 °C
- Niveau de bruit : typ. 65 dBA (à 1 m)
- Sécurité/EMV : CE (EMC et LVDT)
