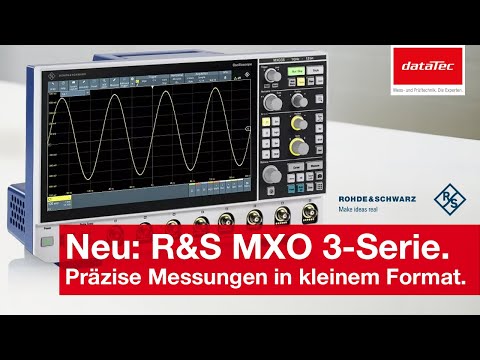

Rohde&Schwarz MXO 34 | Oscilloscope, appareil de base, 100 MHz, 4 canaux, USB, LAN, 5 GSa/s, 12 bits, 125 MPts/ch, série MXO3 (1335.2050.04)

Name: MXO 34 | Oscilloscope, appareil de base, 100 MHz, 4 canaux, USB, LAN, 5 GSa/s, 12 bits, 125 MPts/ch, série MXO3 (1335.2050.04)
Brand: Rohde&Schwarz
SKU: 1335.2050.04
Price: 5013.0 CHF
Availability: InStock

Numéro de fabrication : 1335.2050.04

Délai de livraison sur demande

5 013,00 CHF

TVA 5 419,05 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

Rohde & ; Schwarz MXO 34 | Oscilloscope, appareil de base, 100 MHz, 4 canaux, USB, LAN, 5 GSa/s, 12-bit, 125 MPts/ch, série MXO3 (1335.2050.04).

Données techniques

Bande passante (MHz):	100
Compteur:	Non
DVM:	Oui
Dimensions (L x l x H) (mm):	163 x 375 x 233
Générateur de fonctions:	En option : AWG 50 MHz
Interfaces:	USB, LAN
Modèle:	1335.2050.04
Mémoire segmentable:	Oui
Nombre de canaux:	4
Numéro d'article:	MXO 34
Particularités:	En option : 16 canaux numériques, mise à niveau de la mémoire
Poids (kg):	4
Profondeur de mémoire:	125 MPts
Résolution verticale:	12 bits
Taille de l'écran:	29,46 cm
Taux d'acquisition du signal:	4.500,000 wfms/s
Taux d'échantillonnage:	5 GSa/s
Type d'écran:	1920 x 1080, Full HD
Types de déclencheurs:	Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Setup & hold, Pattern, State, Zone trigger (A/B/R trigger), Serial bus trigger

Description

MXO 34 | Oscilloscope, appareil de base, 100 MHz, 4 canaux, USB, LAN, 5 GSa/s, 12 bits, 125 MPts/ch, série MXO3 (1335.2050.04)

Les oscilloscopes Rohde & ; Schwarz de la série MXO 3 disposent d'une bande passante allant jusqu'à 1 GHz (selon l'option), de 4 ou 8 voies analogiques, d'un CAN 12 bits (jusqu'à 18 bits en mode HD), d'un débit allant jusqu'à 5 GSa/s, d'une mémoire allant jusqu'à 500 Mpts par voie et d'un taux de mise à jour allant jusqu'à 4,5 millions d'octets. Wfms/s.

Une sonde passive de 500 MHz par canal est comprise dans la livraison ; la série supporte l'interface de sonde R&S et donc une large palette de sondes.

Applications typiques

Laboratoire & ; Usage général: Gamme temps/fréquence, corrélation, analyse logique/protocole et tracés de Bode directement sur l'appareil - le MXO 3 remplace plusieurs appareils individuels dans de nombreuses configurations.
Conversion de puissance: Huit canaux permettent d'observer simultanément des inverseurs à trois/six phases, des pilotes de grille et des courants/tensions - avec une plage dynamique élevée grâce au mode HD 18 bits.
Séquencement de puissance &-Intégrité: Une longueur d'enregistrement allant jusqu'à 500 Mpts, une sensibilité de 1 mV/div et un décalage de ±3 V permettent de capturer avec précision les plus petits événements d'ondulation/de bruit.
Automotive: Huit canaux pour les grilles PWM, l'analyse de bus (par ex. CAN/LIN/SENT) et l'analyse de spectre pour évaluer le comportement des entraînements.
Intégrité du signal & ; débogage CEM: Jusqu'à >4,5 Mwfms/s de taux de mise à jour, un historique segmenté et jusqu'à 50.000 FFT/s accélèrent la recherche d'erreurs.

Variante MXO34 (4 canaux)

Le MXO34 présenté ici est la variante à 4 canaux de la série - idéale pour les environnements de développement et de formation qui exigent des dimensions compactes, une haute résolution et une forte fonctionnalité. Il partage l'architecture, les spécifications et les options des appareils à 8 canaux, mais son prix reste particulièrement attractif.

Le MXO34 convient parfaitement aux tâches de débogage classiques à 4 canaux avec une grande fidélité du signal et des performances de déclenchement élevées. Le modèle MXO38 à 8 canaux est prédestiné aux entraînements polyphasés, au séquençage de puissance et aux tâches de mesure parallèles.

Modèles préconfigurés (configurés en usine)

En exclusivité pour le lancement sur le marché, tous les modèles sont également disponibles sous forme de paquets préconfigurés. Ceux-ci comprennent, outre les accessoires standard, gratuitement le vaste bundle d'extension MXO3-PK1 (générateur, 500 Mpts, apps Power/FRA, décodeur de protocole, etc.) Bien entendu, il est également possible de mettre à niveau ultérieurement les bandes passantes des paquets préconfigurés.

Paquets MXO34 préconfigurés avec 4 canaux analogiques

MXO34-1PK (bande passante 100 MHz) : Entrée économique dans la technique de mesure 12 bits avec toutes les fonctionnalités.
MXO34-2PK (bande passante 200 MHz) : Plus de réserve de bande passante pour les signaux embarqués et les alimentations à découpage.
MXO34-3PK (bande passante de 350 MHz) : Optimisé pour les signaux numériques/de puissance plus rapides.
MXO34-5PK (bande passante de 500 MHz) : Large standard pour le débogage de signaux mixtes & ; pré-tests CEM.
MXO34-10PK (bande passante de 1 GHz) : Bande passante maximale dans la classe des 4 canaux.

Paquets MXO38 préconfigurés avec 8 canaux analogiques

MXO38-1PK (bande passante 100 MHz) à MXO38-10PK (bande passante 1 GHz) : Huit canaux pour les applications multiphases, le débogage parallèle de la synchronisation/alimentation et l'analyse de bus série - dans la plus petite plateforme 1 GHz à 8 canaux au monde avec option MSO et générateur intégré.

Caractéristiques de la série:

4 / 8 canaux analogiques
Largeurs de bande en usine : 100 / 200 / 350 / 500 MHz / 1 GHz (les largeurs de bande peuvent également être étendues ultérieurement par mise à niveau).
Taux d'échantillonnage jusqu'à 5 GSa/s
Mémoire 125 Mpts/canal, 500 Mpts en option (option MXO3-B105).
ADC 12 bits (jusqu'à 18 bits en mode HD) ; déclenchement numérique à haute sensibilité et hystérésis réglable.
Taux de mise à jour jusqu'à 4,5 Mwfms/s ; mémoire historique/de segment et déclencheur de zone (plage de temps et de fréquence).
Analyse : déclencheur numérique, déclencheur de zone (temps/fréquence), jusqu'à 50.000 FFT/s, mesures hardware-Math/rapides.
Options : MSO 16 Ch, AWG 50 MHz, applications Power/FRA, décodeur de protocole étendu (I²C/SPI/UART, CAN/CAN FD/CAN XL/LIN/SENT, ARINC 429/MIL-STD-1553/SpaceWire, SPMI/RFFE, 10BASE-T1S).
11,6″ écran Full-HD, sortie HDMI ; SmartGrid-UI.
Options : MSO 16 canaux (MXO3-B1), AWG 1 canal 50 MHz (MXO3-B6), décodeur de protocole & ; Power-Apps (entre autres. entre autres K31, K36, K510, K520, K530, K550, K560).
Dimensions : env. 375 × 233 × 163 mm (5 U)
Poids : env. 4 kg
