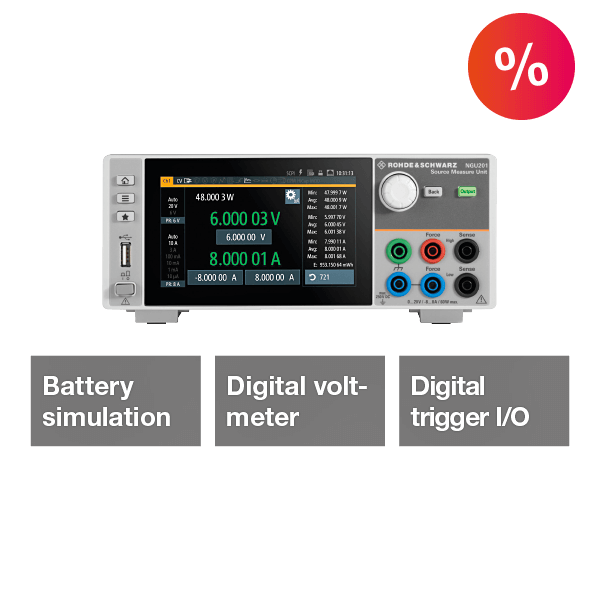

L'unité de mesure de source (SMU) à deux quadrants NGU201 et l'unité de mesure de source à quatre quadrants NGU401 de Rohde & ; Schwarz fournissent respectivement jusqu'à 60 W de puissance de sortie et de puissance de puits. Les canaux sont flottants, isolés galvaniquement et protégés contre les surcharges et les courts-circuits.
Avec six plages de mesure pour le courant et une résolution allant jusqu'à 6 ½ chiffres pour la mesure de la tension, du courant et de la puissance, les unités de mesure de source NGU sont parfaites pour la caractérisation d'appareils fonctionnant à partir d'une puissance absorbée extrêmement faible jusqu'à des courants élevés de l'ordre des ampères.
L'utilisation d'ampèremètres avec amplification de la rétroaction augmente la précision et étend la sensibilité jusqu'à la gamme des nA.
Avec un taux d'acquisition pouvant atteindre 500 000 échantillons par seconde, il est possible de détecter des variations de tension ou de courant extrêmement rapides.
Les appareils offrent une récupération de charge rapide de < ; 30 μs associée à une suroscillation minimale, même lors d'un changement de charge exigeant.
La conception linéaire des étages de sortie permet aux NGU-SMU de fonctionner comme source et comme puits avec une ondulation résiduelle et un bruit minimaux.
La variante à deux quadrants NGU201 a été principalement conçue pour alimenter des appareils à tester avec des courants de repos extrêmement faibles, comme les appareils Bluetooth Low Energy.
L'impédance de sortie réglable et le réglage rapide de l'impédance en font l'outil idéal pour alimenter des appareils fonctionnant sur batterie. La fonction optionnelle de simulation de batterie offre des conditions de test qui imitent l'utilisation d'une vraie batterie. Une entrée voltmètre optionnelle permet de se passer d'un multimètre numérique supplémentaire dans de nombreuses applications.

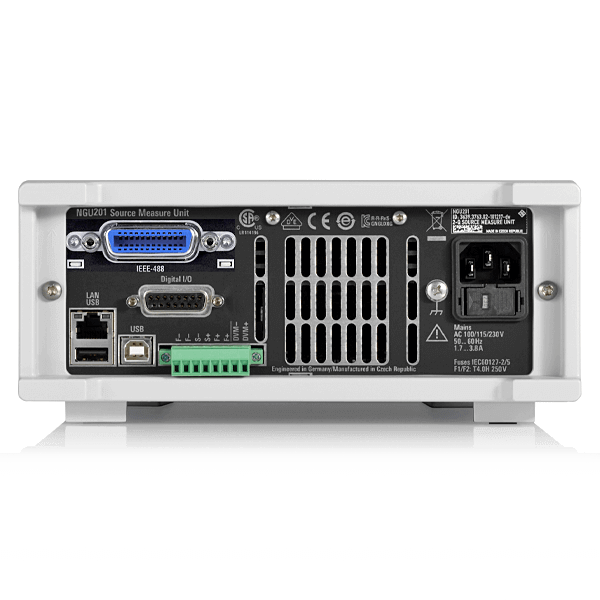

Ce pack comprend le SMU NGU201 de Rohde & ; Schwarz ainsi que l'interface GPIB NGU-B105.
Caractéristiques du produit :
- Régulation rapide de la charge
- Alternance résiduelle minimale et faible bruit
- Valeurs de mesure avec une résolution allant jusqu'à 6 ½ chiffres
- Séparation galvanique, Canaux sans mise à la terre
- Étage de sortie isolé galvaniquement avec relais
- Mode priorité de tension et priorité de courant
- Mode haute capacité
- Acquisition de données à grande vitesse (fonction FastLog)
- Fonctions de protection pour la protection de l'appareil et de l'objet à tester
- Limites de sécurité pour la protection de l'objet à tester
