PMK FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 batteries, système de verrouillage magnétique

Name: FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 batteries, système de verrouillage magnétique
Brand: PMK
SKU: FF-1500A
Price: 14993.0 CHF
Availability: InStock

Numéro de fabrication : FF-1500A

En réapprovisionnement- en cours d'approvisionnement. Délai de livraison sur demande

14 993,00 CHF

TVA 16 207,43 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

PMK FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 accus, système de verrouillage magnétique.

Données techniques

Dimensions (L x l x H) (mm):	117 x 26,5 x 50,5
Impédance d'entrée:	200 kΩ
Modèle:	FF-1500A
Numéro d'article:	FF-1500A
Plage de fréquence maxi (MHz):	1500
Poids (kg):	0.336
Sécurité électrique:	±60 kV (DC + crête AC)

Description

FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 batteries, système de verrouillage magnétique

La sonde haute tension isolée optiquement FireFly de PMK est une solution de pointe pour la détection précise de signaux différentiels avec une large bande passante à des tensions de mode commun élevées. Avec une bande passante de premier ordre de >1,5 GHz, une large plage de tensions d'entrée différentielles, un CMRR allant jusqu'à >180 dB et un mode commun de 60 kV, la FireFly est la solution de mesure idéale pour la caractérisation des dispositifs GaN et SiC et le développement de la conception au niveau du système.

La nouvelle interface isolée optiquement de PMK et le design unique de la tête de mesure compacte et coudée sont les principales caractéristiques qui distinguent la FireFly des autres solutions sur le marché. Elles permettent des mesures très stables et précises sur une large plage de températures et un accès facile aux points de mesure dans les espaces les plus restreints.

Le design compact et coudé de la sonde permet d'utiliser des câbles de pointe de sonde plus courts, ce qui permet d'obtenir des mesures avec une meilleure fidélité du signal et moins de contraintes sur le point de mesure. Le large choix de connecteurs pour les pointes de sonde et les accessoires de FireFly offre une connexion fiable, sans interférence et de haute qualité aux points de mesure.

La tête de sonde de FireFly est alimentée par une pile 18650 facilement remplaçable et rechargeable, conforme aux normes industrielles, qui permet une utilisation continue jusqu'à 30 heures à température ambiante. Comme toutes les sondes PMK, FireFly dispose d'un connecteur de sortie BNC universel et est compatible, quel que soit le fabricant, avec tout oscilloscope ayant une impédance d'entrée de 50 Ω ou 1 MΩ et un connecteur de traversée de 50 Ω.

La sonde HV peut être commandée par les commandes du boîtier d'interface ou par une interface externe. Le logiciel "PMK Probe Control" offre à l'utilisateur la possibilité de contrôler les sondes à distance via un ordinateur et met à disposition de l'utilisateur une interface utilisateur graphique. Le logiciel est gratuit et fourni avec les blocs d'alimentation PMK PS-02 et PS-03, qui sont nécessaires pour alimenter les sondes.

Accessoires

PMK
FF-SQ-MMCX5

5x MMCX ligne Y, MMCX hêtre sur 2x 0,635mm femelle adapté aux connecteurs poteaux carrés de 0,100''.

Délai de livraison sur demande

400,00 CHF

PMK
FF-2XR-MMCX

Ligne MMCX en Y, prise MMCX femelle sur 2x XR Mini-Hook

Délai de livraison sur demande

127,00 CHF

PMK
FF-HTS-MMCX2

2x adaptateur de câble MMCX à souder HT, prise femelle MMCX avec câble RF Micro-Coax 50 Ohm, extrémité ouverte, -40°C à +155°C

Délai de livraison sur demande

113,00 CHF

PMK
FF-HTSPAD-MMCX3

3x adaptateur de câble MMCX à souder HT, prise MMCX avec ligne RF micro coaxiale 50 ohms, pad flexible à souder, -40°C à +155°C, (1x 0Ω, 1x 36Ω, 1x 75Ω)

Délai de livraison sur demande

353,00 CHF

PMK
FF-UFL-MMCX2

Adaptateur de câble MMCX 2x, prise femelle MMCX avec câble RF Micro-Coax 50 Ohms sur prise mâle U.FL, -40°C à +125°C

Délai de livraison sur demande

123,00 CHF

PMK
FF-MMCX-10V

Câble d'entrée de sonde FireFly ±10V, >1,3 GHz, 10x diviseur

1 en stock. Prêt à être expédié en 1 jour ouvrable

705,00 CHF

PMK
FF-MMCX-1V

Câble d'entrée de sonde FireFly, 1x diviseur ±1V, >1,5 GHz, 50Ω terminés pour les mesures de shunt

Délai de livraison sur demande

705,00 CHF

PMK
FF-MMCX-250V

Câble d'entrée de sonde FireFly ±250V, TBD GHz, 250x diviseur

Délai de livraison sur demande

893,00 CHF

PMK
FF-MMCX-25V

Câble d'entrée de sonde FireFly ±25V, >1,3 GHz, 25x diviseur

7 en stock. Prêt à être expédié en 1 jour ouvrable

705,00 CHF

PMK
FF-MMCX-50V

Câble d'entrée de sonde FireFly ±50V, >1,3 GHz, 50x diviseur

Délai de livraison sur demande

705,00 CHF

PMK
FF-WSQ-1000V

Câble d'entrée de sonde FireFly, 1000x diviseur, pour connecteur de poteau 5,08mm ±1000V, TBD GHz

Délai de livraison sur demande

1 410,00 CHF

PMK
FF-WSQ-2500V

Câble d'entrée de sonde FireFly, 2500x diviseur, pour connecteur de poteau 5,08mm ±2500V, TBD GHz

Délai de livraison sur demande

1 410,00 CHF

Recommandations

PMK
889-09V-PS3

Alimentation à 4 canaux PS-03 pour BumbleBee et Sonic Sonde active, connexion USB

Délai de livraison sur demande

1 029,00 CHF

PMK
890-520-900

Câble d'alimentation PMK Alimentation pour BumbleBee/FireFly 0,5m, ISVK-PP

Délai de livraison sur demande

156,00 CHF

PMK
890-520-915

Câble d'alimentation PMK Alimentation pour BumbleBee/FireFly 1,5m, ISVK-PP-1,5M

Délai de livraison sur demande

181,00 CHF

PMK
D010031

Terminaison de ligne, BNC (m-f), DC - 1GHz, 0,5W, 50 Ohm, PD003

Délai de livraison sur demande

45,00 CHF

PMK
889-09V-PS2

Alimentation à 2 canaux PS-02 pour BumbleBee et Sonic Sonde active, connexion USB

En réapprovisionnement- en cours d'approvisionnement. Délai de livraison sur demande

776,00 CHF

PMK
889-09V-PS2-L

Alimentation à 2 canaux PS-02 pour BumbleBee et Sonic Sonde active, USB et LAN

Délai de livraison sur demande

1 138,00 CHF

PMK
889-09V-PS3-L

Alimentation à 4 canaux PS-03 pour BumbleBee et Sonic Sonde active, USB et LAN

Délai de livraison sur demande

1 391,00 CHF

Informations sur le fabricant

PMK

PMK Mess- und Kommunikationstechnik est un fabricant familial actif à l’international, spécialisé dans les solutions de sondes haute fréquence et la métrologie électrique pour les tâches actuelles de test et de mesure dans les conceptions électroniques. Son portefeuille comprend notamment des sondes résistantes aux hautes tensions et aux températures élevées, des transducteurs de courant et des accessoires de mesure pour l’électronique de puissance, l’automobile, les télécommunications, la technique médicale et la fourniture d’énergie.

PMK FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 batteries, système de verrouillage magnétique

PMK FF-1500A | Sonde FireFly, isolée optiquement, 1,5 GHz, >180 dB, 2 m de câble en fibre optique, 2 accus, système de verrouillage magnétique.

Données techniques

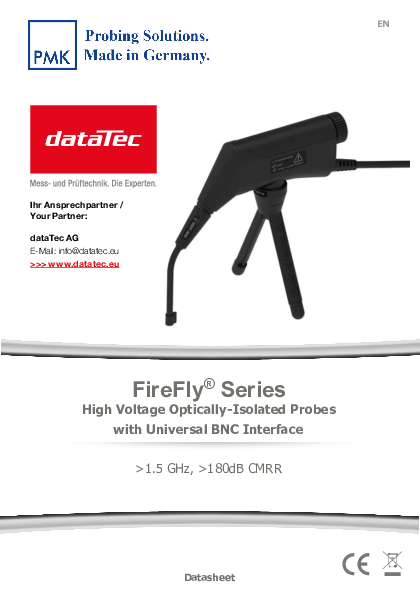

Documents et téléchargements
