Pico PQ402 | PicoScope 5464E Kit MSO oscilloscope USB, 200 MHz (16 bits), 4 voies analogiques + 16 MSO, résolution 16 bits (1 GS)

Name: PQ402 | PicoScope 5464E Kit MSO oscilloscope USB, 200 MHz (16 bits), 4 voies analogiques + 16 MSO, résolution 16 bits (1 GS)
Brand: Pico
SKU: PQ402
Price: 4376.0 CHF
Availability: InStock

Numéro de fabrication : PQ402

Délai de livraison sur demande

4 376,00 CHF

TVA 4 730,46 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

PicoScope PQ402 | Kit oscilloscope USB 5464E MSO, 200 MHz (16 bits), 4 voies (analogiques) + 16 MSO, résolution 16 bits (1 GS).

Données techniques

Bande passante (MHz):	200
Compteur:	Oui
DVM:	Oui
Dimensions (L x l x H) (mm):	221 x 173 x 30
Garantie (années):	5
Générateur de fonctions:	Oui
Interfaces:	USB
Modèle:	Kit MSO 5464E
Mémoire segmentable:	Oui
Nombre de canaux:	4
Nombre de canaux numériques:	16
Numéro d'article:	PQ402
Poids (kg):	0
Profondeur de mémoire:	512 MPts
Résolution verticale:	16 bits
Taux d'acquisition du signal:	300 000 wfms/s
Taux d'échantillonnage:	1 GSa/s
Types de déclencheurs:	Aucun, automatique, répétition, unique, rapide, bord, fenêtre, largeur d'impulsion, largeur d'impulsion de la fenêtre, extinction de niveau, extinction de fenêtre, intervalle, signal parasite, temps de transition, logique

Description

PQ402 | PicoScope 5464E Kit MSO oscilloscope USB, 200 MHz (16 bits), 4 voies analogiques + 16 MSO, résolution 16 bits (1 GS)

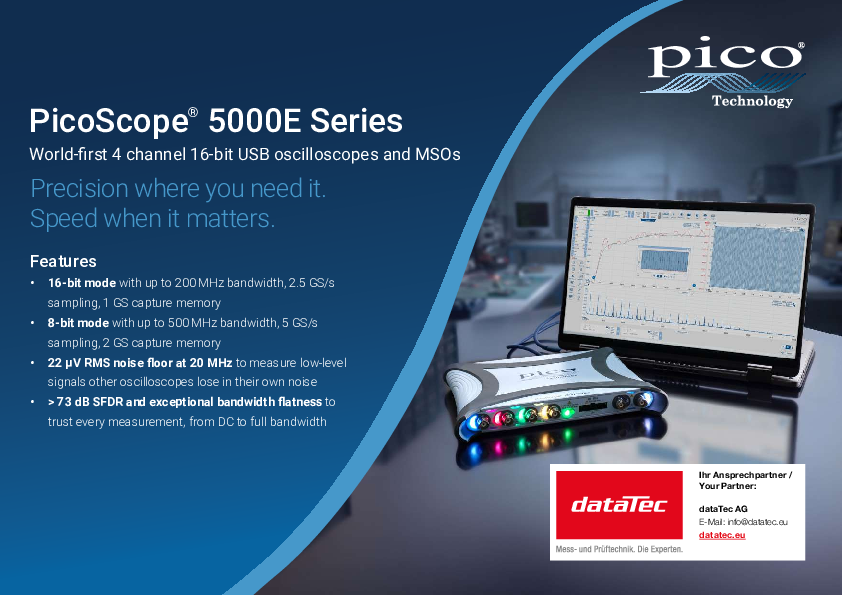

La série PicoScope 5000E propose des oscilloscopes sur PC haute résolution destinés aux mesures précises et aux analyses de signaux complexes. Ces appareils combinent une résolution de 16 bits avec un taux d'échantillonnage élevé pouvant atteindre 2,5 GS/s, un faible bruit propre et une plage dynamique supérieure à 73 dB. Ils sont donc particulièrement adaptés aux applications nécessitant à la fois une grande précision et un traitement rapide des signaux.

La série comprend des fonctions de déclenchement étendues, l'analyse de spectre FFT, le décodage de protocoles série, les analyses DeepMeasure, des canaux Math ainsi que des générateurs de fonctions et arbitraires intégrés. Les modèles MSO complètent les canaux analogiques par 16 entrées numériques supplémentaires et permettent l'analyse simultanée de signaux analogiques et numériques dans les applications embarquées, automobiles et industrielles.

Différences par rapport aux autres variantes

Le PicoScope 5464E MSO est le modèle mixte-signal le plus performant de la série classique PicoScope 5000E. Il combine quatre canaux analogiques avec 16 entrées numériques et offre une bande passante de 200 MHz avec une résolution 16 bits intégrale. Cet appareil est donc idéal pour les analyses de signaux mixtes exigeantes, les systèmes embarqués rapides ainsi que les applications de laboratoire et de développement de haute précision.

Par rapport aux modèles 5462E MSO et 5463E MSO, le 5464E MSO offre la bande passante la plus élevée et le temps de montée le plus rapide de la série 5000E standard. Contrairement aux modèles 5000E+ MSO, l'appareil fonctionne exclusivement en mode 16 bits et ne dispose pas d'un mode haute vitesse 8 bits supplémentaire avec des bandes passantes étendues jusqu'à 500 MHz.

Caractéristiques du produit :

Canaux : 4 canaux analogiques + 16 canaux MSO numériques
Bande passante : 200 MHz en mode 16 bits
Résolution verticale : 16 bits
Résolution verticale étendue : résolution matérielle + 4 bits par logiciel
Taux d'échantillonnage maximal : 2,5 GS/s sur 1 canal, 1,25 GS/s sur 2 canaux, 625 MS/s sur 3 ou 4 canaux
Mémoire : jusqu'à 1 Go par canal en mode 16 bits
Temps de montée : 1,75 ns
Limites de bande passante sélectionnables : 20 MHz, 60 MHz, 100 MHz et 200 MHz
Canaux numériques : 16 entrées réparties sur deux ports 8 bits
Fréquence d'entrée numérique maximale : 100 MHz (200 Mbit/s)
Tension d'entrée numérique : plage dynamique de ±20 V
Connecteur d'entrée analogique : prise BNC
Connecteur d'entrée numérique : connecteur 20 broches de 2,54 mm
Impédance d'entrée analogique : 50 Ω ±2 % ou 1 MΩ ±1 % || 13 pF ±2 pF
Couplage d'entrée : CC à 50 Ω, CA/CC à 1 MΩ
Sensibilité d'entrée : 1 mV/div à 1 V/div à 50 Ω, 1 mV/div à 4 V/div à 1 MΩ
Plages d'entrée : jusqu'à ±5 V à 50 Ω, jusqu'à ±20 V à 1 MΩ
Précision de gain CC : ±(0,5 % du signal + 1 LSB)
Bruit RMS : à partir de 0,022 mV dans les plages de tension basses
Types de déclenchement : sur front, par fenêtre, par largeur d'impulsion, par coupure, par impulsion courte, par intervalle et par logique
Déclenchement à signaux mixtes avec analyse analogique/numérique combinée
Générateur de fonctions jusqu'à 20 MHz avec des formes d'onde sinusoïdales, carrées, triangulaires et autres
Générateur de formes d'onde arbitraires : 200 MS/s, mémoire de 32 kS, résolution de 14 bits
Analyse spectrale FFT avec jusqu'à 1 million de points FFT
Décodage de protocoles série pour CAN, CAN FD, LIN, SPI, I²C, UART, FlexRay, Ethernet et d'autres normes
Connexion PC : USB 3.0 SuperSpeed via USB-C, compatible USB 2.0
Dimensions : 221 × 173 × 30 mm
Poids : moins de 0,7 kg
Température de fonctionnement : 0 à 40 °C
Garantie : 5 ans
