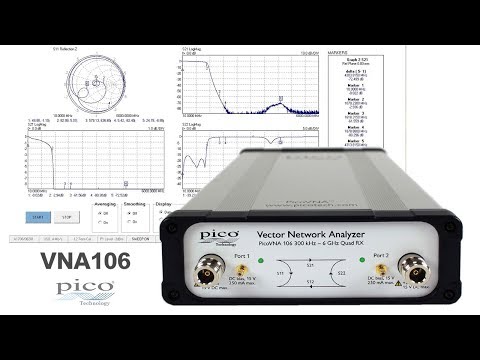

Pico VNA 106 | Analyseur de réseau vectoriel USB, 300 kHz à 6 GHz, Quad RX (PQ111)

Numéro de fabrication : PQ111

VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
VNA 106
Délai de livraison sur demande

6 228,00 CHF

TVA 6 732,47 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :
Faire une demande d'offre Le produit se trouve déjà dans le panier
Téléchargements sur le produit Questions sur le produit Demander le prix de la formation
Points forts Données techniques Documents et téléchargements Description Contenu de la livraison Accessoires

Pico PQ111 | Pico VNA106 Analyseur de réseau vectoriel USB 300 kHz à 6 GHz pour connexion à un PC.

  • Analyseur de réseau vectoriel VNA haute performance, portable et économique
  • Bande passante 300 kHz à 6 GHz
  • Haute vitesse de mesure : 5000 mesures à 2 portes par seconde
  • Architecture à 4 récepteurs (Quad RX) pour une précision optimale
  • Gamme dynamique : 118 dB pour une largeur de bande de mesure de 10 Hz
  • Low Trace Noise : 0,005 dB RMS pour une largeur de bande de mesure de 140 kHz
  • Largeurs de bande de mesure : 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz
  • Paramètres de mesure : S11, S21, S22, S12, P1dB (1 dB gain compression / réduction du gain de 1 dB), facteur de conversion AM-PM
  • Affichage : jusqu'à 4 canaux
  • Affichage de jusqu'à 2 mesures par canal
  • Formats d'affichage : Amplitude (logarithmique et linéaire), phase, temps de propagation de groupe, VSWR (rapport tension/ondes stationnaires), partie réelle, partie imaginaire, abaque de Smith, représentation polaire, représentation dans le domaine temporel
  • Le niveau de référence après un calibrage peut être déplacé par calcul sur un niveau de référence sur le DUT
  • Transformation dans le domaine temporel
  • Transformation d'impédance de typiquement 50 Ω ; dans une plage de 10 Ω ; à 200 Ω
  • Représentation tabulaire et graphique et enregistrement des données de mesure
  • Mesure du point de compression de 1 dB "P1dB"
  • Mesure des changements de phase provoqués par les changements d'amplitude „AM to PM conversion" ; - important pour les types de modulation numérique
  • Calibrage : Processus à 8 ou 12 termes. Aide au processus d'étalonnage guidé à 8 et 12 termes
  • 6 modes d'étalonnage
  • Prise de raccordement au DUT : prise N
  • Contrôle PC via USB avec le système d'exploitation Windows PC
  • Appareil compact;  ; ne nécessite qu'une demi-largeur de rack, 1U
  • Dimensions : L 286 x l 174 x H 61 mm (sans les prises)
  • Alimentation en tension : DC : +12 V à +15 V, 22 W
  • Condition requise pour le PC hôte : Système d'exploitation Windows

Données techniques

Documents et téléchargements

Fiche technique
PQ111
pdf | 2.51 MB
Manuel
PQ111
pdf | 2.25 MB

Description

VNA 106 | Analyseur de réseau vectoriel USB, 300 kHz à 6 GHz, Quad RX (PQ111)

Avec l'analyseur de réseau vectoriel (VNA) Pico VNA106, vous disposez d'un appareil maniable qui offre une très grande précision à un prix très avantageux. L'espace nécessaire est un peu plus petit qu'une page A4 et mesure à peine 6 cm d'épaisseur. Le VNA se glisse ainsi dans n'importe quel porte-documents.

Les analyseurs de réseaux vectoriels (VNA) sont de plus en plus utilisés dans de très nombreux domaines, dans le développement, la production et le service après-vente et de plus en plus, en raison des faibles coûts d'investissement, dans l'enseignement supérieur et la formation des techniciens. Cet appareil est utilisé par des ingénieurs, des techniciens, des experts, des inspecteurs et des enseignants. Le coût du VNA106 par rapport aux analyseurs de réseau de référence est si faible que son acquisition peut être envisagée aussi bien par des amateurs que pour des applications en laboratoire par des experts en micro-ondes.

Les VNA permettent d'analyser des composants tels que des amplificateurs, des circuits, des modules et des composants complets de systèmes de transmission dans l'environnement des télécommunications et pour la transmission de données. Les mesures donnent des informations sur la linéarité des composants ou des modules et il est possible de saisir les différentes composantes de fréquence d'un signal selon l'amplitude et la phase, aussi bien à l'entrée qu'à la sortie d'un module.

Ces mesures permettent ensuite d'obtenir automatiquement les paramètres S (paramètres de diffusion) tels que S11 (réflexion d'entrée), S21 (transmission vers l'avant / amplification / atténuation du signal d'entrée), S12 (transmission vers l'arrière) et S22 (facteur de réflexion de sortie / adaptation de sortie)

Champs d'application de l'analyseur de réseau vectoriel Pico-USB :

  • Mesures de réflectométrie et de transmission dans un environnement de test ATE (ATE / Automatic Test Equipment)
  • Mesures de composants et de pièces électroniques et pour le test de connexions ATE comme les câbles, les cartes PC et les applications sans fil
  • Mesures de matériaux comme par ex. par exemple pour les matériaux géologiques, dans la technologie alimentaire, les sciences de la vie, les sciences biologiques ou les applications radar, par ex. pour la pénétration de matériaux
  • Applications dans l'inspection, le test, la caractérisation de composants dans la production et le centre de service
  • Tests de câbles à large bande individuels ou tests dans le processus de production, lors de l'installation, lors du dépannage ou pour détecter des défauts et des changements au cours de la durée de vie d'un câble ou d'un composant
  • Adaptation d'antenne et réglage

Le PicoVNA 106 est programmable et contrôlable via l'interface USB. Malgré sa petite taille et son faible coût, l'instrument dispose d'une architecture à quatre récepteurs "Quad RX" pour éliminer les erreurs typiques telles que les retards de signal (delay) des conceptions à trois récepteurs avec des voies de commutation internes.

Le PicoVNA 106 offre une plage dynamique de 118 dB avec un bruit maximal de 0,005 dB à la bande passante maximale de 140 kHz. Il est également possible de déterminer les quatre paramètres S à chaque fréquence en seulement 190 µs (mesure à 2 portes) - ou autrement dit : 500 points en moins d'un dixième de seconde.

Contenu de la livraison

  • PicoVNA106 | Analyseur de réseau vectoriel 6 GHz
  • Alimentation PS010 avec sortie de tension 12 V, 4,5 A
  • Sac de transport pour PicoVNA 106
  • Données d'étalonnage
  • Clé à molette pour fiches/prises N
    • TA177 SMA M8 Clé à œil
    Pico blue USB 2.0 avec 1.8 m de longueur
