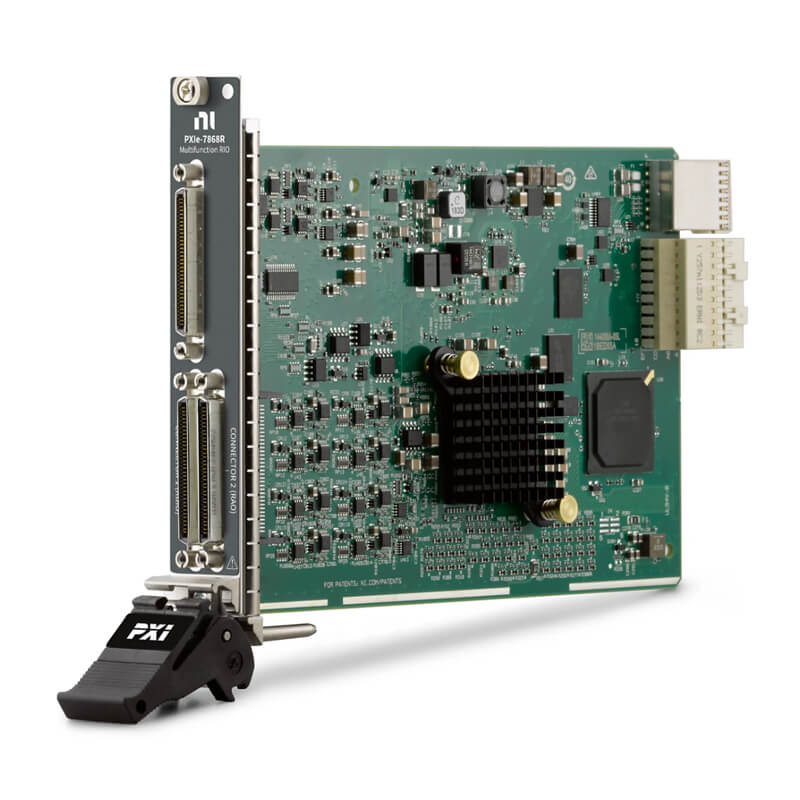

NI 785571-01 | PXIe-7868 Module d'E/S multifonctionnel reconfigurable avec 18 AO/6 AI

Name: 785571-01 | PXIe-7868 Module d'E/S multifonctionnel reconfigurable avec 18 AO/6 AI
Brand: NI
SKU: 785571-01
Price: 17100.0 CHF
Availability: InStock

Numéro de fabrication : 785571-01

Délai de livraison sur demande

17 100,00 CHF *

TVA 18 485,10 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

NI 785571-01 | PXIe-7868 Module d'E/S multifonctionnel reconfigurable avec 18 AO/6 AI.

Données techniques

Avec boîtier:	Oui
Garantie (années):	1
Largeur du module:	1
Mesures par seconde/taux d'échantillonnage (MS/s):	1
Niveau et plage logiques:	3.3 V
Niveau logique des E/S numériques:	3.3 V
Nombre de canaux d'entrée analogiques:	6
Nombre de canaux de sortie analogiques:	18
Nombre de canaux numériques bidirectionnels:	48
Nombre max. Nombre de canaux d'entrée analogiques différentiels:	6
Plage de mesure de la tension de l'entrée analogique (V):	-5 V bis 5 V, -2 V bis 2 V, -10 V bis 10 V, -1 V bis 1 V
Revêtement de protection:	Non
Résolution de l'entrée analogique:	16 bit
Taux d'échantillonnage:	1 MS/s
Taux d'échantillonnage max. Taux de mise à jour (MS/s):	1
Type de bus:	PXI Express
Type de connexion en façade:	68-Pin, Weiblich VHDCI
Échantillonnage simultané:	Oui

Description

785571-01 | PXIe-7868 Module d'E/S multifonctionnel reconfigurable avec 18 AO/6 AI

La carte PXI Expresss PXIe-7868R est dotée d'un FPGA programmable par l'utilisateur qui offre une grande puissance de traitement et un contrôle direct des signaux d'E/S pour une flexibilité totale en matière de contrôle temporel et de synchronisation. Les 18 canaux de sortie analogiques, directement connectés au FPGA Kintex-7 325T de Xilinx, permettent de concevoir rapidement des applications nécessitant un contrôle temporel précis, notamment le test Hardware-In-the-Loop (HIL), la communication selon des protocoles définis par l'utilisateur, la simulation de capteurs et le contrôle à grande vitesse. Le module PXIe-7868R possède un convertisseur analogique-numérique (ADU) dédié par canal pour une synchronisation et un déclenchement indépendants. La présente version offre des fonctions telles que différents taux d'échantillonnage et le déclenchement de canaux individuels. La carte PXIe-7868R Expresss supporte également le streaming peer-to-peer pour une connexion de données directe avec d'autres modules PXI Express.

Caractéristiques du produit:

Type de bus : PXIe
FPGA : Kintex-7 325T
Taux d'échantillonnage maximal : 1 MS/s
Nombre de canaux d'entrée analogiques : 6
Taux d'échantillonnage maximal des entrées par canal : 1 MS/s
Nombre de canaux de sortie analogique : 18
Taux de mise à jour maximal des sorties analogiques : 1 MS/s
Nombre de canaux numériques bidirectionnels : 48
Plage de mesure de la tension de l'entrée analogique : -1 V à 1 V, -2 V à 2 V, -5 V à 5 V, -10 V à 10 V
Niveau logique des E/S numériques : 3,3 V
Taux d'horloge maximal : 80 MHz
RAM dynamique (DRAM) : 512 Mo
Supporte le streaming peer-to-peer : Oui
