GW Instek MFG-2120 | Générateur de fonctions, 1 canal, 20MHz,10Vpp, arbitraire,USB

Name: MFG-2120 | Générateur de fonctions, 1 canal, 20MHz,10Vpp, arbitraire,USB
Brand: GW Instek
SKU: MFG-2120
Price: 434.0 CHF
Availability: InStock

Numéro de fabrication : MFG-2120

Délai de livraison sur demande

434,00 CHF *

TVA 469,15 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :

Faire une demande d'offre Questions sur le produit Demander le prix de la formation

GW Instek MFG-2120 | Générateur de fonctions multicanaux : générateur de fonctions arbitraires à 1 canal de 20 MHz et générateur de fonctions (sinus, carré, dent de scie, rampe), ainsi que générateur d'impulsions de 25 MHz. Interface USB.

Générateur de fonctions arbitraires 20 MHz
- Fonctions arbitraires : 1 µHz à 20 MHz
- Fonctions standard : Sinus, carré, triangle, rampe et bruit
- Tension de sortie : 1 mVss à 10 Vss (vers 50 Ω ;), 2 mVss à 20 Vss (circuit ouvert)
Générateur d'impulsions avec une gamme de fréquence de 1 µHz à 25 MHz
- Duty Cycle 0,01 % à 99,99 %
- Tension de sortie : 1 mVpp à 2,5 Vpp (vers 50 Ω ;), 2 mVpp à 5 Vpp (circuit ouvert)
Fonctions d'arbitrage fidèles au point avec taux d'échantillonnage de 200 MSa/s, résolution de 14 bits et 16 000 points
profondeur de mémoire ; 66 formes d'onde prédéfinies
Compteur de fréquence intégré de 5 Hz à 150 MHz, 8 bits
Affichage couleur informatif et clair de 4,3 pouces (diagonale d'écran de 10,9 cm)
Interfaces : USB Host/Device
Design isolé de la masse (boîtier et bornes d'entrée/sortie)
Alimentation électrique : AC 100 V ~ 240 V ; 50 ~ 60 Hz
Dimensions : L 266 x H 107 x P 293 mm
Poids : environ 2,5 kg
Accessoires fournis : câble BNC (2x), guide de démarrage rapide, câble d'alimentation, CD-ROM avec logiciel PC et manuel, téléchargement gratuit : Logiciel d'édition de formes d'onde arbitraires

Données techniques

Arbitraire Nombre de points:	16.000
Arbitraire Nombre de segments:	16000
Arbitraire Résolution d'amplitude:	14-bit
Arbitraire Taux d'échantillonnage:	200 MS/s
Balayage:	Non
Burst:	Non
Dimensions (L x l x H) (mm):	293 x 266 x 107
Fonction arbitraire:	Oui
Formes de signaux:	Sine, Square, Triangle, Ramp, Pulse, Noise, DC-Voltage, Arbitrary
Fréquence max. sinus (MHz):	20
Gamme de fréquences rectangle:	1 µHz - 12 MHz
Gamme de fréquence triangle/rampe:	1 µHz - 1 MHz
Garantie (années):	2
Interfaces:	USB
Modèle:	MFG-2120
Nombre de canaux:	1
Numéro d'article:	MFG-2120
Particularités:	Compteur de fréquence intégré 5 Hz à 150 MHz, 8 bits
Poids (kg):	2.5
min. Fréquence sinus (µHz):	1
Écran:	4,3 pouces, écran couleur TFT, 480x272

Documents et téléchargements

Fiche technique

pdf | 3.24 MB

Description

MFG-2120 | Générateur de fonctions, 1 canal, 20MHz,10Vpp, arbitraire,USB

Le GW Instek MFG2120 est un générateur de fonctions multicanal permettant de générer des signaux arbitraires jusqu'à 10 MHz. Pour les signaux standard, le générateur de fonctions fournit une fréquence maximale de 60 MHz (sinus), 25 MHz pour les courbes carrées et 1 MHz pour les courbes triangulaires et en dents de scie.

Le générateur de fonctions arbitraires fournit des courbes arbitraires fidèles aux points avec un taux d'échantillonnage de 200 MSa/s, un taux de répétition de 100 MHz, une résolution de 14 bits ainsi qu'une mémoire pour 16.000 points de données.

Les signaux arbitraires (66 formes de courbes prédéfinies) peuvent être traités et édités via le clavier de l'appareil. De même, il est possible de télécharger des fichiers CSV de MATLAB et Excel. Avec les oscilloscopes de la série GDS, il est possible d'enregistrer ses propres courbes et de les transférer ensuite sur le générateur. Le logiciel PC MFG (téléchargement gratuit) permet de créer et d'éditer facilement des formes d'ondes arbitraires complexes, y compris avec des fonctions mathématiques.

Dans le générateur d'impulsions 25 MHz intégré, les temps de montée et de descente des fronts sont réglables. Les impulsions peuvent être utilisées comme signaux de déclenchement.

Ce générateur de fonctions convient parfaitement à la science, à la recherche & ; au développement, à la production, au contrôle qualité et à la formation.

Accessoires (5 Produits)

PMK
711-111-100

Câble coaxial BNC, BNC 58 025 RG58, 0,25m, BNC à BNC, 50 ohms

Délai de livraison sur demande

26,00 CHF

PMK
711-111-500

Câble coaxial BNC, BNC 58 200 RG58, 2m, BNC à BNC, 50 ohms

Délai de livraison sur demande

34,00 CHF

PMK
711-111-530

Câble coaxial BNC, BNC 58 300 RG58, 3m, BNC à BNC, 50 ohms

Délai de livraison sur demande

37,00 CHF

PMK
711-111-300

Câble coaxial BNC, BNC 58 100 RG58, 1m, BNC à BNC, 50 ohms

Délai de livraison sur demande

29,00 CHF

GW Instek
MFG-2120MA

Générateur de fonctions, 1 canal, arbitraire 20MHz, 10Vpp, modulation, puissance 20dB, USB

Délai de livraison sur demande

537,00 CHF

Produits similaires (7 Produits)

GW Instek
AFG-3032

Générateur de fonctions, 2 canaux 30 MHz, 10Vpp, arbitraire, USB, LAN

Délai de livraison sur demande

2 328,00 CHF

GW Instek
AFG-3081

Générateur de fonctions, 1 canal 80 MHz, 10Vpp, arbitraire, USB, RS232, GPIB

Délai de livraison sur demande

2 781,00 CHF

GW Instek
AFG-3021

Générateur de fonctions, 1 canal 20 MHz, 10Vpp, arbitraire, USB, LAN

Délai de livraison sur demande

1 391,00 CHF

Rohde&Schwarz
HMF2550

Générateur de fonctions, 1 canal 50MHz, 10Vpp, arbitraire, USB, RS232 (3593.0622.02)

Délai de livraison sur demande

2 352,00 CHF

GW Instek
MFG-2160MF

Générateur de fonctions, 1 canal, arbitraire 60MHz, 10Vpp, 160 MHz HF, modulation, USB

Délai de livraison sur demande

832,00 CHF

GW Instek
MFG-2160MR

Générateur de fonctions, 1 canal, arbitraire 60MHz, 10Vpp, 320 MHz HF, modulation, USB

Délai de livraison sur demande

920,00 CHF

GW Instek
MFG-2260MRA

Générateur de fonctions, 2 canaux, 60MHz, arbitraire,10Vss 320 MHz HF, modulation, puissance 20dB, LAN, USB

Délai de livraison sur demande

1 094,00 CHF

Recommandations (6 Produits)

GW Instek
GDS-3654A

Oscilloscope, DSO, 4 canaux, 650 MHz, 5 GSa/s, 200 Mpts, 200.000 wfm/s, série GDS-3000A

Délai de livraison sur demande

6 769,00 CHF

GW Instek
GDM-9061

Multimètre de table, TRMS, 6 ½, DCV 0,0035

Délai de livraison sur demande

1 012,00 CHF

GW Instek
GPP-3060

Alimentation DC programmable 3 canaux avec fonction de charge, 2x30V/6A, 1x5V/5A, 385W [...] RS-232, USB, LAN, Ext I/O

2 en stock. Prêt à être expédié en 1 jour ouvrable

1 045,00 CHF

GW Instek
GSP-8380-TG

Analyseur de spectre, 9 kHz - 3,8 GHz, générateur de tracking, LAN/USB, AM/FM

1 en stock. Prêt à être expédié en 1 jour ouvrable

2 648,00 CHF

GW Instek

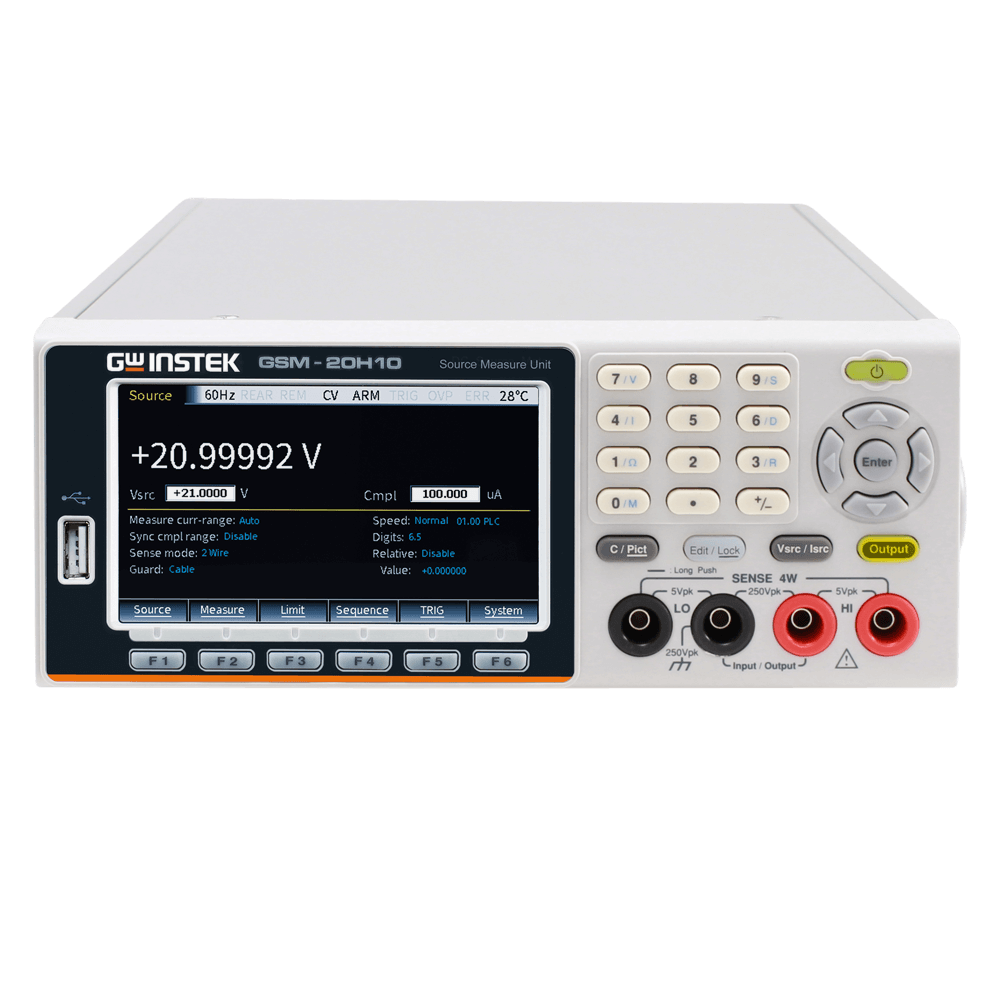

GSM-20H10
