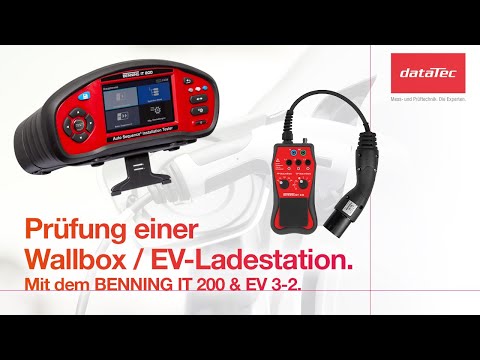

Benning 044169 | EV 3-2 Adaptateur de mesure pour station de charge EVSE Wallbox, mode de charge 3 Type-2, 3 phases PP CP

Numéro de fabrication : 044169

044169
044169
044169
044169
044169
Délai de livraison sur demande

638,99 CHF

TVA 690,75 CHF en sus Frais d'expédition en sus

ou choisir parmi les options suivantes :
Faire une demande d'offre Le produit se trouve déjà dans le panier
Téléchargements sur le produit Questions sur le produit Demander le prix de la formation
Points forts Données techniques Documents et téléchargements Description Contenu de la livraison Accessoires

Benning 044169 | EV 3-2 Adaptateur de mesure pour les stations de recharge électrique du mode 3 avec fiche de type 2.

  • Tension d'entrée : monophasée : jusqu'à 250 V, 50 Hz - 60 Hz || triphasée : jusqu'à 430 V, 50 Hz - 60 Hz
  • Courant d'essai maximal : 40 A (10 ms) fonctionnement périodique
    • .
  • Classe de protection : II (double isolation)
  • Degré de pollution : 2
  • Classe de protection : IP 40
  • Catégorie de surtension : CAT II 300 V par rapport à la terre
  • BNC femelle, résistance : boîtier BNC -> ; PE : 100 kΩ || contact BNC -> ; PE : 100 kΩ
  • Erreur d'amplitude BNC : -2 %
  • Température de fonctionnement : 0 ... 40 °C
  • Conforme aux normes :
    IEC / DIN EN 61010-1 (VDE 0411-1)
    IEC / DIN EN 61010-2-030 (VDE 0411-2-030)
    IEC / DIN EN 61010-031 (VDE 0411-031)

Données techniques

Documents et téléchargements

Fiche technique
pdf | 1.02 MB
Fiche technique
pdf | 1.02 MB

Description

044169 | EV 3-2 Adaptateur de mesure pour station de charge EVSE Wallbox, mode de charge 3 Type-2, 3 phases PP CP

In Kombination mit dem Installationsprüfgerät IT 130 ermöglicht der Messadapter Benning EV 3-2 Sicherheits- und Funktionsprüfungen an 1- und 3-phasigen Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen.

Das Benning EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851‑1 (VDE 0122‑1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.

Das Benning EV 3-2 stellt den sicheren Kontakt zum Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.

Produktmerkmale:

  • Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel
  • Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
  • Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
  • Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
  • Control Pilot (CP) simuliert den Fahrzeugstatus A, B, C, D und E (Kurzschluss zwischen CP-PE)
  • BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
  • Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Contenu de la livraison

  • Adaptateur de mesure
  • Etui de protection
  • Mode d'emploi
