Die Software Defined Radios (SDR) von NI stehen für leistungsstarke, flexible Plattformen zur Entwicklung moderner Funk- und Signalverarbeitungssysteme. Sie kombinieren hohe Bandbreite, präzise Synchronisation und eine leistungsfähige FPGA-Architektur in einer offenen Entwicklungsumgebung. Dadurch eignen sich Systeme wie das Ettus USRP X420 besonders für anspruchsvolle Forschungs- und Entwicklungsaufgaben, bei denen hohe Frequenzbereiche, große Datenraten und Echtzeitverarbeitung erforderlich sind. Die Integration eines programmierbaren FPGAs sowie die Unterstützung des offenen UHD-Treibers ermöglichen eine flexible Implementierung individueller Signalverarbeitungsalgorithmen und eine nahtlose Einbindung in verschiedene Softwareumgebungen.
Typische Einsatzbereiche der NI Ettus Software Defined Radios umfassen fortgeschrittene drahtlose Forschung, Radar-Prototyping sowie Anwendungen im Bereich Satellitenkommunikation. Durch die Unterstützung hoher Frequenzen und großer Bandbreiten eignen sich diese Systeme unter anderem für Experimente im Kontext zukünftiger Mobilfunkgenerationen, etwa für nicht-terrestrische Netzwerke (NTN) im Umfeld von 6G. Darüber hinaus ermöglicht die hohe Instantanbandbreite Anwendungen wie hochauflösende Lokalisierung oder kombinierte Kommunikations- und Sensingsysteme. Dank präziser Synchronisationsmöglichkeiten lassen sich auch mehrkanalige, phasenkohärente Mess- und Kommunikationssysteme realisieren.

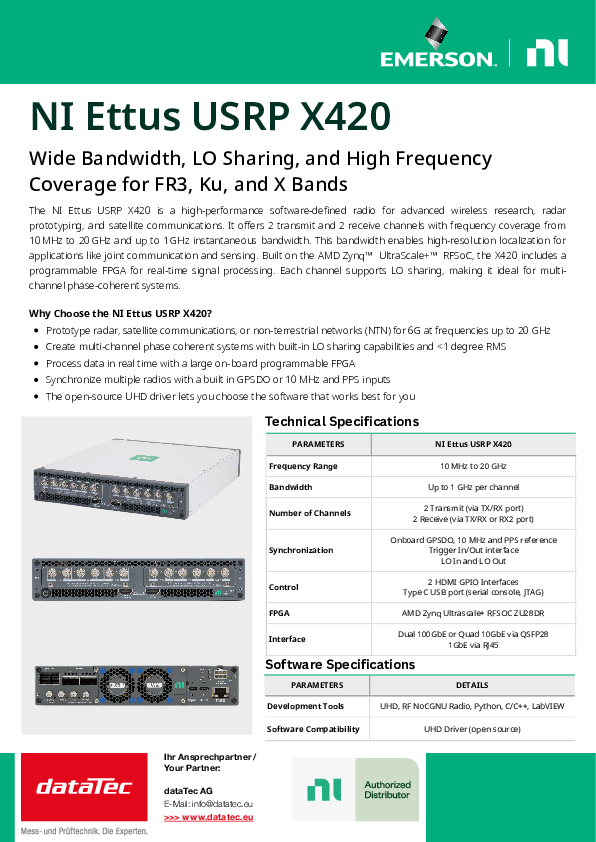

Das Modell Ettus USRP X420 ist ein besonders leistungsfähiges Software Defined Radio für Anwendungen mit sehr hohen Frequenzen und Bandbreiten. Es bietet zwei Sende- und zwei Empfangskanäle mit einem Frequenzbereich von 10 MHz bis 20 GHz sowie einer Instantanbandbreite von bis zu 1 GHz pro Kanal. Diese Eigenschaften ermöglichen anspruchsvolle Anwendungen wie hochauflösende Lokalisierung oder breitbandige Funkexperimente. Das System basiert auf dem AMD Zynq UltraScale+ RFSoC ZU28DR und verfügt über ein integriertes, programmierbares FPGA zur Echtzeit-Signalverarbeitung. Funktionen wie integriertes LO-Sharing für phasenkohärente Mehrkanalsysteme mit weniger als 1° RMS Phasenabweichung, umfangreiche Synchronisationsoptionen über GPSDO sowie Referenzeingänge für 10 MHz und PPS machen das Ettus USRP X420 zu einer leistungsfähigen Plattform für moderne Funk- und Radarentwicklungen.
Produktmerkmale:
- Frequenzbereich: 10 MHz bis 20 GHz
- Instantanbandbreite: bis zu 1 GHz pro Kanal
- 2 Sende- und 2 Empfangskanäle (TX/RX-Ports und RX2-Port)
- Integriertes LO-Sharing für phasenkohärente Mehrkanalsysteme (<1° RMS)
- FPGA: AMD Zynq UltraScale+ RFSoC ZU28DR
- Synchronisation über integriertes GPSDO sowie 10 MHz- und PPS-Referenzeingänge
- Trigger-In/Out-Schnittstelle
- LO-In und LO-Out
- 2 HDMI GPIO-Schnittstellen
- USB-C-Port für serielle Konsole und JTAG
- Netzwerkschnittstellen: Dual 100GbE oder Quad 10GbE über QSFP28 sowie 1GbE über RJ45
- Software-Kompatibilität über den offenen UHD-Treiber
- Unterstützte Entwicklungswerkzeuge: UHD, GNU Radio, Python, C/C++ und LabVIEW
