NI 789126-01 | NI 9225 Snap-In, Spannungseingangsmodul, 3 Kanäle, +/- 300 V, 50 kS/s pro Kanal simultan, 24 bit

Herstellernummer: 789126-01

789126-01
789126-01
789126-01
789126-01
Lieferzeit auf Anfrage

CHF 2’080.00

zzgl. MwSt. CHF 2’248.48 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt
Highlights Technische Daten Dokumente / Downloads Beschreibung

NI 789126-01 | NI 9225 Snap-In, Spannungseingangsmodul, 3 Kanäle, +/- 300 V, 50 kS/s pro Kanal simultan, 24 bit.

Produktmerkmale:

  • Anzahl der Kanäle: 3 analoge Eingänge
  • ADC-Auflösung: 24 Bit, Delta-Sigma mit analogem Vorfilter
  • Abtastmodus: Simultan
  • Interner Master-Takt: 12,8 MHz, Genauigkeit ±100 ppm
  • Datenraten (intern): 1,613 kS/s bis 50 kS/s
  • Datenraten (extern): 390,625 S/s bis 51,36 kS/s
  • Messbereich: typ. 300 Vrms (min. 294 Vrms)
  • Skalierungskoeffizient: 50,66 µV/LSB
  • Überspannungsschutz: ±450 VDC
  • Eingangskopplung: DC
  • Eingangsimpedanz: 1 MΩ (AI+ zu AI-)
  • Eingangsrauschen: 2 mVrms
  • Gain Drift: ±10 ppm/°C
  • Offset Drift: ±970 µV/°C
  • Kanaltrennung (60 Hz): -130 dB
  • Phasenlinearität: 0,22° max (bei 50 kS/s)
  • Aliasfrequenzbereich: 0,453 · fs
  • CMRR (60 Hz): 104 dB
  • SFDR (1 kHz, -60 dBFS): 128 dBFS
  • THD (1 kHz, -20 dB): -95 dB
  • Leistungsaufnahme aktiv: max. 495 mW
  • Leistungsaufnahme Sleep-Modus: 25 µW
  • Thermische Verlustleistung (aktiv):< max. 760 mW
  • Betriebstemperatur: -40 °C bis 70 °C
  • Lagerungstemperatur: -40 °C bis 85 °C
  • Isolationsspannung Kanal-Kanal: 600 Vrms kontinuierlich, 2300 Vrms Prüfspannung
  • Isolationsspannung Kanal-Erde: 300 Vrms kontinuierlich, 2300 Vrms Prüfspannung
  • Schutzklasse: IP40
  • Gewicht: 141 g (Schraubklemme), 149,5 g (Snap-in)

Technische Daten

Dokumente und Downloads

Katalog
pdf | 5.05 MB

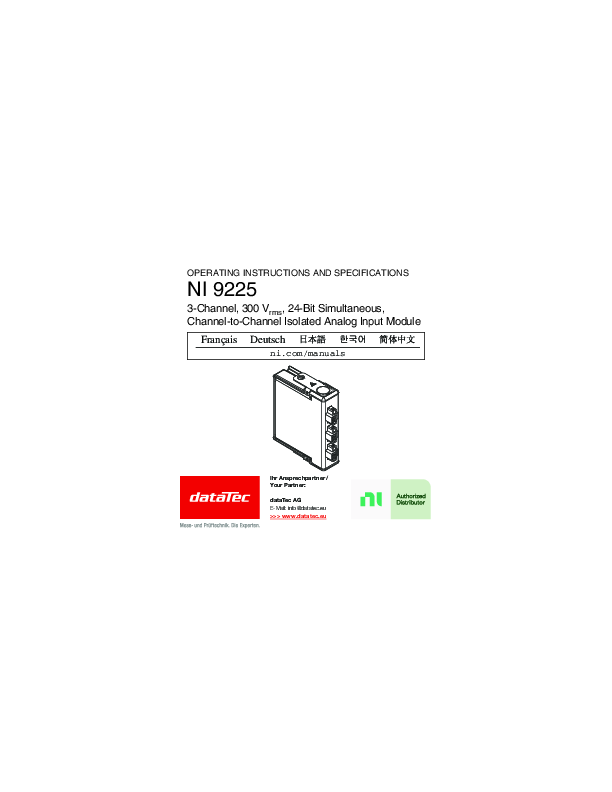

Datenblatt
pdf | 1.47 MB

Beschreibung

789126-01 | NI 9225 Snap-In, Spannungseingangsmodul, 3 Kanäle, +/- 300 V, 50 kS/s pro Kanal simultan, 24 bit

Das NI 9225 ist ein 3-kanaliges, 300-Vrms-Analog-Eingangsmodul mit 24-Bit-Auflösung und kanalgetrennter Isolierung. Es wurde speziell für präzise Spannungsmessungen in industriellen, wissenschaftlichen und technischen Anwendungen entwickelt. Jeder Kanal verfügt über einen eigenen Signalpfad und ADC, was eine simultane Abtastung aller Kanäle ermöglicht. Durch die Kombination von analoger und digitaler Filterung bietet das Modul eine hohe Messgenauigkeit, reduziert Rauschen und minimiert Aliasing-Effekte. Dank seiner robusten Bauweise, des weiten Betriebstemperaturbereichs und der hohen Spannungsisolierung eignet sich das NI 9225 für anspruchsvolle Einsatzumgebungen, einschließlich industrieller Anlagen, Prüfsysteme und Energieerfassung.

Infos zum Hersteller

NI
NI
National Instruments ist ein weltweit führender Anbieter von Lösungen für die Prüf-, Mess-, Steuer- und Regeltechnik. Der plattformbasierte Ansatz von NI kombiniert modulare Hardware und Software, damit Kunden komplexe technische Herausforderungen bewältigen können. Das Anwendungsspektrum reicht von der Automotive-Branche über Elektronik und Energie bis hin zu Forschung / Lehre und Industrieanlagen.
