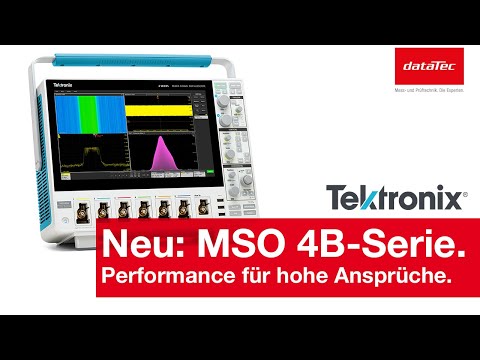

Tektronix MSO44B | Mixed Signal Oszilloskop, 4 Kanal, Grundgerät, 200 MHz - 1,5 GHz Bandbreite, MSO4B Serie

Name: MSO44B | Mixed Signal Oszilloskop, 4 Kanal, Grundgerät, 200 MHz - 1,5 GHz Bandbreite, MSO4B Serie
Brand: Tektronix
SKU: MSO44B
Availability: InStock

Herstellernummer: MSO44B

4 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix MSO44B | Mixed Signal Oszilloskop, 4 Kanal (FlexChannel bis zu 32 Digitalkanäle), Grundgerät, 31,25 Mpoints Erfassungsspeicher, 6,25 GSa/s, 200 Mhz – 1,5 GHz Bandbreite.

FlexChannel-Technologie: 4 Analog- oder bis zu 32 Digitalkanäle
Analoge Bandbreite: 200 MHz, 350 MHz, 500 MHz, 1 GHz oder 1,5 GHz (optional)
Impedanz: 50 Ω ± 1 %, 1 MΩ ± 1 % mit 13,0 pF ± 1,5 pF
ADC-Auflösung: 12 bit, High-Resolution-Modus: 16 bit
Echtzeit-Abtastrate: bis 6,25 GSa/s auf jedem Kanal
Signal-Erfassungsrate: > 500.000 Signale/s
Erfassungsspeicher: 31,25 Mio Punkte, optional: 62,5 Mio. Punkte
Integriertes Digital-Voltmeter: 4-stellig
Integrierter Trigger-Frequenzzähler: 8-stellig
Optionaler Arbiträrsignal- und -funktionsgenerator: 13 vordefinierte Signaltypen, bis 50 MHz Signalerzeugung (arbiträr, Sinus, Rechteck, Impuls, Rampe, Dreieck, DC-Pegel, Gauß, Lorentz, Exponentieller Anstieg/Abfall, Sin(x)/x, weißes Rauschen, Haversinus, kardial)
Erfassungsmodi: Abtastung, Peak-Werterfassung, Mittelwert, Hüllkurve, Hi-Res, FastAcq, Rollmodus, FastFrame
Triggerarten: Flanke, Pulsbreite, Runt, Timeout, Fenster, Logik, Setup + Hold, Anstiegs-/Abfallzeit, Parallel-Bus, Sequenz, visuell
Optionale Triggerung, Dekodierung und Analyse serieller Busse: I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429, Spacewire, 8B/10B, NRZ
Cursorarten: Kurvenform, V-/H-/V&H-Balken
36 automatische Messungen, gleichzeitig darstellbar: inkl. Amplituden-, Zeitbereichsmessung, Messstatistik, Referenzpegel, Gattersteuerung
Optionale Analysefunktionen: Spektrum, Maskentest, Leistungsanalyse
Plots: Zeittrend, Histogramm, Spektrum
Mathematikfunktionen: arithmetische Basis-Signalberechnung, FFT, erweiterter Editor
13,3-Zoll-LCD-Touchscreen mit HD-Auflösung (33,8 cm Bildschirm-Diagonale)
Schnittstellen: USB 2.0 Host, USB 3.0 Host, USB 2.0 Gerät (6 Anschlüsse); LAN (10/100/1000 Base-T Ethernet); HDMI
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Abmessungen: B 450 × H 249 × T 155 mm
Gewicht: 7,3 kg

Technische Daten

Abmessungen (L x B x H) (mm):	155 x 450 x 286,99
Anzahl Digitalkanäle:	32
Anzahl Kanäle:	4
Artikelnummer:	MSO44B
Besonderheiten:	Bandbreitenupgrade auf bis zu 1,5 GHz
Bildschirmgröße:	33 cm
Bildschirmtyp:	1920 x 1080, Touchscreen
Counter:	Ja (kostenlos nach Produktregistrierung)
DVM:	Ja (kostenlos nach Produktregistrierung)
Funktionsgenerator:	Optional: AFG 50 MHz
Garantie (Jahre):	3
Gewicht (kg):	11
Modell:	MSO44B
Samplerate:	6,25 GSa/s
Schnittstellen:	USB, LAN
Segmentierbarer Speicher:	Standard
Signalerfassungsrate:	500.000 wfms/s
Speichertiefe:	62,5 MPts
Triggerarten:	Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger Optional: Video, RF vs. Time
Vertikale Auflösung:	12-bit

Beschreibung

MSO44B | Mixed Signal Oszilloskop, 4 Kanal, Grundgerät, 200 MHz - 1,5 GHz Bandbreite, MSO4B Serie

Die Oszilloskope der Tektronix MSO 4B Serie kombinieren Leistung und Analysefunktionen, um die meisten technischen Herausforderungen mit einer branchenführenden intuitiven Benutzeroberfläche zu bewältigen.

Die Tektronix MSO 4B Serie bietet Geräte mit 4 oder 6 analogen Kanälen. Die Oszilloskope verfügen über eine Auflösung von 12-Bit-ADCs (16 Bit im High-Res-Mode), die dank der FlexChannel Technologie mit einem Logik-Tastkopf auf bis 48 digitale Logik-Kanäle (MSO46B) erweitert werden kann. Analogsignale können als Kurve oder als Frequenzspektrum – beide Ansichten auch simultan – dargestellt werden. Damit wird die oszilloskopbasierte Analyse im Frequenzbereich so einfach wie mit einem Spektrumanalysator, während der Zeitbezug zu anderen Signalereignissen bestehen bleibt.

Die digitalen Kanäle verfügen über dieselbe hohe Echtzeit-Abtastrate von bis zu 6,25 GSa/s für hochpräzise Timing-Auflösungen und über dieselbe große Aufzeichnungslänge (bis zu 62,5 Mio. Punkte) für Langzeiterfassungen wie die analogen Kanäle. Das große 13,3-Zoll-Farbdisplay mit Touch-Funktion und Full-HD-Auflösung ermöglicht Ihnen die übersichtliche, gleichzeitige Darstellung vieler Signale und Analysen. Das Display der MSO 4B Modelle verfügt im Vergleich zu den Vorgängermodellen über ein deutlich verbessertes Sichtspektrum sowie einen merklich erhöhten Kontrast. Dies verbessert die Sichtbarkeit der auf dem Display angezeigten Daten merklich.

Sie erhalten die Oszilloskope mit Bandbreiten von 200 MHz bis 1,5 GHz, die Sie auch nachträglich noch nachrüsten können.

Leistungsstarke Analyse- und Visualisierungstools wie der segmentierte FastFrame-Speicher, Mess- und Wellenformhistogramme und visuelle Triggerung sind Standard. Er ist mit einem integrierten 50-MHz-Arbiträr-/Funktionsgenerator und Dekodierung für über 25 serielle Protokolle erhältlich. Außerdem sind Leistungsanalysepakete erhältlich, die wiederholbare Messungen an Netztgeräten und 3-Phasen-Leistungswandlern ermöglichen.

Die neue "B"-Version der Tektronix 4 Serie verfügt über ein deutlich schnelleres Prozessorsystem, das die Analyse, Steuerung und Datenübertragung beschleunigt.
