NI 787354-01 | PXIe-7866, Multifunktionsmodul mit rekonfigurierbarer I/O, 5 V, Kintex-7 325T

Herstellernummer: 787354-01

787354-01
787354-01
Lieferzeit auf Anfrage

€ 14.900,00

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

NI 787354-01 | PXIe-7866, Multifunktionsmodul mit rekonfigurierbarer I/O, 5 V, Kintex-7 325T.

Technische Daten

Dokumente und Downloads

Katalog
PXI-Product-Catalog
pdf | 5.05 MB
Übersicht
PXI-Overview
pdf | 2.34 MB

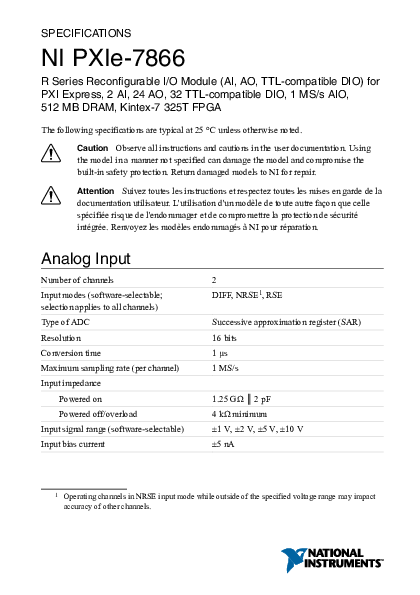

Datenblatt
pdf | 0.32 MB
Konfigurationsguide
PXI-Overview
pdf | 1.88 MB

Beschreibung

787354-01 | PXIe-7866, Multifunktionsmodul mit rekonfigurierbarer I/O, 5 V, Kintex-7 325T

Die PXI Expresss-Karte PXIe-7866 bietet flexibles Timing und Synchronisierung mit einem vom Benutzer programmierbaren FPGA für die geräteeigene Verarbeitung und die direkte Steuerung von I/O-Signalen. Das PXIe-7866-Modul verfügt über 24 analoge Ausgänge, 2 analoge Eingänge und 32 Digital-I/O-Kanäle mit 5 V Eingangstoleranz, die mit einem Kintex-7-325T-FPGA von Xilinx verbunden sind. Es unterstützt beim Entwurf von Anwendungen für Hardware-in-the-Loop-Tests, benutzerdefinierte Protokollkommunikation, Sensorsimulation und Schnellregelung. Die dedizierten A/D-Wandler (ADC) können für unabhängiges Timing, Einzelkanaltriggerung und Multiratenabtastung verwendet werden. Die PXI Expresss-Karte PXIe-7866 unterstützt darüber hinaus Peer-to-Peer-Streaming für den direkten Datenaustausch mit anderen PXI-Express-Modulen.

Produktmerkmale:

  • Bustyp: PXIe
  • FPGA: Kintex-7 325T
  • Anzahl von Analogeingangskanälen: 2
  • Maximale Abtastrate der Eingänge pro Kanal: 1 MS/s
  • Anzahl von Analogausgangskanälen: 24
  • Maximale Update-Rate der Analogausgänge: 1 MS/s
  • Anzahl von bidirektionalen Digitalkanälen: 32
  • Spannungsmessbereich des Analogeingangs: -10 V bis 10 V, -5 V bis 5 V, -2 V bis 2 V, -1 V bis 1 V
  • Logikpegel der Digital-I/O: 3,3 V, 5 V
  • Maximale Taktrate: 20 MHz
  • Dynamischer RAM (DRAM): 512 MByte
  • Unterstützt Peer-to-Peer-Streaming: Ja
