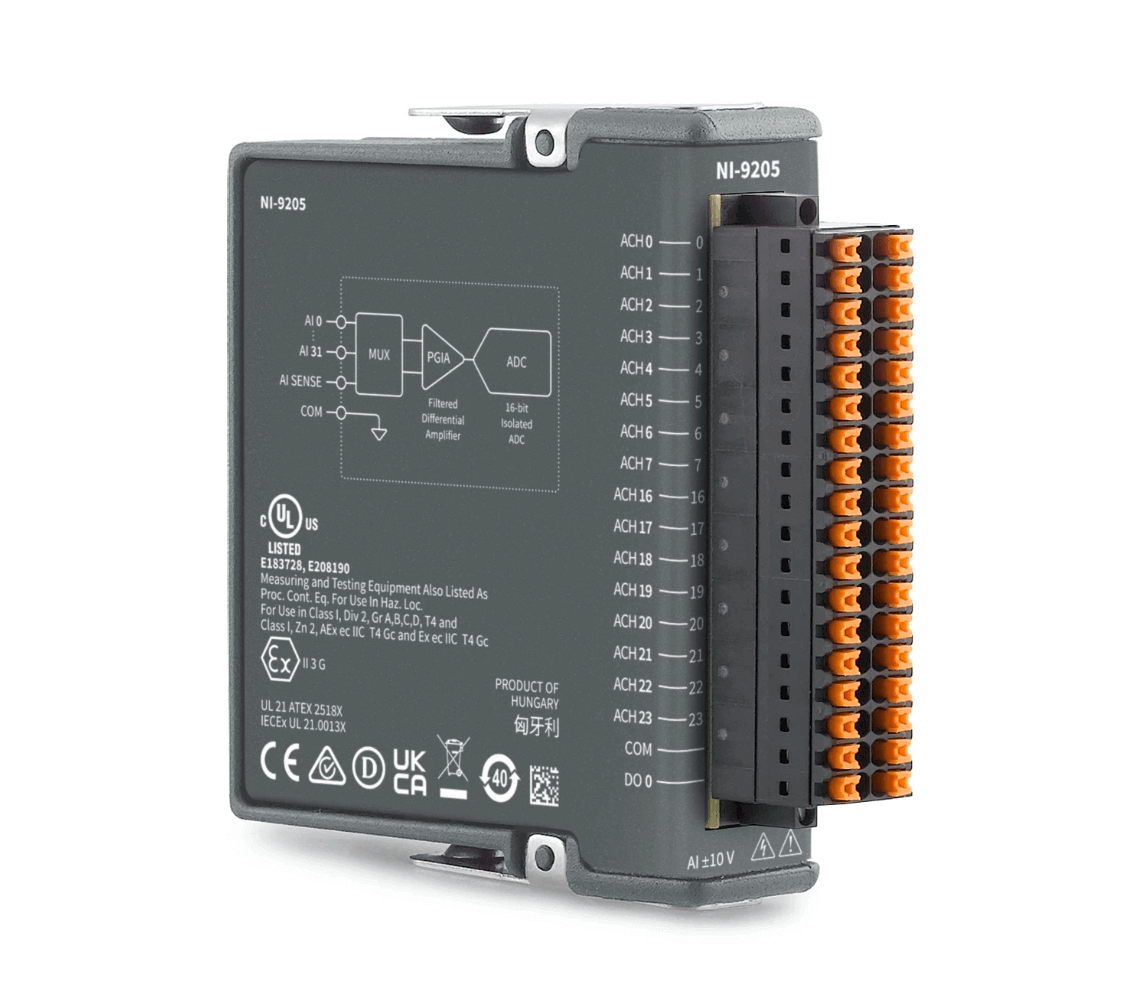

NI 785184-01 | Analogeingangsmodul der C-Serie NI 9205, Federklemme, 32 Kanäle, +/-200 mV bis +/-10 V, 16 bit, 250 kS/s

Name: 785184-01 | Analogeingangsmodul der C-Serie NI 9205, Federklemme, 32 Kanäle, +/-200 mV bis +/-10 V, 16 bit, 250 kS/s
Brand: NI
SKU: 785184-01
Price: 1620.0 EUR
Availability: InStock

Herstellernummer: 785184-01

6 auf Lager. Versandfertig in 1 Arbeitstag

€ 1.620,00

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

NI 785184-01 | Analogeingangsmodul der C-Serie NI 9205, Federklemme, 32 Kanäle, +/-200 mV bis +/-10 V, 16 bit, 250 kS/s.

Technische Daten

Anschlusstyp Frontseite:	36-Pin, Weiblich Federklemme
Auflösung des Analogeingangs:	16 bit
Bustyp:	C Series
Filterung:	Greater than 100 KHz
Garantie (Jahre):	1
Gemessenes elektrisches Signal:	Voltage
Gewicht (kg):	0.2
Isolierung des Analogeingangs:	Ch-Earth Ground Isolation, 250 Veff Isolierung Kanal gegen Masse
Max. Anzahl von differenziellen Analogeingangskanälen:	16
Max. Anzahl von massebezogenen Analogeinganskanälen:	32
Messungen pro Sekunde/Abtastrate (MS/s):	0.25
Mit Gehäuse:	Ja
Modulbreite:	1
Samplerate:	250 kS/s
Schutzbeschichtet:	Nein
Simultanabtastung:	Nein
Spannungsmessbereich des Analogeingangs (V):	-5 V bis 5 V, -200 mV bis 200 mV, -10 V bis 10 V, -1 V bis 1 V

Beschreibung

785184-01 | Analogeingangsmodul der C-Serie NI 9205, Federklemme, 32 Kanäle, +/-200 mV bis +/-10 V, 16 bit, 250 kS/s

Das Analogeingangsmodul der C-Serie NI 9205 eignet sich für die differenzielle oder massebezogene analoge Messung mit jeweils vier programmierbaren Eingangsbereichen. Es bietet für Multifunktionssysteme eine effektive Kombination aus Kanalanzahl und Geschwindigkeit zu einem günstigen Preis. Dabei stehen vier programmierbare Eingangsbereiche zur Auswahl. Zum Schutz vor transienten Signalen verfügt das NI 9205 über einen Überspannungsschutz von bis zu 60 V zwischen Eingangskanälen und COM Anschluss. Zusätzlich besitzt das NI 9205 eine doppelte Isolierung gegen Masse, die für eine erhöhte Betriebssicherheit, Rauschunempfindlichkeit und einen hohen Gleichtaktspannungsbereich sorgt. Das Modul bietet einen Überspannungsschutz vor Transienten von 1000 Veff.

Produktmerkmale:

Analogeingangsmodul der C-Serie
Maximale Anzahl von massebezogenen Analogeingangskanälen: 32
Maximale Anzahl von differenziellen Analogeingangskanälen: 16
Spannungsmessbereich des Analogeingangs: -10 V bis 10 V, -5 V bis 5 V, -1 V bis 1 V, -200 mV bis 200 mV
Maximale Abtastrate: 250 kS/s
Simultanabtastung: Nein
Auflösung des Analogeingangs: 16 bit
Anschlusstyp Frontseite: Federklemme
Isolierung des Analogeingangs: 250 Veff Isolierung Kanal gegen Masse
Schutzbeschichtet: Nein
Mit Gehäuse: Ja
Unterstützte Hardwareplattformen: CompactDAQ, CompactRIO
