Keysight E4980A | LCR-Meter / Komponententester, 20 Hz bis 2 MHz, opt. DC-Bias

Name: E4980A | LCR-Meter / Komponententester, 20 Hz bis 2 MHz, opt. DC-Bias
Brand: Keysight
SKU: E4980A
Availability: InStock

Herstellernummer: E4980A

3 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Keysight E4980A | Präzisions LCR-Komponenten Tester mit Testfrequenzen von 20 Hz bis 2 MHz.

Genauigkeit bei Impedanzmessungen durch äußerst geringes Rauschen sowohl im Hoch- als auch im Nieder-Impedanzbereich
0,05 % Basisgenauigkeit bei Impedanzmessungen
DC Bias 1 m / 2 m / 4 m Messkabellängen

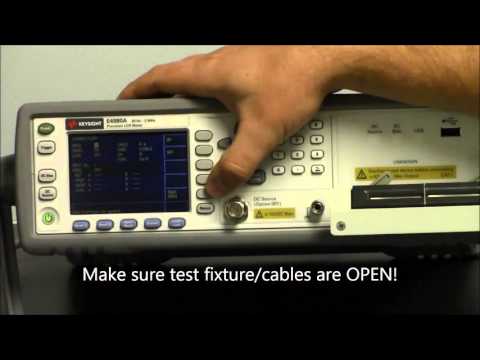

Leerlauf-, Kurzschluss- und Last-Korrektur
Gleichspannungsquelle mit äußerst geringem Rauschen von 0 bis ± 10 V
An der Frontplatte eingebaute USB-Schnittstelle (bei Option 001) zum Speichern von Messergebnissen, Einstellungen, Messverläufen und Display-Darstellungen
Wechselspannungs-Charakterisierung des DUT (device under test) von 100 µVrms bis 2 Vrms (optional 20 Vrms) und einem Mess-Strom von 1 µA bis 20 mA
Standardmäßige Gleichstromquelle von 1,5 V und 2 V (optional von 0 bis ± 40 V incl. automatischer Polaritätskontrolle) für die Wafer-Versorgung und zur Messung von Materialeigenschaften
Über 30 unterschiedliche Mess-Adapter mit den unterschiedlichsten Prüflings-Aufnahmen - sogar für flüssige Materialien
Frequenzbereich: 20 Hz bis 2 MHz mit einer 4-stelligen Auflösung in jedem Frequenzbereich
Basisgenauigkeit: 0,05 % mit außerordentlich guter Messwiederholungs-Genauigkeit bei Hoch- und Nieder-Impedanzmessungen mit Gleichspannungsversorgung des DUT (Prüfling)
16 Impedanz-Kenngrößen können gemessen werden.
Mess-Möglichkeiten: Z, Y, θ, R, X, G, B, L, C, D, Q, ESR, Rdc, (mit Option 001: Vdc, Idc), deviation,% of deviation
Test Signal Frequenzen 0 bis 2 Vrms / 0 bis 20 mArms (0 bis 20 Vrms / 0 bis 100 mArms mit Option 001)
Eingebaute 40 V Gleichspannungsquelle, 20 Vrms Testsignal und Widerstandsmessungen mit Gleichspannungspegeln (diese Möglichkeiten nur in Verbindung mit Option 001)
Kürzeste Messzeit 5,6 ms
Messzeiten lassen sich einstellen in: kurz 5,6 ms - mittel 88 ms - lang 220 ms
201 Messpunkte bei automatischem Sweep (Wobbelung)
Handler Interface optional
Scanner Interface optional
PC-/Netzwerkverbindungen: LAN, USB, GPIB
Gewicht 5,3 kg
Abmessungen B370 x H105 x T390

Einsatzbereiche:

Beim Material-Test zur Bestimmung der relativen Dielektrizitätskonstante oder relativen Permeabilität
Beim Test elektronischer Komponenten zur Messung von Widerstand, Induktivität und Kapazität
Produktion und Entwicklung sowie für Anwendungen in Standard-Labors

Technische Daten

Abmessungen (L x B x H) (mm):	390 x 375 x 105
Artikelnummer:	E4980A
Auflösung:	4-Digits
Besonderheiten:	kürzeste Messzeit: 5,6 ms
DC Bias:	0 V - 2 V, mit Option 001: -40 V - +40 V
Darstellbare Messparameter:	Cp, Cs, Lp, Ls, Rs, Rp
Garantie (Jahre):	3
Genauigkeit:	0,05 %
Gewicht (kg):	5.3
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Listsweep:	Ja
Messfunktionen:	Z, L, C, R, D, Q, θ, X, Y, G, B, D, ESR, RDC mit Option 001: Vdc / Idc
Modell:	E4980A
Schnittstellen:	USB, LAN, GPIB
Testadapter:	Ja (Axial, Radial, SMD)
Testlimits:	Ja
max. Frequenzbereich (MHz):	2
min. Frequenzbereich (Hz):	20

Beschreibung

E4980A | LCR-Meter / Komponententester, 20 Hz bis 2 MHz, opt. DC-Bias

Der Standard zur Impedanz-Messung von Materialien und elektronischen Komponenten im Niederfrequenzbereich - präzise, schnell und anpassbar auf alle Messanforderungen durch 30 unterschiedliche Mess-Adapter und -Aufnahmen.

Das LCR-Meter E4980A bietet die beste Symbiose zwischen Genauigkeit und Mess-Geschwindigkeit, um an Materialien der unterschiedlichsten Art die relative Permeabilität und die relative Dielektrizitätskonstante zu bestimmen oder um an Komponenten die wesentlichen elektrischen Kenngrößen wie Widerstand, Kapazität und Induktivität zu messen - und das in höchster Präzision sowohl im Hoch- als auch im Nieder-Impedanzbereich. Entsprechende Messaufnahmen, eingebaute Netzteile, die den Prüfling mit Spannung und Strom versorgen, und eingebaute Multimeter-Funktionen erleichtern die Arbeit und reduzieren den messtechnischen Aufwand.
