Die GDS-3000A Serie von GW Instek bietet leistungsstarke 1 GHz Digital-Speicheroszilloskope für anspruchsvolle Messaufgaben in Entwicklung, Labor und Service. Dank hoher Abtastraten, großer Speichertiefe und integrierter Analysefunktionen ermöglichen diese Geräte eine präzise Erfassung und komfortable Auswertung schneller Signale – sowohl im Zeit- als auch im Frequenzbereich.
Die GDS-3000A Serie ist ideal für:
- Entwicklungs- und Verifikationsaufgaben in Forschung und Industrie
- Messungen an Schaltnetzteilen und leistungselektronischen Baugruppen
- Debugging von digitalen Schaltungen, Embedded-Systemen und seriellen Schnittstellen
- Service- und Reparaturaufgaben, bei denen schnelle Fehlerlokalisierung erforderlich ist
- Universitäts- und Ausbildungslabore mit hohen Anforderungen an Messkomfort und Analysefunktionen
Beide Modelle der GDS-3000A Serie verfügen über eine Bandbreite von 1 GHz und liefern eine Echtzeit-Abtastrate von bis zu 5 GSa/s (bei halber Kanalzahl) beziehungsweise 2,5 GSa/s bei aktivierten allen Kanälen. Die Speichertiefe beträgt bis zu 200 Mpts pro Kanal, sodass auch lange Signalsequenzen bei hoher Abtastrate vollständig aufgezeichnet werden können. Eine schnelle Waveform-Update-Rate von bis zu 200.000 wfm/s unterstützt die sichere Erkennung sporadischer Signalereignisse.
Die Geräte besitzen ein großes 10,2" TFT-LCD mit 800 x 480 Pixeln und bieten durch den hochauflösenden Aufnahmemodus besonders rauscharme Signaldarstellungen bei hohen Bandbreiten. Der segmentierte Speicher erlaubt die Aufzeichnung von bis zu 490.000 Einzelsegmenten, die über komfortable Such- und Zoomfunktionen gezielt analysiert werden können.
Für flexible Anpassung an unterschiedliche Messaufgaben lässt sich die Eingangsimpedanz zwischen 1 MΩ und 50 Ω umschalten. Integrierte Cursor- und Suchfunktionen erleichtern die detaillierte Auswertung von Spannungs-, Zeit- und Delta-Werten direkt am Bildschirm.
Neben der Zeitbereichsanalyse verfügen alle Modelle über einen zweikanaligen Spektrumanalysator (DC bis 2,5 GHz) mit Spektrogramm-Funktion. Damit lassen sich Frequenzspektren und deren zeitliche Veränderungen anschaulich darstellen – ideal für EMV-Voruntersuchungen oder die Beurteilung von Modulationsverfahren.
Die integrierte Protokoll-Unterstützung umfasst Trigger- und Dekodierfunktionen für I²C, SPI, UART, CAN und LIN. Damit wird das Debugging von seriellen Bussystemen deutlich vereinfacht, da Datenrahmen direkt im Zeitverlauf angezeigt und markiert werden.
Standardmäßig sind ein zweikanaliger 25 MHz Arbiträr-Funktionsgenerator sowie eine Frequenzgang-Analyse (FRA) integriert, mit der sich beispielsweise Bode-Diagramme oder Lastreaktionen erfassen lassen. Für die Leistungsanalyse an Schaltnetzteilen stehen optional 13 spezialisierte Messfunktionen zur Verfügung, angefangen bei Netzleistungsqualität und Einschaltstrommessungen über Ripple/Noise und Wirkungsgrad bis hin zu Bode- und PSRR-Analysen.
Über die optionalen 16 Digitalkanäle (Logikanalysator-Modul) wird die GDS-3000A Serie zu einem vollwertigen Mixed-Signal-Oszilloskop (MSO) und eignet sich damit hervorragend zur Kombination von analogen und digitalen Messungen an komplexen Baugruppen.
Für die Kommunikation und Fernsteuerung stehen USB-Host, USB-Device, LAN und RS-232 zur Verfügung; optional kann eine GPIB-Schnittstelle integriert werden. Eine seitlich integrierte Versorgung für Stromzangen erleichtert den Einsatz von Stromsonden im Leistungsbereich erheblich.
Das hier vorgestellte GDS-3104A ist die 4 Kanal, 1 GHz Variante der Serie. Alternativ empfehlen wir Ihnen das Schwestermodell GDS-3102A. Diese Variante verfügt über 2 Kanäle.

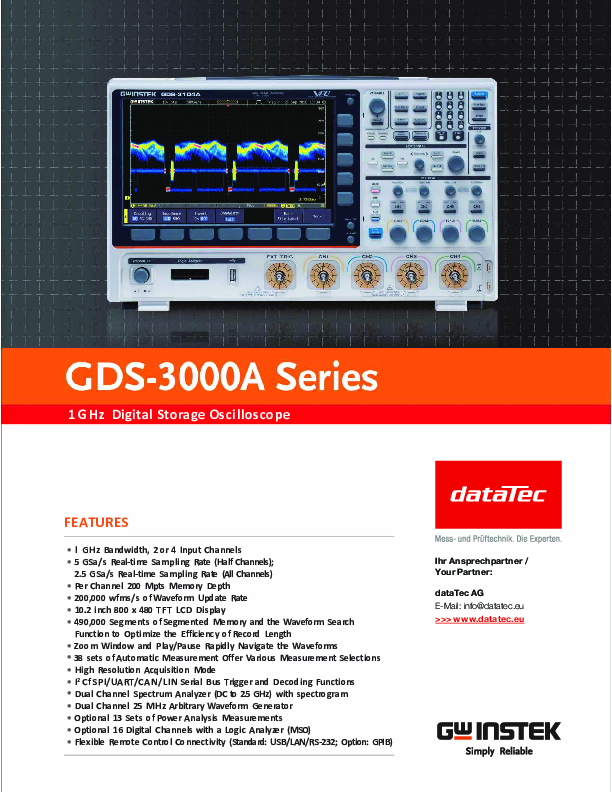

Produktmerkmale:
- 1 GHz Bandbreite für alle Modelle der Serie
- Modelle mit 2 oder 4 analogen Eingangskanälen (GDS-3102A / GDS-3104A)
- Echtzeit-Abtastrate bis 5 GSa/s (bei halber Kanalzahl), 2,5 GSa/s bei allen Kanälen aktiv
- Speichertiefe bis 200 Mpts pro Kanal für lange Signalaufzeichnungen
- Waveform-Update-Rate bis 200.000 wfm/s zur sicheren Erkennung sporadischer Ereignisse
- 10,2" TFT-LCD mit 800 x 480 Pixel Auflösung für klare Signalansicht
- Segmentierter Speicher mit bis zu 490.000 Segmenten und komfortabler Suchfunktion
- Hochauflösender Erfassungsmodus für rauschärmere Signaldarstellung
- Umschaltbare Eingangsimpedanz 1 MΩ / 50 Ω für optimale Anpassung an das Messobjekt
- Cursor-, Zoom- und Play/Pause-Funktionen zur schnellen Navigation innerhalb der Messdaten
- Integrierte Trigger- und Dekodierfunktionen für I²C, SPI, UART, CAN und LIN
- Zweikanal-Spektrumanalysator von DC bis 2,5 GHz inklusive Spektrogramm-Darstellung
- Integrierter, zweikanaliger 25 MHz Arbiträr-Funktionsgenerator
- Optionale Leistungsanalyse mit 13 vordefinierten Messungen für Schaltnetzteile (z. B. Netzqualität, Wirkungsgrad, Bode-Plot, Ripple/Noise)
- Optionales 16-kanaliges Logikanalysator-Modul für Mixed-Signal-Oszilloskop-Funktionalität
- Integrierte Versorgung für 50 MHz und 100 MHz Stromzangen (GCP-530 und GCP-1030) an der Geräteseite
- Kommunikationsschnittstellen: USB-Host, USB-Device, LAN, RS-232; optionale GPIB-Schnittstelle
- Umfangreiches Zubehörprogramm mit passiven und aktiven Tastköpfen, Differenzial- und Stromsonden sowie Rack-Adapter
