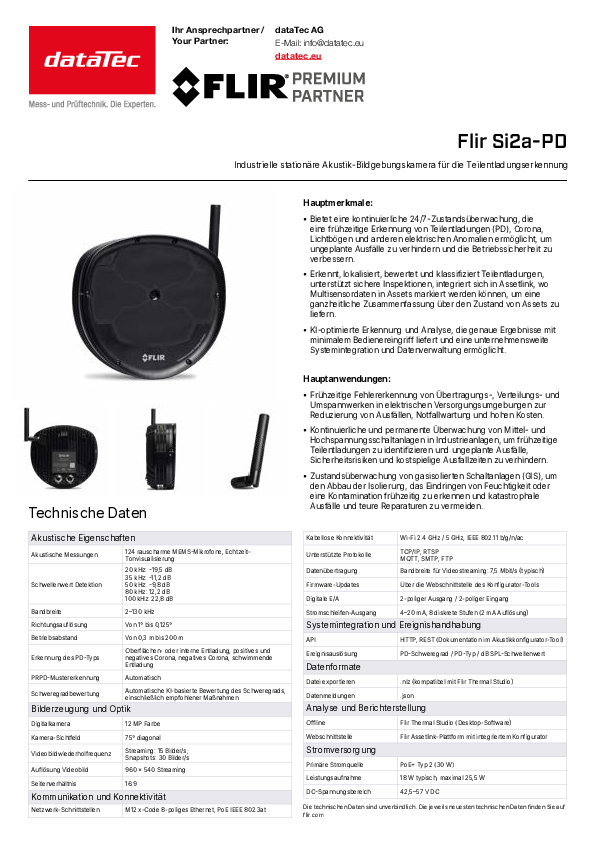

Die FLIR Si2a-PD (T912643) ist eine industrielle, stationäre Akustik-Bildgebungskamera mit WLAN für die kontinuierliche Überwachung elektrischer Anlagen. Mithilfe von 124 rauscharmen MEMS-Mikrofonen erkennt und lokalisiert sie Teilentladungen, Coronaentladungen, Lichtbögen und weitere elektrische Anomalien. Dadurch lassen sich mögliche Defekte frühzeitig identifizieren, ungeplante Anlagenstillstände reduzieren und die Betriebssicherheit erhöhen.
Die Kamera ist für den dauerhaften 24/7-Betrieb ausgelegt und übernimmt neben der Erkennung auch die Bewertung und Klassifizierung von Teilentladungen. Eine KI-basierte Analyse ermittelt automatisch den Schweregrad und stellt Empfehlungen für geeignete Maßnahmen bereit. Die automatische PRPD-Mustererkennung erleichtert die Diagnose, während die integrierte 12-Megapixel-Farbkamera akustische Messdaten mit einem sichtbaren Kamerabild kombiniert.
Typische Einsatzbereiche sind Übertragungs- und Verteilungsnetze, Umspannwerke sowie Mittel- und Hochspannungsschaltanlagen in industriellen Umgebungen. Darüber hinaus eignet sich die Kamera zur Zustandsüberwachung gasisolierter Schaltanlagen, um Isolationsabbau, Feuchtigkeit oder Verunreinigungen frühzeitig zu erkennen. Über Ethernet, WLAN, digitale Ein- und Ausgänge, eine REST-API sowie gängige Kommunikationsprotokolle kann das Gerät in bestehende Überwachungs- und Asset-Management-Systeme integriert werden.
Produktmerkmale:
- Artikelnummer: T912643
- Ausführung: Modell mit WLAN
- Akustische Sensorik: 124 rauscharme MEMS-Mikrofone mit Echtzeit-Tonvisualisierung
- Akustische Bandbreite: 2 bis 130 kHz
- Detektionsschwelle bei 20 kHz: −19,5 dB
- Detektionsschwelle bei 35 kHz: −11,2 dB
- Detektionsschwelle bei 50 kHz: −9,8 dB
- Detektionsschwelle bei 80 kHz: 12,2 dB
- Detektionsschwelle bei 100 kHz: 22,8 dB
- Richtungsauflösung: 1° bis 0,125°
- Betriebsabstand: 0,3 bis 200 m
- Erkennbare Entladungsarten: Oberflächenentladung, interne Entladung, positive und negative Corona sowie schwimmende Entladung
- PRPD-Mustererkennung: Automatisch
- Schweregradbewertung: Automatische, KI-basierte Bewertung einschließlich empfohlener Maßnahmen
- Digitalkamera: 12 MP, Farbe
- Kamera-Sichtfeld: 75° diagonal
- Bildwiederholfrequenz: 15 Bilder/s beim Streaming, 30 Bilder/s bei Einzelaufnahmen
- Videoauflösung: 960 × 540 Pixel beim Streaming
- Seitenverhältnis: 16:9
- Ethernet-Schnittstelle: M12 X-kodiert, 8-polig, PoE nach IEEE 802.3at
- WLAN: 2,4 GHz und 5 GHz, IEEE 802.11 b/g/n/ac
- Unterstützte Protokolle: TCP/IP, MQTT, SMTP, RTSP und FTP
- Typische Bandbreite für Videostreaming: 7,5 Mbit/s
- Digitale Ein- und Ausgänge: 2-poliger Eingang und 2-poliger Ausgang
- Stromschleifenausgang: 4–20 mA, 8 diskrete Stufen mit 2 mA Auflösung
- API: HTTP und REST
- Ereignisauslösung: Nach PD-Schweregrad, PD-Typ oder dB-SPL-Schwellenwert
- Exportformat: .nlz, kompatibel mit FLIR Thermal Studio
- Datenmeldungen: .json
- Offline-Auswertung: FLIR Thermal Studio
- Webplattform: FLIR Assetlink mit integriertem Konfigurator
- Stromversorgung: PoE+ Typ 2, 30 W
- Leistungsaufnahme: Typisch 18 W, maximal 25,5 W
- DC-Spannungsbereich: 42,5 bis 57 V DC
- Betriebstemperatur: −20 °C bis 50 °C
- Lagertemperatur: −20 °C bis 50 °C
- Empfohlene relative Luftfeuchtigkeit: 0 bis 90 %
- Schutzart: IP66
- Sicherheitsnorm: IEC 62368-1
- Kameramaße: 182 × 171 × 79 mm
- Kameragewicht: ca. 1,4 kg
- Montage: VESA 100 × 100 mm, 4 × M4, Gewindetiefe 10 mm
- Verpackungsgewicht: 1,8 kg
- Verpackungsgröße: 362 × 230 × 109 mm
- Lieferumfang: Kamera, WLAN-Antenne, gedruckte Anmeldedokumentation und Lizenzkarte für das FLIR Si-Series Plugin für FLIR Thermal Studio
