GW Instek GDS-912 | Oszilloskop, 2 Kanal, 100 MHz, 1 GSa/s, 20 MPts, USB

Name: GDS-912 | Oszilloskop, 2 Kanal, 100 MHz, 1 GSa/s, 20 MPts, USB
Brand: GW Instek
SKU: GDS-912
Availability: InStock

Herstellernummer: GDS-912

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt

GW Instek GDS-912 | Oszilloskop, 2 Kanal, 100 MHz, 1 GSa/s, 20 MPts, USB.

Produktmerkmale:

Bandbreite: 100 MHz
Anzahl Kanäle: 2 (plus AFG bei GDS-912G)
Abtastrate: 1 GS/s (pro Kanal)
Speichertiefe: 20 Mpts pro Kanal
Display: 7" Widescreen, 800 × 480, 15 horizontale Divisionen
Vertikale Auflösung: 8 Bit
Maximale Eingangsspannung: 300 Vrms
Zeitbasisbereich: 2 ns/div bis 1000 s/div
FFT mit 6 Fensterarten: Hamming, Rechteck, Blackman, Hanning, Kaiser, Bartlett
Automatische Messfunktionen: 30 Parameter, inkl. Area, +/−PulseCount, RiseEdgeCnt, FallEdgeCnt
Cursor RMS-Funktion für Transienten
6-stelliger Frequenzzähler (Hardware-basiert)
ALT-Trigger-Modus für Signale mit nicht-multipler Frequenzbeziehung
Passivtastkopf-Kompensationstest (Über- / Unterkompensationserkennung)
Signalarten-Erkennung (Sine, Square, Video, DC, Unbekannt)
25 MHz Arbiträr-Funktionsgenerator (nur GDS-912G)
Multilinguale Benutzeroberfläche: 10 Sprachen, inkl. Deutsch
Abmessungen: 301 × 70 × 152 mm
Gewicht: 1,1 kg

Technische Daten

Abmessungen (L x B x H) (mm):	70 x 301 x 152
Anzahl Kanäle:	2
Artikelnummer:	03LLDS91200S
Bandbreite (MHz):	100
Bildschirmgröße:	17,8 cm
Bildschirmtyp:	800 x 480, LCD
Counter:	Ja
DVM:	Nein
Garantie (Jahre):	3
Gewicht (kg):	1.1
Modell:	GDS-912
Samplerate:	1 GSa/s
Schnittstellen:	USB
Speichertiefe:	20 MPts
Triggerarten:	Edge, Video (NTSC, PAL, SECAM), Alt
Vertikale Auflösung:	8-bit

Dokumente und Downloads

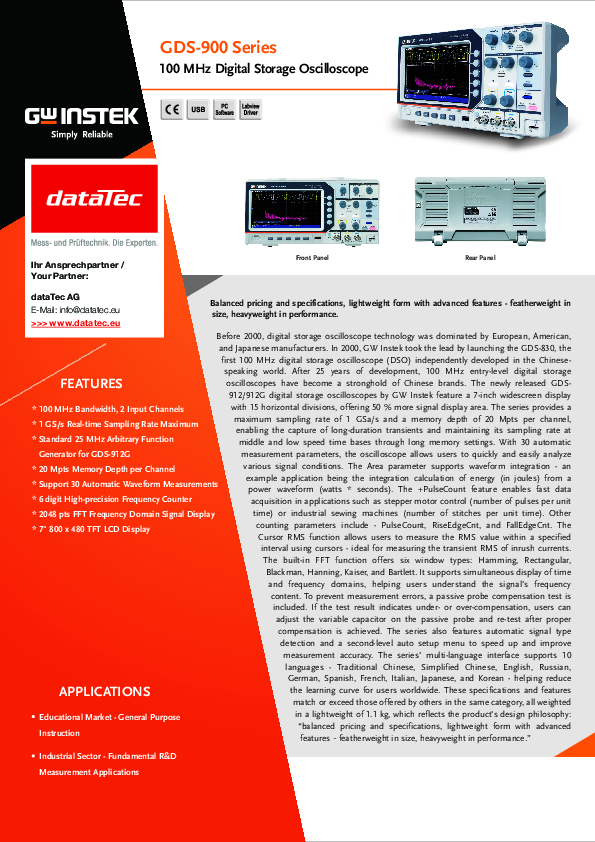

Datenblatt

pdf | 2.77 MB

Beschreibung

GDS-912 | Oszilloskop, 2 Kanal, 100 MHz, 1 GSa/s, 20 MPts, USB

Das GW Instek GDS-912/GDS-912G ist ein hochmodernes Digitalspeicher-Oszilloskop, das durch seine kompakte Bauform und gleichzeitig überragende Leistungsfähigkeit überzeugt. Mit einem großzügigen 7-Zoll-Widescreen-Display, einer Abtastrate von bis zu 1 GS/s und einem Speichertiefe von 20 Mpts pro Kanal ermöglicht es präzise und effiziente Signalanalysen – ideal für den Bildungsbereich, die industrielle Entwicklung und den SOHO-Einsatz.

Das Gerät bietet 30 automatische Messparameter, eine FFT-Analyse mit sechs Fensterfunktionen sowie eine Pulszählung zur Anwendung in motorisierten Systemen. Die intuitive Bedienung, unterstützt durch eine mehrsprachige Benutzeroberfläche, und die automatische Signalart-Erkennung erleichtern die Handhabung erheblich. Die GDS-912G-Version verfügt zudem über einen integrierten 25-MHz-Funktionsgenerator.

Mit einem Gewicht von nur 1,1 kg bietet dieses Modell eine außergewöhnliche Kombination aus Mobilität und Funktionalität.
