Deico DE80111XX | Bus-Koppler, 1 Stub, In-Line Opposite Side Bus LTRM, Aeronautics Type, MIL-STD-1553

Herstellernummer: DE80111XX

DE80111XX
DE80111XX
DE80111XX
Neu
Serie
Lieferzeit auf Anfrage

CHF 335.00

zzgl. MwSt. CHF 362.14 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Deico DE80111XX | Bus-Koppler, 1 Stub, In-Line Opposite Side Bus LTRM, Aeronautics Type, MIL-STD-1553.

Technische Daten

Dokumente und Downloads

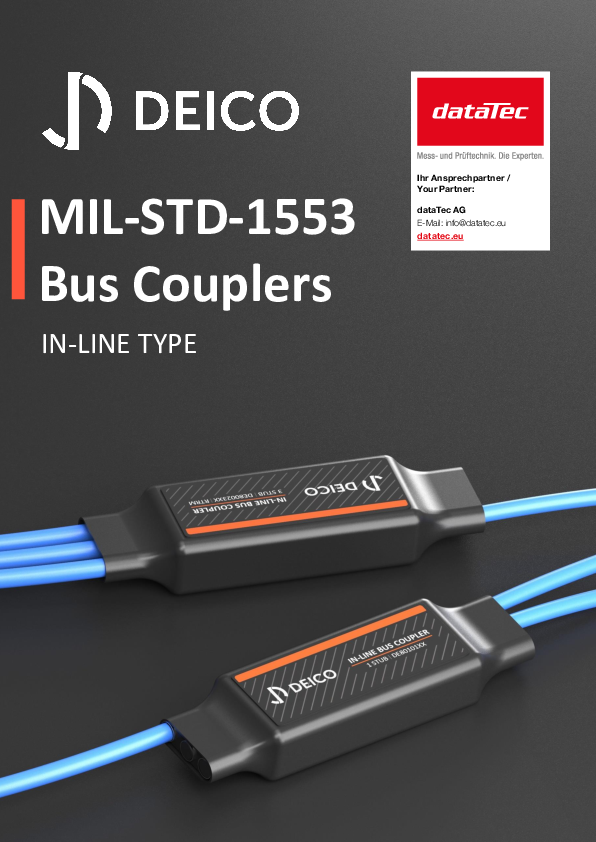

Broschüre
DE8XXXXX-IN-LINE-TYPE
pdf | 1.56 MB

Beschreibung

DE80111XX | Bus-Koppler, 1 Stub, In-Line Opposite Side Bus LTRM, Aeronautics Type, MIL-STD-1553

Die DEICO MIL-STD-1553 In-Line Bus Coupler Serie ist für zuverlässige Stub-Anbindungen in Datenbus-Netzwerken konzipiert. Sie kombiniert definierte Impedanz, Transformator-Kopplung und integrierte Schutzwiderstände.

Typische Einsatzbereiche der Bus Coupler Serie sind Avionik, militärische Kommunikationssysteme und Labor-Testsysteme.

Der DEICO DE80111XX ist ein aeronautischer In-Line Bus Koppler mit 1 Stub, Busleitungen auf gegenüberliegenden Seiten und linksseitiger Terminierung. Im Vergleich zum rechtsseitig terminierten DE80121XX unterscheidet sich dieses Modell durch die Position des integrierten Busabschlusses.

Produktmerkmale der Serie:

  • MIL-STD-1553 In-Line Type Coupler
  • Transformer Ratio: 1:1.41
  • Stub Resistor Value: 59 Ohms ±1% 1W
  • Bus Termination: 78.7 Ohms ±1% 2W bei terminierten Modellen
  • Characteristic Impedance: Zo = 78 Ohms
  • Input Impedance of Bus: 3000 Ohms min.
  • Shock nach MIL-STD-810G_CHG-1 Method 516.7
  • Vibration nach MIL-STD-810G_CHG-1 Method 514.7
  • Betriebstemperatur: -55°C bis +125°C
